SD 980 CP
Cable de datos, TPE/PUR, con conductores coloreados y trenzado de cobre, duraderamente flexible

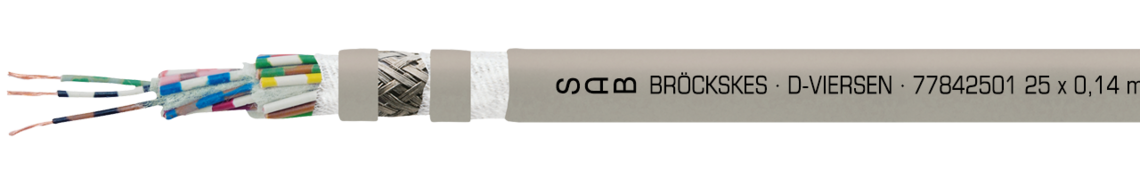

Ejemplo de marcación por SD 980 CP 77842501: SAB BRÖCKSKES · D-VIERSEN · 77842501 25 x 0,14 mm² SD 980 CP 26 AWG/25c 77842625 UL AWM Style 21198 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE
Aplicación
Cable de cadena de arrastre apantallado con un trenzado de hilos redondos de cobre estañado. El cable de datos TPE/PUR permanentemente flexible con conductores colorados se utiliza en la industria de la maquinaria de carpintería y embalaje, en la construcción de estanterías altas y en la construcción de robots industriales.
Ventajas
● sin PWIS (PWIS= sustancias que afectan a la humectabilidad de la pintura)
● sin halógenos
● resistente al frío
● trayecto de desplazamiento > 10 m posible
● alta resistencia a la abrasión
● radio curvatura pequeño
● buenas características EMC
Informaciones adicionales
¡A petición posible!
- en sección 0,50 mm² y 0,75 mm²
- con conductores coloreados según código de color US 2
Construcción
| Conductor | venas de cobre, extrafinas |
|---|---|
| Aislamiento | TPE |
| Código ident. | a imitación de DIN 47100 |
| Cableado | conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado |
| Pantalla | trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate |
| Color cubierta | gris (RAL 7032) |
venas de cobre, extrafinas
TPE
a imitación de DIN 47100
conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado
trenzado de cobre estañado
capa fina de algodón
PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate
gris (RAL 7032)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión UL/CSA | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | duraderamente flexible: 7,5 x d |
| Resistencia radiación | 5 x 10⁷ cJ/kg |
| Rango de temperatura | DIN VDE instalación fija: -50/+90°C DIN VDE instalación flexible: -40/+90°C UL/CSA: hasta +80°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2, CSA FT1 (según dimension), FT2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Flexibilidad | muy bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
duraderamente flexible: 7,5 x d
5 x 10⁷ cJ/kg
DIN VDE instalación fija: -50/+90°C
DIN VDE instalación flexible: -40/+90°C
UL/CSA: hasta +80°C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
CSA FT1 (según dimension), FT2
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
muy bien
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L77840301 | 3 x 0,14 mm² | 0,11 mm | 4,2 mm | 14,3 kg/km | 24 kg/km | Enviar solicitud |
| L77840401 | 4 x 0,14 mm² | 0,11 mm | 4,5 mm | 15,7 kg/km | 27 kg/km | Enviar solicitud |
| L77840501 | 5 x 0,14 mm² | 0,11 mm | 4,9 mm | 20,6 kg/km | 33 kg/km | Enviar solicitud |
| L77840701 | 7 x 0,14 mm² | 0,11 mm | 5,3 mm | 23,4 kg/km | 38 kg/km | Enviar solicitud |
| L77841001 | 10 x 0,14 mm² | 0,11 mm | 6 mm | 29,4 kg/km | 47 kg/km | Enviar solicitud |
| L77841401 | 14 x 0,14 mm² | 0,11 mm | 6,4 mm | 34,9 kg/km | 55 kg/km | Enviar solicitud |
| L77841801 | 18 x 0,14 mm² | 0,11 mm | 7 mm | 43,8 kg/km | 68 kg/km | Enviar solicitud |
| L77842501 | 25 x 0,14 mm² | 0,11 mm | 8 mm | 57,3 kg/km | 88 kg/km | Enviar solicitud |
| L77840302 | 3 x 0,25 mm² | 0,11 mm | 4,6 mm | 17,6 kg/km | 29 kg/km | Enviar solicitud |
| L77840402 | 4 x 0,25 mm² | 0,11 mm | 4,8 mm | 20 kg/km | 32 kg/km | Enviar solicitud |
| L77840502 | 5 x 0,25 mm² | 0,11 mm | 5,2 mm | 25,9 kg/km | 40 kg/km | Enviar solicitud |
| L77840702 | 7 x 0,25 mm² | 0,11 mm | 5,8 mm | 30,9 kg/km | 47 kg/km | Enviar solicitud |
| L77841002 | 10 x 0,25 mm² | 0,11 mm | 6,6 mm | 41,7 kg/km | 61 kg/km | Enviar solicitud |
| L77841402 | 14 x 0,25 mm² | 0,11 mm | 7 mm | 53,2 kg/km | 76 kg/km | Enviar solicitud |
| L77841802 | 18 x 0,25 mm² | 0,11 mm | 7,8 mm | 64,7 kg/km | 91 kg/km | Enviar solicitud |
| L77842502 | 25 x 0,25 mm² | 0,11 mm | 9 mm | 86,3 kg/km | 120 kg/km | Enviar solicitud |
| L77840303 | 3 x 0,34 mm² | 0,11 mm | 4,8 mm | 20,2 kg/km | 32 kg/km | Enviar solicitud |
| L77840403 | 4 x 0,34 mm² | 0,11 mm | 5,1 mm | 26,9 kg/km | 39 kg/km | Enviar solicitud |
| L77840503 | 5 x 0,34 mm² | 0,11 mm | 5,6 mm | 30,4 kg/km | 44 kg/km | Enviar solicitud |
| L77840703 | 7 x 0,34 mm² | 0,11 mm | 6,2 mm | 38,9 kg/km | 55 kg/km | Enviar solicitud |
| L77841003 | 10 x 0,34 mm² | 0,11 mm | 7 mm | 52,2 kg/km | 72 kg/km | Enviar solicitud |
| L77841403 | 14 x 0,34 mm² | 0,11 mm | 7,5 mm | 67 kg/km | 89 kg/km | Enviar solicitud |
| L77841803 | 18 x 0,34 mm² | 0,11 mm | 8,2 mm | 82,5 kg/km | 108 kg/km | Enviar solicitud |
| L77842503 | 25 x 0,34 mm² | 0,11 mm | 9,6 mm | 110,7 kg/km | 142 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
