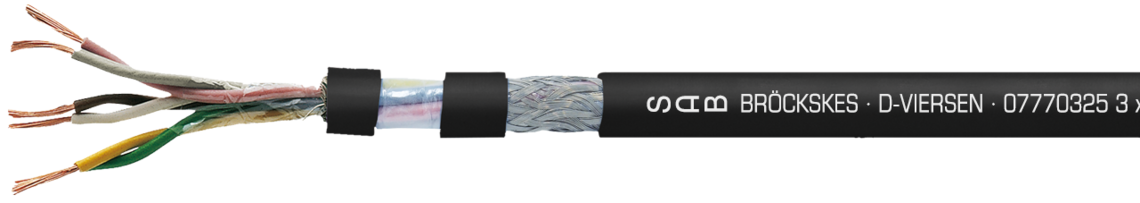

SD 960 CY TP

Cable de datos cableado en pares, PVC, con conductores coloreados y trenzado de cobre, duraderamente flexible

Ejemplo de marcaciòn por SD 960 CY TP 07770525: SAB BRÖCKSKES · D-VIERSEN · 07770325 3 x 2 x 0,25 mm² SD 960 CY TP 24 AWG/3pr 07772403 UL AWM Style 21083 80°C 300V CE

Ejemplo de marcaciòn por SD 960 CY TP 07770525: SAB BRÖCKSKES · D-VIERSEN · 07770325 3 x 2 x 0,25 mm² SD 960 CY TP 24 AWG/3pr 07772403 UL AWM Style 21083 80°C 300V CE

Descargar ficha técnica para SD 960 CY TP
Preguntas sobre nuestros productos?

Aplicación

El cable de datos de PVC cableados en pares y permanentemente flexible con conductores colorados y pantalla de cobre se caracteriza por una buena flexibilidad, un pequeño radio de curvatura y una cubierta exterior reforzada. El cable de transmisión de datos de cableado en pares se utiliza, por ejemplo, en máquinas de carpintería y de embalaje.

Ventajas

  • buena flexibilidad
  • radio curvatura pequeño
  • cubierta exterior reforzada

Informaciones adicionales

¡A petición posible!

  • con cubierta gris y conductores coloreados según DIN 47100

Construcción

Conductor

venas de cobre, extrafinas

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

según código de color US 3

Cableado

conductores en pares, pares especialmente ajustados en capas con copa fina de algodón sobre cada capa de cableado exterior

Pantalla

trenzado de cobre estañado

Material cubierta

PVC, TM2 según EN 50363-3 + VDE 0207-363-3

Color cubierta

negro (RAL 9005)

Conductor

venas de cobre, extrafinas

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

según código de color US 3

Cableado

conductores en pares, pares especialmente ajustados en capas con copa fina de algodón sobre cada capa de cableado exterior

Pantalla

trenzado de cobre estañado

Material cubierta

PVC, TM2 según EN 50363-3 + VDE 0207-363-3

Color cubierta

negro (RAL 9005)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión UL

300 V

Tensión de prueba

conductor/conductor 1500 V

conductor/pantalla 1200 V

Radio curvatura mín.

duraderamente flexible: 7,5 x d

Resistencia radiación

8 x 10⁷ cJ/kg

Rango de temperatura

DIN VDE instalación fija: -30/+70°C

DIN VDE instalación flexible: -5/+70°C

UL: hasta +80°C

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1

Resistencia al aceite

según nuestro estándar

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión UL

300 V

Tensión de prueba

conductor/conductor 1500 V

conductor/pantalla 1200 V

Radio curvatura mín.

duraderamente flexible: 7,5 x d

Resistencia radiación

8 x 10⁷ cJ/kg

Rango de temperatura

DIN VDE instalación fija: -30/+70°C

DIN VDE instalación flexible: -5/+70°C

UL: hasta +80°C

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1

Resistencia al aceite

según nuestro estándar

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. N° de pares x sección
n x 2 x mm² 		Mayor alambre ø ø exterior ± 10% Peso del cobre Peso del cable ≈
L077702142 x 2 x 0,14 mm²0,11 mm6,1 mm19,4 kg/km47 kg/km Enviar solicitud
L077703143 x 2 x 0,14 mm²0,11 mm6,7 mm33,0 kg/km58 kg/km Enviar solicitud
L077704144 x 2 x 0,14 mm²0,11 mm7,6 mm43,1 kg/km69 kg/km Enviar solicitud
L077705145 x 2 x 0,14 mm²0,11 mm8,6 mm46,3 kg/km85 kg/km Enviar solicitud
L077707147 x 2 x 0,14 mm²0,11 mm9,2 mm54,0 kg/km109 kg/km Enviar solicitud
L0777101410 x 2 x 0,14 mm²0,11 mm10,7 mm70,7 kg/km138 kg/km Enviar solicitud
L0777141414 x 2 x 0,14 mm²0,11 mm12,8 mm87,3 kg/km183 kg/km Enviar solicitud
L0777181418 x 2 x 0,14 mm²0,11 mm13,9 mm107,0 kg/km243 kg/km Enviar solicitud
L0777251425 x 2 x 0,14 mm²0,11 mm16,1 mm128,6 kg/km313 kg/km Enviar solicitud
L077702252 x 2 x 0,25 mm²0,11 mm6,5 mm34,4 kg/km54 kg/km Enviar solicitud
L077703253 x 2 x 0,25 mm²0,11 mm7,2 mm46,8 kg/km70 kg/km Enviar solicitud
L077704254 x 2 x 0,25 mm²0,11 mm8,5 mm52,1 kg/km86 kg/km Enviar solicitud
L077705255 x 2 x 0,25 mm²0,11 mm9,3 mm59,4 kg/km102 kg/km Enviar solicitud
L077707257 x 2 x 0,25 mm²0,11 mm9,8 mm69,9 kg/km136 kg/km Enviar solicitud
L0777102510 x 2 x 0,25 mm²0,11 mm11,7 mm96,2 kg/km172 kg/km Enviar solicitud
L0777142514 x 2 x 0,25 mm²0,11 mm14,1 mm126,1 kg/km250 kg/km Enviar solicitud
L0777182518 x 2 x 0,25 mm²0,11 mm15,1 mm147,0 kg/km305 kg/km Enviar solicitud
L0777252525 x 2 x 0,25 mm²0,11 mm17,5 mm211,2 kg/km394 kg/km Enviar solicitud
L077702342 x 2 x 0,34 mm²0,11 mm6,8 mm38,4 kg/km60 kg/km Enviar solicitud
L077703343 x 2 x 0,34 mm²0,11 mm7,4 mm47,9 kg/km76 kg/km Enviar solicitud
L077704344 x 2 x 0,34 mm²0,11 mm8,9 mm61,0 kg/km102 kg/km Enviar solicitud
L077705345 x 2 x 0,34 mm²0,11 mm9,6 mm68,6 kg/km117 kg/km Enviar solicitud
L077707347 x 2 x 0,34 mm²0,11 mm10,6 mm89,4 kg/km165 kg/km Enviar solicitud
L0777103410 x 2 x 0,34 mm²0,11 mm12,5 mm114,6 kg/km195 kg/km Enviar solicitud
L0777143414 x 2 x 0,34 mm²0,11 mm14,9 mm151,4 kg/km287 kg/km Enviar solicitud
L0777183418 x 2 x 0,34 mm²0,11 mm16,4 mm204,1 kg/km357 kg/km Enviar solicitud
L0777253425 x 2 x 0,34 mm²0,11 mm18,4 mm273,7 kg/km445 kg/km Enviar solicitud
L077702502 x 2 x 0,50 mm²0,16 mm7,4 mm37,8 kg/km70 kg/km Enviar solicitud
L077703503 x 2 x 0,50 mm²0,16 mm8,6 mm61,7 kg/km104 kg/km Enviar solicitud
L077704504 x 2 x 0,50 mm²0,16 mm9,8 mm74,5 kg/km128 kg/km Enviar solicitud
L077705505 x 2 x 0,50 mm²0,16 mm10,8 mm92,1 kg/km150 kg/km Enviar solicitud
L077707507 x 2 x 0,50 mm²0,16 mm11,7 mm115,6 kg/km205 kg/km Enviar solicitud
L0777105010 x 2 x 0,50 mm²0,16 mm14,1 mm154,9 kg/km278 kg/km Enviar solicitud
L0777145014 x 2 x 0,50 mm²0,16 mm16,7 mm223,8 kg/km373 kg/km Enviar solicitud
L0777185018 x 2 x 0,50 mm²0,16 mm17,9 mm265,4 kg/km459 kg/km Enviar solicitud
L0777255025 x 2 x 0,50 mm²0,16 mm20,2 mm355,9 kg/km576 kg/km Enviar solicitud
L077702752 x 2 x 0,75 mm²0,16 mm8,7 mm62,2 kg/km100 kg/km Enviar solicitud
L077703753 x 2 x 0,75 mm²0,16 mm9,6 mm79,2 kg/km130 kg/km Enviar solicitud
L077704754 x 2 x 0,75 mm²0,16 mm11,3 mm105,3 kg/km175 kg/km Enviar solicitud
L077705755 x 2 x 0,75 mm²0,16 mm12,6 mm123,5 kg/km211 kg/km Enviar solicitud
L077707757 x 2 x 0,75 mm²0,16 mm13,8 mm174,9 kg/km292 kg/km Enviar solicitud
L0777107510 x 2 x 0,75 mm²0,16 mm16,3 mm232,4 kg/km362 kg/km Enviar solicitud
L0777147514 x 2 x 0,75 mm²0,16 mm18,9 mm313,8 kg/km475 kg/km Enviar solicitud
L0777187518 x 2 x 0,75 mm²0,16 mm20,4 mm378,7 kg/km589 kg/km Enviar solicitud
L0777257525 x 2 x 0,75 mm²0,16 mm23,5 mm504,6 kg/km771 kg/km Enviar solicitud
№ art.
N° de pares x sección
n x 2 x mm²
Mayor alambre ø
ø exterior ± 10%
Peso del cobre
Peso del cable ≈
L07770214
2 x 2 x 0,14 mm²
0,11 mm
6,1 mm
19,4 kg/km
47 kg/km
L07770314
3 x 2 x 0,14 mm²
0,11 mm
6,7 mm
33,0 kg/km
58 kg/km
L07770414
4 x 2 x 0,14 mm²
0,11 mm
7,6 mm
43,1 kg/km
69 kg/km
L07770514
5 x 2 x 0,14 mm²
0,11 mm
8,6 mm
46,3 kg/km
85 kg/km
L07770714
7 x 2 x 0,14 mm²
0,11 mm
9,2 mm
54,0 kg/km
109 kg/km
L07771014
10 x 2 x 0,14 mm²
0,11 mm
10,7 mm
70,7 kg/km
138 kg/km
L07771414
14 x 2 x 0,14 mm²
0,11 mm
12,8 mm
87,3 kg/km
183 kg/km
L07771814
18 x 2 x 0,14 mm²
0,11 mm
13,9 mm
107,0 kg/km
243 kg/km
L07772514
25 x 2 x 0,14 mm²
0,11 mm
16,1 mm
128,6 kg/km
313 kg/km
L07770225
2 x 2 x 0,25 mm²
0,11 mm
6,5 mm
34,4 kg/km
54 kg/km
L07770325
3 x 2 x 0,25 mm²
0,11 mm
7,2 mm
46,8 kg/km
70 kg/km
L07770425
4 x 2 x 0,25 mm²
0,11 mm
8,5 mm
52,1 kg/km
86 kg/km
L07770525
5 x 2 x 0,25 mm²
0,11 mm
9,3 mm
59,4 kg/km
102 kg/km
L07770725
7 x 2 x 0,25 mm²
0,11 mm
9,8 mm
69,9 kg/km
136 kg/km
L07771025
10 x 2 x 0,25 mm²
0,11 mm
11,7 mm
96,2 kg/km
172 kg/km
L07771425
14 x 2 x 0,25 mm²
0,11 mm
14,1 mm
126,1 kg/km
250 kg/km
L07771825
18 x 2 x 0,25 mm²
0,11 mm
15,1 mm
147,0 kg/km
305 kg/km
L07772525
25 x 2 x 0,25 mm²
0,11 mm
17,5 mm
211,2 kg/km
394 kg/km
L07770234
2 x 2 x 0,34 mm²
0,11 mm
6,8 mm
38,4 kg/km
60 kg/km
L07770334
3 x 2 x 0,34 mm²
0,11 mm
7,4 mm
47,9 kg/km
76 kg/km
L07770434
4 x 2 x 0,34 mm²
0,11 mm
8,9 mm
61,0 kg/km
102 kg/km
L07770534
5 x 2 x 0,34 mm²
0,11 mm
9,6 mm
68,6 kg/km
117 kg/km
L07770734
7 x 2 x 0,34 mm²
0,11 mm
10,6 mm
89,4 kg/km
165 kg/km
L07771034
10 x 2 x 0,34 mm²
0,11 mm
12,5 mm
114,6 kg/km
195 kg/km
L07771434
14 x 2 x 0,34 mm²
0,11 mm
14,9 mm
151,4 kg/km
287 kg/km
L07771834
18 x 2 x 0,34 mm²
0,11 mm
16,4 mm
204,1 kg/km
357 kg/km
L07772534
25 x 2 x 0,34 mm²
0,11 mm
18,4 mm
273,7 kg/km
445 kg/km
L07770250
2 x 2 x 0,50 mm²
0,16 mm
7,4 mm
37,8 kg/km
70 kg/km
L07770350
3 x 2 x 0,50 mm²
0,16 mm
8,6 mm
61,7 kg/km
104 kg/km
L07770450
4 x 2 x 0,50 mm²
0,16 mm
9,8 mm
74,5 kg/km
128 kg/km
L07770550
5 x 2 x 0,50 mm²
0,16 mm
10,8 mm
92,1 kg/km
150 kg/km
L07770750
7 x 2 x 0,50 mm²
0,16 mm
11,7 mm
115,6 kg/km
205 kg/km
L07771050
10 x 2 x 0,50 mm²
0,16 mm
14,1 mm
154,9 kg/km
278 kg/km
L07771450
14 x 2 x 0,50 mm²
0,16 mm
16,7 mm
223,8 kg/km
373 kg/km
L07771850
18 x 2 x 0,50 mm²
0,16 mm
17,9 mm
265,4 kg/km
459 kg/km
L07772550
25 x 2 x 0,50 mm²
0,16 mm
20,2 mm
355,9 kg/km
576 kg/km
L07770275
2 x 2 x 0,75 mm²
0,16 mm
8,7 mm
62,2 kg/km
100 kg/km
L07770375
3 x 2 x 0,75 mm²
0,16 mm
9,6 mm
79,2 kg/km
130 kg/km
L07770475
4 x 2 x 0,75 mm²
0,16 mm
11,3 mm
105,3 kg/km
175 kg/km
L07770575
5 x 2 x 0,75 mm²
0,16 mm
12,6 mm
123,5 kg/km
211 kg/km
L07770775
7 x 2 x 0,75 mm²
0,16 mm
13,8 mm
174,9 kg/km
292 kg/km
L07771075
10 x 2 x 0,75 mm²
0,16 mm
16,3 mm
232,4 kg/km
362 kg/km
L07771475
14 x 2 x 0,75 mm²
0,16 mm
18,9 mm
313,8 kg/km
475 kg/km
L07771875
18 x 2 x 0,75 mm²
0,16 mm
20,4 mm
378,7 kg/km
589 kg/km
L07772575
25 x 2 x 0,75 mm²
0,16 mm
23,5 mm
504,6 kg/km
771 kg/km

Otros dimensiones y colores posible a petición.
