SABdynamic 910 Data D TP

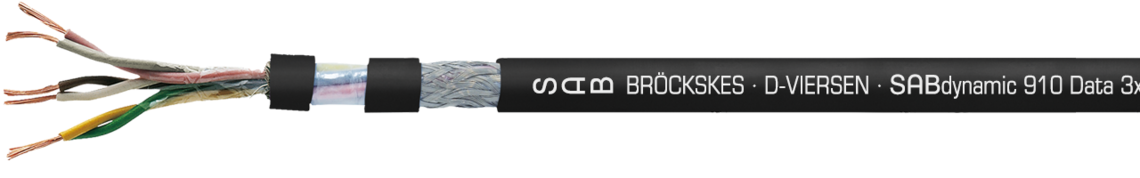

Cable de datos en SABIX®/PUR, duraderamente flexible con cableado en pares, para robots, alimentación robusta, resistente al aceite y fignífugo con conductores colorados y pantalla general de cobre
Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · SABdynamic 910 Data 3x2x0,34mm² cULus AWM Style 21209 AWM I/II A/B 90°C 300V FT1 FT2 0911-0303 CE
Aplicación
El cable SABdynamic 910 Data D TP se ha desarrollado para aplicaciones de datos altamente dinámicas que, además de una gran flexibilidad, requieren un apantallamiento fiable. En lugar de una malla de apantallamiento clásica, el cable cuenta con un revestimiento de hilos redondos de cobre estañado y lo combina con conductores trenzados por pares para ofrecer unas propiedades de transmisión fiables, una buena atenuación de la diafonía local y una alta compatibilidad electromagnética. Gracias a su diseño apto para robots, es adecuado para su uso en cadenas portacables y aplicaciones robóticas exigentes con elevadas cargas de torsión. Además, la robusta cubierta de PUR ofrece una elevada resistencia a la abrasión, al aceite y a los productos químicos, y garantiza un funcionamiento fiable en condiciones industriales.
Ventajas
- aprobación cULus
- sin PWIS (PWIS = sustancias que afectan a la humectabilidad de la pintura)
- baja capacidad
- para robots
- rango de temperatura extremadamente amplio
- sin halógenos
- alta resistencia a la abrasión
- adecuado para trayecto de desplazamiento
- radio curvatura pequeño
- diámetro exterior pequeño
- buenas características EMC
- buenas características de transmisión y atenuaciones diafónicas
- sin PFAS
Construccion
| Conductor | venas de cobre, extrafinasen ref. a IEC 60228 clase 6 |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | a imitación de DIN 47100 |
| Cableado | conductores en pares, pares especialmente ajustados en capas con capa fina de algodón sobre algodón sobre cada capa de cableado |
| Pantalla | envoltura de hilos de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR, con una superficie mate |
| Color cubierta | negro (RAL 9005) |
venas de cobre, extrafinasen ref. a IEC 60228 clase 6
SABIX®
a imitación de DIN 47100
conductores en pares, pares especialmente ajustados en capas con capa fina de algodón sobre algodón sobre cada capa de cableado
envoltura de hilos de cobre estañado
capa fina de algodón
PUR, con una superficie mate
negro (RAL 9005)
Datos técnicos
| Tensión nominal | max. 350 V |
|---|---|
| Tensión cULus | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Ciclos de torsión | hasta ± 180°/m > 10 millones hasta ± 360°/m > 5 millones |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: ≤ 5 m 7,5 x d > 5 m 10 x d ciclos de curvatura: > 10 millones |
| Rango de temperatura | DIN VDE instalación fija: -50/+90 °C instalación flexible
cULus: hasta +90 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Flexibilidad duradera | muy bien |
| Resistencia a UV | según HD 605 |
| Resistencia al ozono | según DIN EN 50396 |
| Resistencia al agua salada | según UL 1309 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
max. 350 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
hasta ± 180°/m > 10 millones
hasta ± 360°/m > 5 millones
instalación fija: 3 x d
instalación flexible: ≤ 5 m 7,5 x d
> 5 m 10 x d
ciclos de curvatura: > 10 millones
DIN VDE
instalación fija: -50/+90 °C
instalación flexible
cULus: hasta +90 °C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
muy bien
según HD 605
según DIN EN 50396
según UL 1309
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de pares x sección | Mayor alambre ø |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L09110601 | 6 x 2 x 0,14 mm² | 0,11 mm | 6,3 mm | 30,0 kg/km | 52 kg/km | Enviar solicitud |
| L09110202 | 2 x 2 x 0,25 mm² | 0,11 mm | 5,2 mm | 21,0 kg/km | 35 kg/km | Enviar solicitud |
| L09110402 | 4 x 2 x 0,25 mm² | 0,11 mm | 6,5 mm | 33,6 kg/km | 52 kg/km | Enviar solicitud |
| L09110203 | 2 x 2 x 0,34 mm² | 0,11 mm | 5,5 mm | 24,8 kg/km | 39 kg/km | Enviar solicitud |
| L09110303 | 3 x 2 x 0,34 mm² | 0,11 mm | 6,0 mm | 32,8 kg/km | 50 kg/km | Enviar solicitud |
| L09110403 | 4 x 2 x 0,34 mm² | 0,11 mm | 7,0 mm | 42,2 kg/km | 61 kg/km | Enviar solicitud |
| L09110350 | 3 x 2 x 0,50 mm² | 0,16 mm | 7,2 mm | 46,1 kg/km | 78 kg/km | Enviar solicitud |
| L09110450 | 4 x 2 x 0,50 mm² | 0,16 mm | 8,2 mm | 58,2 kg/km | 90 kg/km | Enviar solicitud |
| L09110475 | 4 x 2 x 0,75 mm² | 0,16 mm | 9,0 mm | 79,5 kg/km | 107 kg/km | Enviar solicitud |
sección
± 10%
Otros dimensiones y colores posible a petición.
