SD 99 C ECO
Cable de datos en SABIX®/PUR, duraderamente flexible con conductores colorados s y pantalla general de cobre

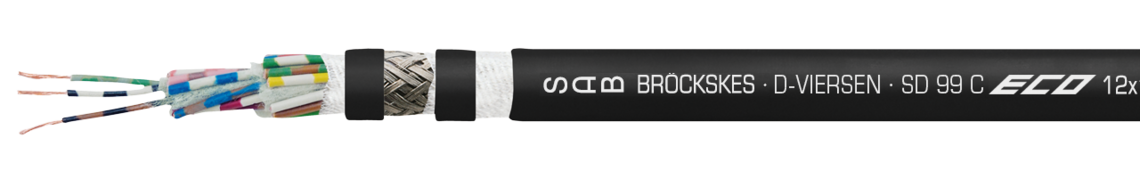

Ejemplo de marcación: SAB BRÖCKSKES · D-VIERSEN · SD 99 C ECO 25x0,14mm² CE
Aplicación
Ventajas
- baja capacidad
- sin PWIS (PWIS = sustancias que afectan a la humectabilidad de la pintura)
- resistente al frío
- sin halógenos
- alta resistencia a la abrasión
- radio curvatura pequeño
- diámetro exterior pequeño
- buenas características EMC
- sin PFAS
Construccion
| Conductor | venas de cobre, extrafinas |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | a imitación de DIN 47100 |
| Cableado | conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado |
| Envoltura | capa fina de algodón |
| Pantalla | trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate |
| Color cubierta | negro (RAL 9005) |
venas de cobre, extrafinas
SABIX®
a imitación de DIN 47100
conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado
capa fina de algodón
trenzado de cobre estañado
capa fina de algodón
PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate
negro (RAL 9005)
Datos técnicos
| Tensión de servicio | máx. 350 V según VDE 0812 |
|---|---|
| Tensión de prueba | conductor/conductor 1500 V conductor/pantalla 1200 V |
| Ángulo de torsión | ± 60°/1 m |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: 7,5x d |
| Rango de temperatura | instalación fija: -50/+90 °C instalación flexible: -40/+90 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Flexibilidad duradera | muy bien |
| Resistencia al UV | según HD 605 |
| Resistencia al ozono | según DIN EN 50396 |
| Resistencia al agua salada | según UL 1309 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V según VDE 0812
conductor/conductor 1500 V
conductor/pantalla 1200 V
± 60°/1 m
instalación fija: 3 x d
instalación flexible: 7,5x d
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
según IEC 60754-1 + VDE 0482-754-1
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
muy bien
según HD 605
según DIN EN 50396
según UL 1309
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L09730402 | 4 x 0,25 mm² | 0,11 mm | 9,6 kg/km | 18 kg/km | Enviar solicitud | |
| L09730702 | 7 x 0,25 mm² | 0,11 mm | 16,8 kg/km | 31 kg/km | Enviar solicitud | |
| L09730203 | 2 x 0,34 mm² | 0,11 mm | 6,6 kg/km | 13 kg/km | Enviar solicitud | |
| L09730403 | 4 x 0,34 mm² | 0,11 mm | 13,2 kg/km | 22 kg/km | Enviar solicitud | |
| L09830801 | 8 x 0,14 mm² | 0,11 mm | 4,8 mm | 24,4 kg/km | 34 kg/km | Enviar solicitud |
| L09831201 | 12 x 0,14 mm² | 0,11 mm | 5,4 mm | 31,6 kg/km | 43 kg/km | Enviar solicitud |
| L09830402 | 4 x 0,25 mm² | 0,11 mm | 4,1 mm | 20,0 kg/km | 27 kg/km | Enviar solicitud |
| L09830502 | 5 x 0,25 mm² | 0,11 mm | 4,5 mm | 25,9 kg/km | 34 kg/km | Enviar solicitud |
| L09831202 | 12 x 0,25 mm² | 0,11 mm | 6,3 mm | 46,5 kg/km | 59 kg/km | Enviar solicitud |
| L09830403 | 4 x 0,34 mm² | 0,11 mm | 4,4 mm | 27,1 kg/km | 33 kg/km | Enviar solicitud |
| L09830503 | 5 x 0,34 mm² | 0,11 mm | 5,1 mm | 30,3 kg/km | 38 kg/km | Enviar solicitud |
| L09831803 | 18 x 0,34 mm² | 0,11 mm | 7,7 mm | 83,1 kg/km | 101 kg/km | Enviar solicitud |
| L09830550 | 5 x 0,50 mm² | 0,11 mm | 5,5 mm | 40,0 kg/km | 51 kg/km | Enviar solicitud |
| L09830475 | 4 x 0,75 mm² | 0,11 mm | 7,7 mm | 46,4 kg/km | 62 kg/km | Enviar solicitud |
| L09890314 | 3 x 2 x 0,14 mm² | 0,11 mm | 5,5 mm | 21,8 kg/km | 30 kg/km | Enviar solicitud |
| L09891014 | 10 x 2 x 0,14 mm² | 0,11 mm | 6,2 mm | 49,7 kg/km | 69 kg/km | Enviar solicitud |
| L09890225 | 2 x 2 x 0,25 mm² | 0,11 mm | 23,6 kg/km | 33 kg/km | Enviar solicitud | |
| L09890425 | 4 x 2 x 0,25 mm² | 0,11 mm | 36,9 kg/km | 49 kg/km | Enviar solicitud | |
| L09890525 | 5 x 2 x 0,25 mm² | 0,11 mm | 43,7 kg/km | 60 kg/km | Enviar solicitud | |
| L09890625 | 6 x 2 x 0,25 mm² | 0,11 mm | 51,1 kg/km | 68 kg/km | Enviar solicitud | |
| L09890434 | 4 x 2 x 0,34 mm² | 0,11 mm | 46,1 kg/km | 58 kg/km | Enviar solicitud | |
| L09890250 | 2 x 2 x 0,50 mm² | 0,11 mm | 36,9 kg/km | 50 kg/km | Enviar solicitud | |
| L09890350 | 3 x 2 x 0,50 mm² | 0,11 mm | 48,5 kg/km | 65 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
