HV 1000 - SCS

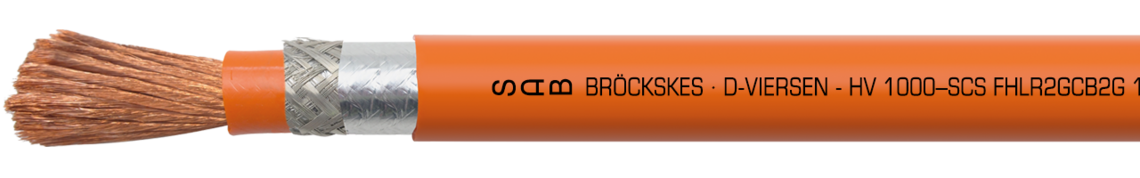

FHLR2GCB2G - Cable unipolar HV altamente flexible, aislado de silicona con cubierta de silicona y pantalla de cobre general
Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · HV 1000–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 600 V AC / 1000 V DC
Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.
Ventajas
- extremadamente flexibilidad
- buenas características EMC
- resistente a la intemperie
- sin halógenos
- rango de aplicación de -40°C a +180°C
- sin PFAS
Informaciones adicionales
Certificados
Construcción, materiales y ensayos en referencia a:
- DIN EN 13602
- LV 216-2
- DIN EN 50525
- DIN EN 50363
- DIN EN 60811
En casos individuales, la aplicación específica debe acordarse con SAB Bröckskes.
- Disponible también en versión sin pantalla „HV 1000 – S FHLR2G“
Construcción
| Conductor | venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual |
|---|---|
| Aislamiento | caucho de silicona |
| Pantalla | trenzado de cobre estañado cobertura óptica ≥ 85% hoja aluminizada, lado metálico hacia adentro |
| Material cubierta | caucho de silicona |
| Color cubierta | naranja (RAL 2003) |
venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual
caucho de silicona
trenzado de cobre estañado
cobertura óptica ≥ 85%
hoja aluminizada, lado metálico hacia adentro
caucho de silicona
naranja (RAL 2003)
Technische Daten
| Tipo | FHLR2GCB2G |
|---|---|
| Dimensiones según la norma | LV 216-2 |
| Tensión de servicio | 600 V AC / 1000 V DC |
| Tensión de prueba | prueba de chispa 8000 V conductor/pantalla 5000 V |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: 5 x d |
| Rango de temperatura | -40/+180 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | según ISO 19642 |
| Prueba de clima alternante | según ISO 19642 |
| Resistencia al ozono | según ISO 19642 |
| Resistencia al medios | según ISO 19642 |
| Flexibilidad | muy bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
FHLR2GCB2G
LV 216-2
600 V AC / 1000 V DC
prueba de chispa 8000 V
conductor/pantalla 5000 V
instalación fija: 3 x d
instalación flexible: 5 x d
-40/+180 °C
según IEC 60754-1 + VDE 0482-754-1
según ISO 19642
según ISO 19642
según ISO 19642
según ISO 19642
muy bien
según RoHS directiva de la Unión Europea
HV 1000 - SCS (dimensión según LV 216-2)
| № art. | Sección nominal |
Aprox. ø del conductor | ø exterior | Peso del cobre | Peso del cable ≈ |
Impedanciaal corriente paralela 20°C máx. | |
|---|---|---|---|---|---|---|---|
| L39162227 | 10,00 mm | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km | Enviar solicitud |
| L39162237 | 16,00 mm | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km | Enviar solicitud |
| L39162247 | 25,00 mm | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km | Enviar solicitud |
| L39162257 | 35,00 mm | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km | Enviar solicitud |
| L39162267 | 50,00 mm | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km | Enviar solicitud |
| L39162277 | 70,00 mm | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km | Enviar solicitud |
| L39162287 | 95,00 mm | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km | Enviar solicitud |
| L39162297 | 120,00 mm | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km | Enviar solicitud |
conductor
paralela 20°C máx.
Otros dimensiones y colores posible a petición.
