HV 1000 - S
FHRLR2G - Cable unipolar HV altamente flexible, aislado de silicona

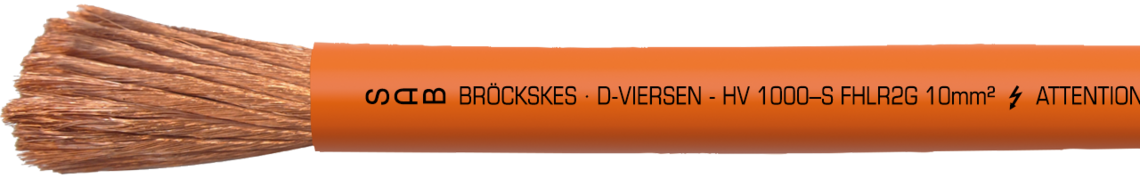

Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN - HV 1000–S FHLR2G 10mm² ATTENTION HIGH VOLTAGE MAX 600 V AC / 1000 V DC
Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.
Ventajas
- extremadamente flexibilidad
- resistencia mecánica extremadamente alta
- alta protección contra las influencias ambientales
- sin halógenos
- rango de aplicación de -40°C a +180°C
- sin PFAS
Informaciones adicionales
Certificados
Construcción, materiales y ensayos en referencia a:
- DIN EN 13602
- LV 216-2
- DIN EN 50525
- DIN EN 50363
- DIN EN 60811
En casos individuales, la aplicación específica debe acordarse con S Bröckskes.
- Disponible también en versión apantallado „HV 1000 – SCS FHLR2GCB2G“
Construcción
| Conductor | venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual |
|---|---|
| Aislamiento | caucho de silicona |
| Color cubierta | naranja (RAL 2003) |
venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual
caucho de silicona
naranja (RAL 2003)
Datos técnicos
| Tipo | FHLR2G |
|---|---|
| Dimensiones según la norma | LV 112-1 + LV 216-2 |
| Tensión de servicio | 600 V AC / 1000 V DC |
| Tensión de prueba | prueba de chispa 8000 V |
| Radio curvatura mín. | instalación fija: 2 x d instalación flexible: 4 x d |
| Rango de temperatura | -40/+180 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | según ISO 19642 |
| Prueba de clima alternante | según ISO 19642 |
| Resistencia al ozono | según ISO 19642 |
| Resistencia al medios | según ISO 19642 |
| Flexibilidad | muy bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
FHLR2G
LV 112-1 + LV 216-2
600 V AC / 1000 V DC
prueba de chispa 8000 V
instalación fija: 2 x d
instalación flexible: 4 x d
-40/+180 °C
según IEC 60754-1 + VDE 0482-754-1
según ISO 19642
según ISO 19642
según ISO 19642
según ISO 19642
muy bien
según RoHS directiva de la Unión Europea
HV 1000 - S (dimensión según LV 112-1 + LV 216-2)
| № art. | Sección nominal | ø exterior | Peso del cobre | Peso del cable ≈ |
Impedanciaal corriente paralela 20°C máx. | |
|---|---|---|---|---|---|---|
| L39162127 | 10,00 mm² | 6,0 -0,6 mm | 96,0 kg/km | 106 kg/km | 1,91 Ω/km | Enviar solicitud |
| L39162137 | 16,00 mm² | 7,2 -0,6 mm | 153,6 kg/km | 163 kg/km | 1,21 Ω/km | Enviar solicitud |
| L39162147 | 25,00 mm² | 8,8 -0,6 mm | 240,0 kg/km | 244 kg/km | 0,78 Ω/km | Enviar solicitud |
| L39162157 | 35,00 mm² | 10,5 -0,7 mm | 336,0 kg/km | 349 kg/km | 0,554 Ω/km | Enviar solicitud |
| L39162167 | 50,00 mm² | 12,2 -0,7 mm | 480,0 kg/km | 497 kg/km | 0,386 Ω/km | Enviar solicitud |
| L39162177 | 70,00 mm² | 14,4 -1,4 mm | 672,0 kg/km | 719 kg/km | 0,227 Ω/km | Enviar solicitud |
| L39162187 | 95,00 mm² | 17,2 -1,4 mm | 912,0 kg/km | 1935 kg/km | 0,206 Ω/km | Enviar solicitud |
| L39162197 | 120,00 mm² | 19,7 -1,8 mm | 1152,0 kg/km | 1183 kg/km | 0,161 Ω/km | Enviar solicitud |
paralela 20°C máx.
Otros dimensiones y colores posible a petición.
