MEGA 147 H05V2-K H05V-K
Cable de PVC, para cableado interno según HAR/VDE/UL/CSA

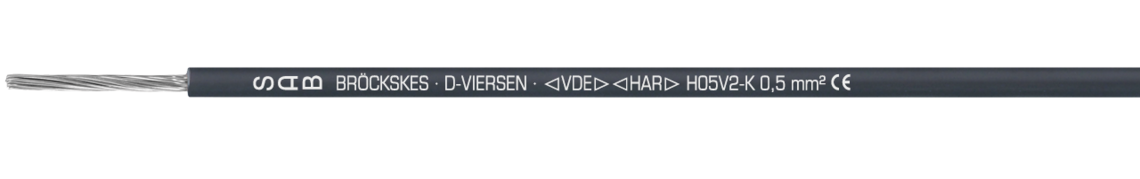

Ejemplo de marcación por H05V2-K 31470150: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H05V2-K H05V-K 0,5 mm² 20 AWG UL AWM Style 1015 105°C 600V E172204 CSA Type TEW 105°C 600V FT1 LL104758 CE
Aplicación
El cable unipolar con aislamiento de PVC con AWM estilo 1015 tiene un voltaje nominal de 300/500 V y un radio de curvatura mínimo de solo 4 x d. Este cable IEC 60228 clase 5 se utiliza en la construcción de gabinetes de control, en la construcción de transformadores y máquinas y en electrodomésticos.
Ventajas
- H05V2-K: 300/500 V
- conductor flexible
- harmonizado según normas europeas
Construcción
| Conductor | venas de cobre estañado según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | PVC, TI3 según EN 50363-3 + VDE 0207-363-3 |
| Color | negro (RAL 9005) |
venas de cobre estañado según IEC 60228, VDE 0295, clase 5
PVC, TI3 según EN 50363-3 + VDE 0207-363-3
negro (RAL 9005)
Datos técnicos
| Tensión nominal | DIN VDE: Uo/U 300/500 V UL/CSA: 600 V |
|---|---|
| Tensión de prueba | 2000 V |
| Radio curvatura mín. | instalación fija: 4 x d instalación flexible: 6 x d |
| Rango de temperatura | UL/CSA: hasta +105 °C
DIN VDE instalación fija: -40/+90°C DIN VDE instalación flexible: +5/+90°C |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, CSA FT1 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
DIN VDE: Uo/U 300/500 V
UL/CSA: 600 V
2000 V
instalación fija: 4 x d
instalación flexible: 6 x d
UL/CSA: hasta +105 °C
DIN VDE instalación fija: -40/+90°C
DIN VDE instalación flexible: +5/+90°C
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1, CSA FT1
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Sección nominal | Mayor alambre ø | ≈ ø exterior | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L31470114 | 0,14 mm² | 0,11 mm | 2 mm | 1,3 kg/km | 6 kg/km | Enviar solicitud |
| L31470125 | 0,25 mm² | 0,16 mm | 2,2 mm | 2,4 kg/km | 7 kg/km | Enviar solicitud |
| L31470134 | 0,34 mm² | 0,16 mm | 2,3 mm | 3,3 kg/km | 9 kg/km | Enviar solicitud |
| L31470150 | 0,50 mm² | 0,21 mm | 2,5 mm | 5,1 kg/km | 11 kg/km | Enviar solicitud |
| L31470175 | 0,75 mm² | 0,21 mm | 2,7 mm | 7,2 kg/km | 14 kg/km | Enviar solicitud |
| L31470180 | 1,00 mm² | 0,21 mm | 2,8 mm | 9,6 kg/km | 16 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
