SBP 680

Cable SafetyBUS p para instalación fija

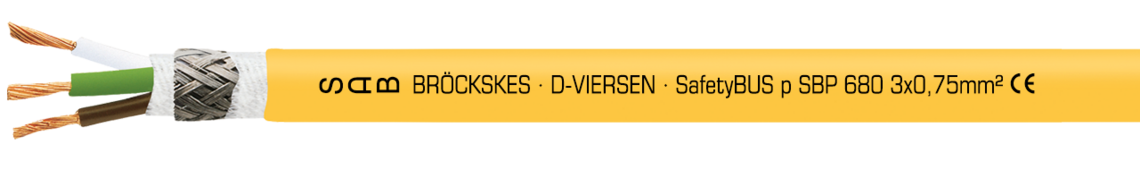

Ejemplo de marcación por SBP 680 06803754: SAB BRÖCKSKES · D-VIERSEN · SafetyBUS p SBP 680 3 x 0,75 mm² CE y marcaje por cada metro desde 1m hasta 999m

Ejemplo de marcación por SBP 680 06803754: SAB BRÖCKSKES · D-VIERSEN · SafetyBUS p SBP 680 3 x 0,75 mm² CE y marcaje por cada metro desde 1m hasta 999m

Aplicación

Cable SafetyBUS p para la instalación fija con cubierta exterior de PUR amarillo y  tensión de servicio máx. 350 V. El sistema SafetyBus p es especialmente importante en las aplicaciones de maquinaria y la indùstria del automóvil.SafetyBUS p cumple todos los requerimientos de seguridad.

Ventajas

  • sin halógenos
  • muy buena resistencia al aceite

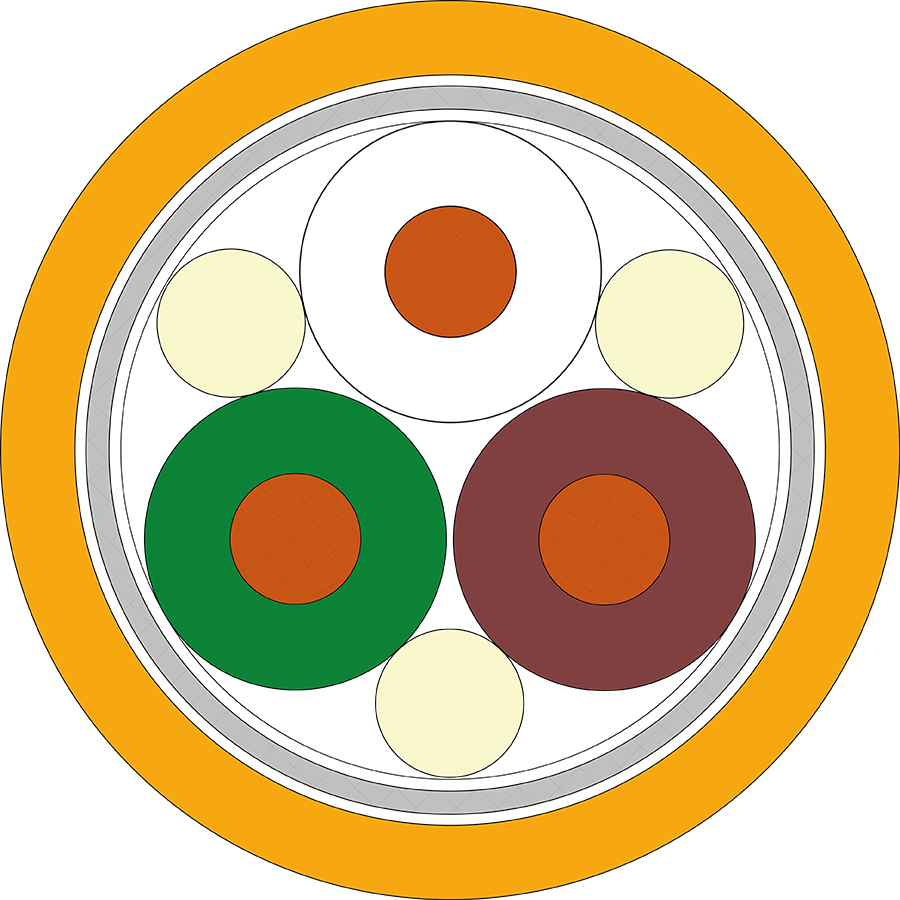

Construcción

Conductor

venas de cobre según DIN VDE clase 5

Aislamiento

según EN 50290-2-23 + VDE 0819-103 (02YI1)

Código ident.

a imitación de DIN 47100

Envoltura

capa fina de algodón

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR

Color cubierta

amarillo (RAL 1003)

Conductor

venas de cobre según DIN VDE clase 5

Aislamiento

según EN 50290-2-23 + VDE 0819-103 (02YI1)

Código ident.

a imitación de DIN 47100

Envoltura

capa fina de algodón

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR

Color cubierta

amarillo (RAL 1003)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500 V

conductor/pantalla: 1200 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Rango de temperatura

-40/+80°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Impedancia característica en caso 1 MHz

100 - 120 Ω

Aplicación en cadenas

no recommendado

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500 V

conductor/pantalla: 1200 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Rango de temperatura

-40/+80°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite
Impedancia característica en caso 1 MHz

100 - 120 Ω

Aplicación en cadenas

no recommendado

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Dimensión ø exterior Peso del cobre Peso del cable ≈
L068037543 x 0,75 mm²7,8 ± 0,4 mm43,2 kg/km74 kg/km Enviar solicitud
№ art.
Dimensión
ø exterior
Peso del cobre
Peso del cable ≈
L06803754
3 x 0,75 mm²
7,8 ± 0,4 mm
43,2 kg/km
74 kg/km

Otros dimensiones y colores posible a petición.
