S PN 668
Cable de Profinet, PUR, tipo C, duraderamente flexible, para cadenas portacables

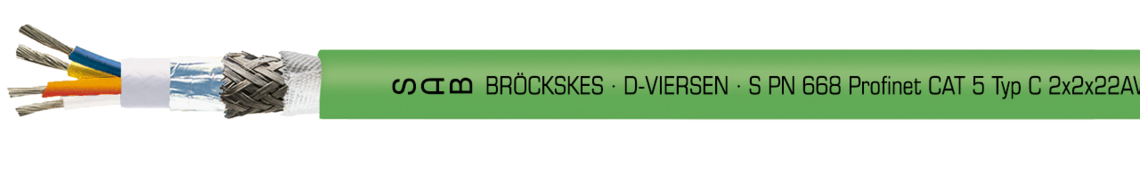

Ejemplo de marcación por S PN 668 06682202: SAB BRÖCKSKES · D-VIERSEN · S PN 668 Profinet CAT 5 Typ C 2x2x22AWG CE
Aplicación
Cable Profinet para uso altamente flexible en cadenas portacables. Este cable Profinet tipo C (2 x 2 x 22 AWG) con hilos de cobre estañado (venas de cobre fino) es especialmente adecuado para un uso muy flexible, p. Ej. Adecuado en cadenas de arrastre. El radio de curvatura mínimo para un uso continuamente flexible es de 15 x d, instalación m´vil 10 x d, instalación fija 5 x d.
Ventajas
- para cadenas
- sin halógenos
- muy buena resistencia al aceite
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 2 x 2 x 22 AWG |
|---|---|
| Conductor | venas de cobre estañado, hilo ultrafino |
| Aislamiento | PE |
| Código ident. | azul, amarillo, blanco, naranja |
| Cableado | en capas |
| Envoltura | hoja de PETP |
| Cubierta interior | material thermoplastico |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | verde (similar RAL 6018) |
2 x 2 x 22 AWG
venas de cobre estañado, hilo ultrafino
PE
azul, amarillo, blanco, naranja
en capas
hoja de PETP
material thermoplastico
hoja de aluminio y trenzado de cobre estañado
capa fina de algodón
PUR
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión de prueba | conductor/conductor 1500 V conductor/pantalla 1200 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d duraderamente flexible: 15 x d |
| Rango de temperatura | VDE instalación fija: -40/+70°C instalación flexible: -30/+70°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Resistencia al aceite | TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Impedancia característica | 100Ω ± 5Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia según EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1) |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
conductor/conductor 1500 V
conductor/pantalla 1200 V
instalación fija: 5 x d
instalación flexible: 10 x d
duraderamente flexible: 15 x d
VDE instalación fija: -40/+70°C
instalación flexible: -30/+70°C
según IEC 60754-1 + VDE 0482-754-1
TMPU según EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 5Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia
según EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1)
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ |
Resistencia del corriente continua a 20°C según VDE 0812 máx. Ω/km | |
|---|---|---|---|---|---|---|---|
| L06682202 | 2 x 2 x 22 AWG | 1,55 mm | 6,4 mm | 36,7 kg/km | 58 kg/km | 58 | Enviar solicitud |
conductor
continua a 20°C según
VDE 0812 máx. Ω/km
Otros dimensiones y colores posible a petición.
