CATLine CAT 6A R

cable de Gigabit Ethernet CAT 6A, sin halógenos

Ejemplo de marcación por CATLine CAT 6A R 16674621: SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.6A R 4x2x26AWG 1667-4621 CE

Ejemplo de marcación por CATLine CAT 6A R 16674621: SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.6A R 4x2x26AWG 1667-4621 CE

Aplicación

CATLine CAT 6A R con radio curvatura mín. 5 x d. Dependiendo de la utilización estamos en condiciones de ofrecer soluciones de cable ethernet industrial de gran flexibilidad y con una buena resistencia química y térmica así como construcciones especiales para enrolladores y robots.

Especialmente para aplicación en trenes.

Ventajas

  • sin halógenos
  • sin propagación de la llama
  • antiinflamable y autoextinguible
  • buena contra productos químicos agresivos
  • cumple los requisitos de protección contra incendios R15 (EL1A) según EN 45545-2 para niveles de peligro HL1-3
  • retardante de llama según UN/ECE R118

Informaciones adicionales

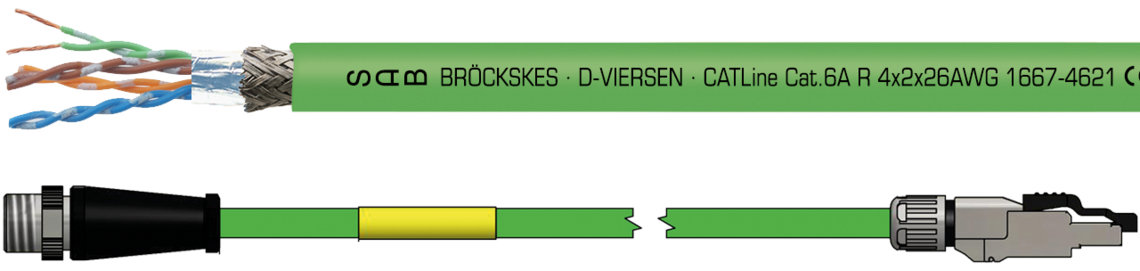

también posible como cable premontado p. ej. con enchufe M12/RJ45

Construcción

Conductor

venas de cobre, hilo fino

Aislamiento

PE

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

en pares, pares juntos

Envoltura

hoja

Pantalla

hoja de aluminio y trenzado de cobre estañado

Material cubierta

SABIX ® e especiales

Color cubierta

verde (similar RAL 6018)

Conductor

venas de cobre, hilo fino

Aislamiento

PE

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

en pares, pares juntos

Envoltura

hoja

Pantalla

hoja de aluminio y trenzado de cobre estañado

Material cubierta

SABIX ® e especiales

Color cubierta

verde (similar RAL 6018)

Datos técnicos

Tensión de servicio

máx. 90 V

Tensión de prueba

conductor/conductor 750 V

conductor/pantalla 750 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 12 x d

Rango de temperatura

instalación fija: - 40°C / + 70°C

instalación flexible: - 30°C / + 70°C

Sin halógenos

según EN 50306-1 + EN 50264-1.

Desarrollo de HCl es ≤ 0,5% según IEC 60754-1.

Valor del pH es ≥ 4,3 según IEC 60754-2.

Conductividad es ≤ 10,0 µS/mm según IEC 60754-2.

Fluórico contenido ≤ 0,1% según IEC 60684-2

Propagación de la llama

sin propagación de la llama
según IEC 60332-3-24 + VDE 0482-332-3-24
IEC 60332-3-25 +VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Retardante de llama

según ISO 6722 (UN/ECE R118)

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Densidad de humo

según IEC 61034 + VDE 0482-1034

Toxicidad

según EN 50305 + VDE 0260-305

Impedancia característica

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión

a alta frecuencia a imitación de EN 50288-10-2 / CAT 6A

Flexibilidad

bien

Aplicación

adecuado para aplicaciones EtherCAT y EtherNET/IP

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 90 V

Tensión de prueba

conductor/conductor 750 V

conductor/pantalla 750 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 12 x d

Rango de temperatura

instalación fija: - 40°C / + 70°C

instalación flexible: - 30°C / + 70°C

Sin halógenos

según EN 50306-1 + EN 50264-1.

Desarrollo de HCl es ≤ 0,5% según IEC 60754-1.

Valor del pH es ≥ 4,3 según IEC 60754-2.

Conductividad es ≤ 10,0 µS/mm según IEC 60754-2.

Fluórico contenido ≤ 0,1% según IEC 60684-2

Propagación de la llama

sin propagación de la llama
según IEC 60332-3-24 + VDE 0482-332-3-24
IEC 60332-3-25 +VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Retardante de llama

según ISO 6722 (UN/ECE R118)

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Densidad de humo

según IEC 61034 + VDE 0482-1034

Toxicidad

según EN 50305 + VDE 0260-305

Impedancia característica

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión

a alta frecuencia a imitación de EN 50288-10-2 / CAT 6A

Flexibilidad

bien

Aplicación

adecuado para aplicaciones EtherCAT y EtherNET/IP

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Dimensión ø máx. del
conductor
ø exterior Peso del cobre Peso del cable ≈
L166746214 x 2 x 26 AWG1,05 mm6,8 ± 10% mm31,9 kg/km55 kg/km Enviar solicitud
№ art.
Dimensión
ø máx. del
conductor
ø exterior
Peso del cobre
Peso del cable ≈
L16674621
4 x 2 x 26 AWG
1,05 mm
6,8 ± 10% mm
31,9 kg/km
55 kg/km

Otros dimensiones y colores posible a petición.
