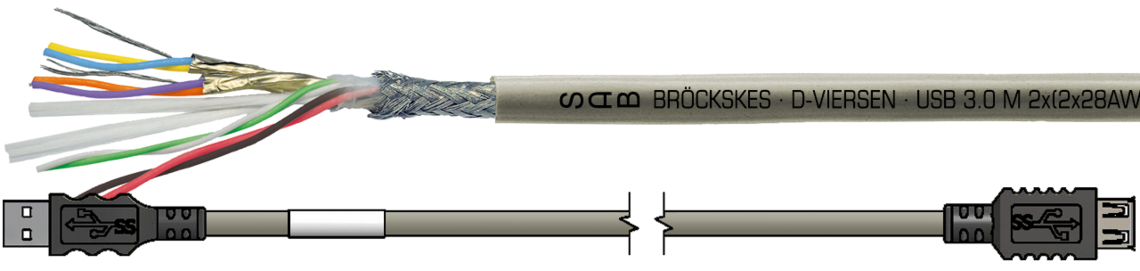

USB 3.0 M
cable USB 3.0, flexible, para la aplicación en la tecnología médica
Ejemplo de marcación: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 3900-0070 CE
Aplicación
especialmente para la aplicación en la tecnología médica
Ventajas
- material de cubierta biocompatible
- seguridad biológica según EN ISO 10993-1, citotoxicidad según EN ISO 10993-55
- resistente a altas temperaturas
- alta resistencia a la entalladura y al desgrarre progresivo
- muy buena flexibilidad
- superficie no adhesivo
- distancia de transmisión de hasta 3 m
- características excelentes de la transmisión
Informaciones adicionales
- para distancia de transmisión superiores de 3 m póngase en contacto con nosotros
- también posible como cable premontado p. ej. con enchufes de USB tipo A y USB tipo B
Construcción
| Conductor | 28 AWG: venas de cobre platear con hilo fino 26 AWG: venas de cobre estañado con hilo fino |
|---|---|
| Aislamiento | FEP |
| Código ident. | 28 AWG: amarillo, azul + naranja, violeta (USB 3.0), verde, blanco (USB 2.0), 26 AWG: rojo, negro (fuente de alimentación) |
| Cableado | USB 3.0 trenzados en pares y apantallados, USB 2.0 trenzado en pares, todos los elementos juntos |
| Drenaje | venas de cobre estañado, con hilo fino |
| Pantalla | hoja de aluminio |
| Cableado | hoja |
| Envoltura | hoja |
| Pantalla | trenzado de cobre estañado |
| Material cubierta | SABmed S |
| Color cubierta | gris (RAL 7000) |
28 AWG: venas de cobre platear con hilo fino
26 AWG:
venas de cobre estañado con hilo fino
FEP
28 AWG:
amarillo, azul + naranja, violeta (USB 3.0),
verde, blanco (USB 2.0),
26 AWG: rojo, negro (fuente de alimentación)
USB 3.0 trenzados en pares y apantallados,
USB 2.0 trenzado en pares,
todos los elementos juntos
venas de cobre estañado, con hilo fino
hoja de aluminio
hoja
hoja
trenzado de cobre estañado
SABmed S
gris (RAL 7000)
Datos técnicos
| Tensión de servicio | máx. 50 V |
|---|---|
| Tensión de prueba | conductor/conductor 600 V conductor/pantalla 600 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Rango de temperatura | instalación fija: -40/+180 °C instalación flexible: -25/+180 °C |
| Impedancia característica de pares de datos | nom. 90Ω |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 50 V
conductor/conductor 600 V
conductor/pantalla 600 V
instalación fija: 5 x d
instalación flexible: 10 x d
instalación fija: -40/+180 °C
instalación flexible: -25/+180 °C
nom. 90Ω
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión | ≈ ø exterior | Peso del cobre | Peso del cable ≈ |
Resistencia corriente continua 20°C máx. Ω/km 28 AWG |
Resistencia corriente continua 20°C máx. Ω/km 26 AWG | |
|---|---|---|---|---|---|---|---|
| L39000070 | 2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG | 5,6 mm | 25,4 kg/km | 48 kg/km | 223 | 140 | Enviar solicitud |
continua 20°C
máx. Ω/km 28 AWG
continua 20°C
máx. Ω/km 26 AWG
Otros dimensiones y colores posible a petición.
