Termómetro de resistencia con funda y conector para la conexión directa en módulos de medición
Aplicación
El termómetro de resistencia con envoltura (MWT) está diseñado para la medición universal de temperaturas. Su conexión directa a los equipos de medición permite un manejo sencillo y una rápida configuración de la medición. Compatible con los módulos de medición de:
- CSM - Pt evo
- Ipetronik - M-RTD2
- IMC - Argus Fit UTI6
Construcción
| Version | - con protección contra torceduras - sin protección contra torceduras |
|---|---|
| Resistencia de medición | - 1 x PT 100 |
| Cable de conexión | - cable RTD (FEP / FEP) - otros cables de conexión |
| Precisión de clase | - clase A - clase AA |
| Longitud del cable de conexión | - 0,50 m - 1,0 m - 1,50 m - 2,0 m - 3,00 m - 5,00 m - 10,0 m - otra longitud en ____m |
| Tipos de conexión del conductor interior | - circuito de 4 hilos |
| Ø vaina | - 1,5 mm - 3 mm - otra vaina-Ø - según los requisitos del cliente |
| Longitud nominal | Se puede elegir libremente según las preferencias del cliente e indicar en milímetros. |
| Extremo de la conexión | - IMC - Lemo de 7 pines, tamaño 1 - CSM - Lemo de 6 polos, tamaño 0 - Ipetronik - Lemo de 4 polos, tamaño 1S |
| Accesorios | racor de apriete |
- con protección contra torceduras
- sin protección contra torceduras
- 1 x PT 100
- cable RTD (FEP / FEP)
- otros cables de conexión
- clase A
- clase AA
- 0,50 m
- 1,0 m
- 1,50 m
- 2,0 m
- 3,00 m
- 5,00 m
- 10,0 m
- otra longitud en ____m
- circuito de 4 hilos
- 1,5 mm
- 3 mm
- otra vaina-Ø - según los requisitos del cliente
Se puede elegir libremente según las preferencias del cliente e indicar en milímetros.
- IMC - Lemo de 7 pines, tamaño 1
- CSM - Lemo de 6 polos, tamaño 0
- Ipetronik - Lemo de 4 polos, tamaño 1S
racor de apriete

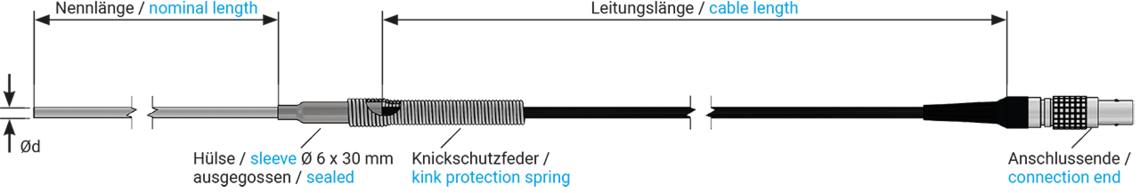

Dimensión
| № art. | Messwiderstand | Mantel-ø | Nennlänge | Leitung | Leitungslänge | Bemerkung | |
|---|---|---|---|---|---|---|---|
| T507-059-257 | 1 x PT 100 A | 1,5 mm | 100 mm | FEP / FEP | 1,00 m | Para el módulo de medición: CSM Ptevo | Enviar solicitud |
| T509-064-560 | 1 x PT 100 A | 1,5 mm | 200 mm | FEP / FEP | 8,00 m | Para el módulo de medición: Ipetronik RTD2 | Enviar solicitud |
| T507-065-613 | 1 x PT 100 A | 1,5 mm | 200 mm | FEP | 3,0 m | Para el módulo de medición: IMC Argus Fit / Chronos | Enviar solicitud |
Otros dimensiones y colores posible a petición.
