CATLine CAT 5e R

cable de Ethernet Industrial CAT 5e, sin halógenos

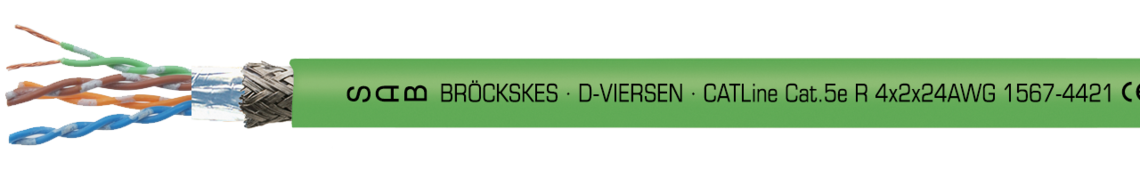

Ejemplo de marcación por CATLine CAT 5e R 15674421: SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.5e R 4x2x24AWG 1567-4421 CE

Ejemplo de marcación por CATLine CAT 5e R 15674421: SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.5e R 4x2x24AWG 1567-4421 CE

Aplicación

CATLine CAT 5e R con radio curvatura mín. 5 x d. Dependiendo de la utilización estamos en condiciones de ofrecer soluciones de cable ethernet industrial de gran flexibilidad y con una buena resistencia química y térmica así como construcciones especiales para enrolladores y robots.

Especialmente para aplicación en trenes

Ventajas

  • sin halógenos
  • no propagación de la llama
  • antiinflamable y autoextinguible
  • buena contra productos químicos agresivos
  • no propagación de la llama según UN/ECE R118
  • cumple los requisitos de protección contra incendios R15 (EL1A) según EN 45545-2 para niveles de peligro HL1-3

Informaciones adicionales

también posible como cable premontado p. ej. con enchufe M12/RJ45

Construcción

Dimension

2 x 2 x 24 AWG

2 x 2 x 22 AWG

4 x 2 x 24 AWG

2 x 2 x 26 AWG

Conductor

venas de cobre, hilo fino

Aislamiento

PE

Código ident.

2 x 2 x 24 AWG und 2 x 2 x 22 AWG:

azul, amarillo, blanco, naranja



4 x 2 x 24 AWG:

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

2 x 2 x 24 AWG y 2 x 2 x 22 AWG: Cuadretes en estrella

4 x 2 x 24 AWG: en pares, pares juntos

Envoltura

hoja

Pantalla

hoja de aluminio y trenzado de cobre estañado

Material cubierta

SABIX® e especiales

Color cubierta

verde (similar RAL 6018)

Dimension

2 x 2 x 24 AWG

2 x 2 x 22 AWG

4 x 2 x 24 AWG

2 x 2 x 26 AWG

Conductor

venas de cobre, hilo fino

Aislamiento

PE

Código ident.

2 x 2 x 24 AWG und 2 x 2 x 22 AWG:

azul, amarillo, blanco, naranja



4 x 2 x 24 AWG:

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

2 x 2 x 24 AWG y 2 x 2 x 22 AWG: Cuadretes en estrella

4 x 2 x 24 AWG: en pares, pares juntos

Envoltura

hoja

Pantalla

hoja de aluminio y trenzado de cobre estañado

Material cubierta

SABIX® e especiales

Color cubierta

verde (similar RAL 6018)

Datos técnicos

Número del artículo

1567-9002

1567-9004

1567-4421

Tensión de servicio

máx. 90 V

Tensión de prueba

conductor/conductor 1500 V

conductor/pantalla 1200 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 12 x d

Rango de temperatura

instalación fija: - 40°C / + 70°C

instalación flexible: - 30°C / + 70°C

Sin halógenos

según EN 50306-1 + EN 50264-1.

Desarrollo de HCl es ≤ 0,5% según IEC 60754-1.

Valor del pH es ≥ 4,3 según IEC 60754-2.

Conductividad es ≤ 10,0 µS/mm según IEC 60754-2.

Fluórico contenido ≤ 0,1% según IEC 60684-2

Comportamiento en combustión

no propagación de la Ilama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Densidad de humo

según IEC 61034 + VDE 0482-1034

Toxicidad

según EN 50305 + VDE 0260-305

Impedancia característica

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión

a alta frecuencia a imitación de EN 50288-2-2 / CAT 5

Sin contaminante

acc. to RoHS directive of the European Union, see page N/17

Flexibilidad

bien

Número del artículo

1567-9002

1567-9004

1567-4421

Tensión de servicio

máx. 90 V

Tensión de prueba

conductor/conductor 1500 V

conductor/pantalla 1200 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 12 x d

Rango de temperatura

instalación fija: - 40°C / + 70°C

instalación flexible: - 30°C / + 70°C

Sin halógenos

según EN 50306-1 + EN 50264-1.

Desarrollo de HCl es ≤ 0,5% según IEC 60754-1.

Valor del pH es ≥ 4,3 según IEC 60754-2.

Conductividad es ≤ 10,0 µS/mm según IEC 60754-2.

Fluórico contenido ≤ 0,1% según IEC 60684-2

Comportamiento en combustión

no propagación de la Ilama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Densidad de humo

según IEC 61034 + VDE 0482-1034

Toxicidad

según EN 50305 + VDE 0260-305

Impedancia característica

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión

a alta frecuencia a imitación de EN 50288-2-2 / CAT 5

Sin contaminante

acc. to RoHS directive of the European Union, see page N/17

Flexibilidad

bien

Dimensión

№ art.

№ de conductores

sección

ø máx. del
conductor

ø exterior

peso del cobre

peso del cable ≈

15672625426 AWG1,05 mm4,0 ± 5% mm16,4 kg/km25 kg/km Enviar solicitud
15679002424 AWG1,30 mm5,2 ± 5% mm22,7 kg/km41 kg/km Enviar solicitud
15679004422 AWG1,60 mm5,9 ± 5% mm29,1 kg/km52 kg/km Enviar solicitud
15674421824 AWG1,30 mm8,0 ± 10% mm41,2 kg/km70 kg/km Enviar solicitud
№ art.
№ de conductores
sección
ø máx. del
conductor
ø exterior
peso del cobre
peso del cable ≈
15672625
4
26 AWG
1,05 mm
4,0 ± 5% mm
16,4 kg/km
25 kg/km
15679002
4
24 AWG
1,30 mm
5,2 ± 5% mm
22,7 kg/km
41 kg/km
15679004
4
22 AWG
1,60 mm
5,9 ± 5% mm
29,1 kg/km
52 kg/km
15674421
8
24 AWG
1,30 mm
8,0 ± 10% mm
41,2 kg/km
70 kg/km

Otros dimensiones y colores posible a petición.
