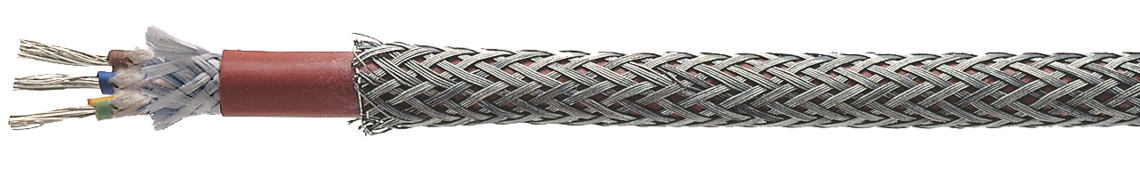

Cable de conexión con aislamiento Besilen®, trenzado de fibra de vidrio, revestimiento interior y apantallamiento total de cobre, +180 °C
Aplicación
Cable resistente a las altas temperaturas para su uso en altos hornos, instalaciones de colada de paletas e instalaciones de transporte y grúas.
Ventajas
- sin halógenos
- flexible en bajas temperaturas
- resistente al calor
- buenas características EMC
- sin PFAS
Construcción
| Conductor | venas de cobre estañado según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | Besilen® EI2 según EN 50363-1 + VDE 0207-363-1 |
| Código ident. | coloreado según HD 308 (VDE 0293-308), a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, a partir de 3 conductor de protección amarillo/verde |
| Envoltura | conductores separados con hoja mica |
| Trenzado | conductores separados con seda de filamentos de vidrio |
| Cableado | en capas |
| Trenzado | seda de filamentos de vidrio |
| Envoltura | hoja mica |
| Trenzado | seda de filamentos de vidrio |
| Material interior | Besilen® EI2 según EN 50363-1 + VDE 0207-363-1 |
| Color cubierta | rojo marrón (similar RAL 3016) |
| Pantalla | trenzado de cobre |
venas de cobre estañado según IEC 60228, VDE 0295, clase 5
Besilen® EI2 según EN 50363-1 + VDE 0207-363-1
coloreado según HD 308 (VDE 0293-308),
a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,
a partir de 3 conductor de protección amarillo/verde
conductores separados con hoja mica
conductores separados con seda de filamentos de vidrio
en capas
seda de filamentos de vidrio
hoja mica
seda de filamentos de vidrio
Besilen® EI2 según EN 50363-1 + VDE 0207-363-1
rojo marrón (similar RAL 3016)
trenzado de cobre
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000V |
| Radio curvatura mín. | 15 x d |
| Resistencia radiación | 2 x 10⁷ cJ/kg |
| Rango de temperatura | instalación fija: -40/+180 °C instalación flexible: -25/+180 °C |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
conductor/conductor 2000 V
conductor/pantalla 2000V
15 x d
2 x 10⁷ cJ/kg
instalación fija: -40/+180 °C
instalación flexible: -25/+180 °C
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L07479011 | 4 x 1,00 mm² | 0,21 mm | 13,2 mm | 139,5 kg/km | 254 kg/km | Enviar solicitud |
| L07479017 | 5 x 1,00 mm² | 0,21 mm | 14,7 mm | 159,7 kg/km | 284 kg/km | Enviar solicitud |
| L07479018 | 8 x 1,00 mm² | 0,21 mm | 17,0 mm | 207,9 kg/km | 413 kg/km | Enviar solicitud |
| L07479002 | 3 x 1,50 mm² | 0,26 mm | 13,0 mm | 139,2 kg/km | 243 kg/km | Enviar solicitud |
| L07479012 | 4 x 1,50 mm² | 0,26 mm | 14,4 mm | 163,5 kg/km | 285 kg/km | Enviar solicitud |
| L07479010 | 5 x 1,50 mm² | 0,26 mm | 15,8 mm | 200,5 kg/km | 337 kg/km | Enviar solicitud |
| L07479005 | 8 x 1,50 mm² | 0,26 mm | 19,6 mm | 256,0 kg/km | 545 kg/km | Enviar solicitud |
| L07479006 | 12 x 1,50 mm² | 0,26 mm | 21,8 mm | 349,7 kg/km | 651 kg/km | Enviar solicitud |
| L07479008 | 24 x 1,50 mm² | 0,26 mm | 30,0 mm | 704,9 kg/km | 1197 kg/km | Enviar solicitud |
| L07479016 | 25 x 1,50 mm² | 0,26 mm | 30,0 mm | 584,5 kg/km | 1131 kg/km | Enviar solicitud |
| L07479003 | 3 x 2,50 mm² | 0,26 mm | 14,7 mm | 196,7 kg/km | 302 kg/km | Enviar solicitud |
| L07479004 | 4 x 2,50 mm² | 0,26 mm | 15,8 mm | 225,8 kg/km | 365 kg/km | Enviar solicitud |
| L07479015 | 5 x 2,50 mm² | 0,26 mm | 17,2 mm | 251,1 kg/km | 432 kg/km | Enviar solicitud |
| L07479007 | 4 x 4,00 mm² | 0,31 mm | 17,3 mm | 288,4 kg/km | 443 kg/km | Enviar solicitud |
| L07479014 | 4 x 6,00 mm² | 0,31 mm | 15,1 mm | 230,4 kg/km | 367 kg/km | Enviar solicitud |
sección
± 10%
Otros dimensiones y colores posible a petición.
