SABIX® A 280 FRNC X (FR)
cable de control refractario

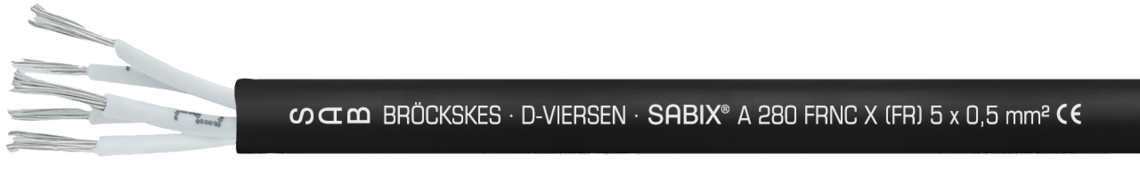

Ejemplo de marcación por SABIX® A 280 FRNC X (FR) 62809505: SAB BRÖCKSKES • D-VIERSEN • SABIX® A 280 FRNC X (FR) 25 x 0,5 mm² CE
Aplicación
El cable de control SABIX® A 280 FRNX X (FR) resistente al fuego y libre de halógenos, tiene también buena resistencia al ozono, aceite y sustancias químicas. Este tipo reticulado fué aprobado según EN 45545-2, EN 50200 y IEC 60331-21 estando predistinado para el uso ferroviario.
Ventajas
- sin halógenos
- sin propagación de la llama
- refractario
- antiinflamable y autoextinguible
- buena resistencia al ozono
- buen resistencia aceite y química
- cumple los requisitos de protección contra incendios R15 (EL1A) según EN 45545-2 para niveles de peligro HL1-3
- EN 50200 PH 30 + VDE 0482-200 IEC 60331-21+ VDE 0482-331-21
Informaciones adicionales
Especialmente para aplicación en trenes
Construcción
| Conductor | venas extrafinas de cobre estañado |
|---|---|
| Envoltura | cable de mica |
| Aislamiento | SABIX® especial |
| Código ident. | conductores blancos y numerados consecutivamente según EN 50334 + VDE 0293-334 |
| Cableado | en capas |
| Material cubierta | SABIX® especial |
| Color cubierta | negro (RAL 9005) |
venas extrafinas de cobre estañado
cable de mica
SABIX® especial
conductores blancos y numerados consecutivamente según EN 50334 + VDE 0293-334
en capas
SABIX® especial
negro (RAL 9005)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba U | conductor/conductor 2000 V |
| Radio curvatura mín. | 10 x d |
| Rango de temperatura | si está protegido, instalación fija: -50/+125 °C |
| Sin halógenos | según EN 50306-1 + EN 50264-1 se cumple. Desarrollo de HCl es < 0,5% según IEC 60754-1. Valor del pH es > 4,3 según IEC 60754-2. Conductividad es < 10,0 µS/mm según IEC 60754-2. Fluórico contenido < 0,1% según IEC 60684-2 |
| Comportamiento en combustión | Sin propagación de la llama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2. Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Mantiene aislamiento en caso de incendio | EN 50200 PH 30, VDE 0482-200, IEC 60331-21 FE 180 + VDE 0482-331-21 |
| Toxicidad | según EN 50305 + VDE 0260-305 |
| Densidad de humo | según IEC 61034 + VDE 0482-1034 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
conductor/conductor 2000 V
10 x d
si está protegido, instalación fija: -50/+125 °C
según EN 50306-1 + EN 50264-1 se cumple.
Desarrollo de HCl es < 0,5% según IEC 60754-1.
Valor del pH es > 4,3 según IEC 60754-2.
Conductividad es < 10,0 µS/mm según IEC 60754-2.
Fluórico contenido < 0,1% según IEC 60684-2
Sin propagación de la llama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.
Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2
EN 50200 PH 30, VDE 0482-200, IEC 60331-21 FE 180 + VDE 0482-331-21
según EN 50305 + VDE 0260-305
según IEC 61034 + VDE 0482-1034
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|
| L62809502 | 2 x 0,50 mm² | 5,8 mm | 9,6 kg/km | 47 kg/km | Enviar solicitud |
| L62809503 | 3 x 0,50 mm² | 6,1 mm | 14,4 kg/km | 58 kg/km | Enviar solicitud |
| L62809504 | 4 x 0,50 mm² | 6,7 mm | 19,2 kg/km | 65 kg/km | Enviar solicitud |
| L62809505 | 5 x 0,50 mm² | 7,4 mm | 24 kg/km | 79 kg/km | Enviar solicitud |
| L62809507 | 7 x 0,50 mm² | 8,3 mm | 33,6 kg/km | 102 kg/km | Enviar solicitud |
| L62809510 | 10 x 0,50 mm² | 10,9 mm | 48 kg/km | 151 kg/km | Enviar solicitud |
| L62809512 | 12 x 0,50 mm² | 11,2 mm | 57,6 kg/km | 172 kg/km | Enviar solicitud |
| L62809518 | 18 x 0,50 mm² | 13,2 mm | 86,4 kg/km | 235 kg/km | Enviar solicitud |
| L62809525 | 25 x 0,50 mm² | 16,2 mm | 120 kg/km | 333 kg/km | Enviar solicitud |
| L62809602 | 2 x 0,75 mm² | 6,5 mm | 14,4 kg/km | 56 kg/km | Enviar solicitud |
| L62809603 | 3 x 0,75 mm² | 6,6 mm | 21,6 kg/km | 70 kg/km | Enviar solicitud |
| L62809604 | 4 x 0,75 mm² | 7,2 mm | 28,8 kg/km | 80 kg/km | Enviar solicitud |
| L62809605 | 5 x 0,75 mm² | 8,2 mm | 36 kg/km | 101 kg/km | Enviar solicitud |
| L62809607 | 7 x 0,75 mm² | 8,9 mm | 50,4 kg/km | 126 kg/km | Enviar solicitud |
| L62809608 | 8 x 0,75 mm² | 10,7 mm | 57,6 kg/km | 171 kg/km | Enviar solicitud |
| L62809610 | 10 x 0,75 mm² | 11,7 mm | 72 kg/km | 186 kg/km | Enviar solicitud |
| L62809612 | 12 x 0,75 mm² | 12,1 mm | 86,4 kg/km | 213 kg/km | Enviar solicitud |
| L62809618 | 18 x 0,75 mm² | 14,6 mm | 129,6 kg/km | 311 kg/km | Enviar solicitud |
| L62809625 | 25 x 0,75 mm² | 16,2 mm | 180 kg/km | 415 kg/km | Enviar solicitud |
| L62809702 | 2 x 1,00 mm² | 6,4 mm | 19,2 kg/km | 62 kg/km | Enviar solicitud |
| L62809703 | 3 x 1,00 mm² | 6,8 mm | 28,8 kg/km | 78 kg/km | Enviar solicitud |
| L62809704 | 4 x 1,00 mm² | 7,4 mm | 38,4 kg/km | 89 kg/km | Enviar solicitud |
| L62809705 | 5 x 1,00 mm² | 8,4 mm | 48 kg/km | 113 kg/km | Enviar solicitud |
| L62809707 | 7 x 1,00 mm² | 9,2 mm | 67,2 kg/km | 143 kg/km | Enviar solicitud |
| L62809710 | 10 x 1,00 mm² | 12,1 mm | 96 kg/km | 210 kg/km | Enviar solicitud |
| L62809712 | 12 x 1,00 mm² | 12,5 mm | 115,2 kg/km | 240 kg/km | Enviar solicitud |
| L62809718 | 18 x 1,00 mm² | 15,1 mm | 172,8 kg/km | 353 kg/km | Enviar solicitud |
| L62809725 | 25 x 1,00 mm² | 18,1 mm | 240 kg/km | 472 kg/km | Enviar solicitud |
| L62809802 | 2 x 1,50 mm² | 7,2 mm | 28,8 kg/km | 83 kg/km | Enviar solicitud |
| L62809803 | 3 x 1,50 mm² | 7,7 mm | 43,2 kg/km | 107 kg/km | Enviar solicitud |
| L62809804 | 4 x 1,50 mm² | 8,6 mm | 57,6 kg/km | 128 kg/km | Enviar solicitud |
| L62809805 | 5 x 1,50 mm² | 9,8 mm | 72 kg/km | 163 kg/km | Enviar solicitud |
| L62809807 | 7 x 1,50 mm² | 10,7 mm | 100,8 kg/km | 207 kg/km | Enviar solicitud |
| L62809808 | 8 x 1,50 mm² | 12,5 mm | 115,2 kg/km | 264 kg/km | Enviar solicitud |
| L62809810 | 10 x 1,50 mm² | 13,7 mm | 144 kg/km | 291 kg/km | Enviar solicitud |
| L62809812 | 12 x 1,50 mm² | 14,6 mm | 172,8 kg/km | 351 kg/km | Enviar solicitud |
| L62809818 | 18 x 1,50 mm² | 17,1 mm | 259,2 kg/km | 495 kg/km | Enviar solicitud |
| L62809825 | 25 x 1,50 mm² | 21 mm | 360 kg/km | 686 kg/km | Enviar solicitud |
| L62809902 | 2 x 2,50 mm² | 8,6 mm | 48 kg/km | 121 kg/km | Enviar solicitud |
| L62809903 | 3 x 2,50 mm² | 9,1 mm | 72 kg/km | 156 kg/km | Enviar solicitud |
| L62809904 | 4 x 2,50 mm² | 10,3 mm | 96 kg/km | 189 kg/km | Enviar solicitud |
| L62809905 | 5 x 2,50 mm² | 11,4 mm | 120 kg/km | 230 kg/km | Enviar solicitud |
| L62809907 | 7 x 2,50 mm² | 12,5 mm | 168 kg/km | 297 kg/km | Enviar solicitud |
| L62809910 | 10 x 2,50 mm² | 16,5 mm | 240 kg/km | 434 kg/km | Enviar solicitud |
| L62809912 | 12 x 2,50 mm² | 17 mm | 288 kg/km | 498 kg/km | Enviar solicitud |
| L62809918 | 18 x 2,50 mm² | 20,5 mm | 432 kg/km | 731 kg/km | Enviar solicitud |
| L62809925 | 25 x 2,50 mm² | 25 mm | 600 kg/km | 1015 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
