SAB Kabel

SABIX® A 146 FRNC

Cable libre de halógenos con comportamiento mejorado en combustión y rango extendido de temperatura 300/500 V

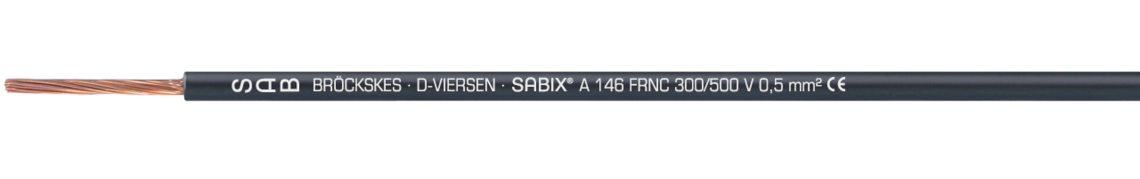

Ejemplo de marcación por SABIX® A 146 FRNC 61460150: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 146 FRNC 300/500 V 0,5 mm² CE

Ejemplo de marcación por SABIX® A 146 FRNC 61460150: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 146 FRNC 300/500 V 0,5 mm² CE

Aplicación

Cable con rango extendido de temperatura, tensión nominal 300/500 V, flexible y libre de halógenos. Ejemplos de aplicación: aparatos y equipos de communicación, aparatos domésticos y cableado interior de vehículos guiados.

Ventajas

  • sin halógenos
  • no propagación de la Ilama
  • antiinflamable y autoextinguible
  • muy fácil a desaislar
  • flexible

Informaciones adicionales

* código de color para cables unipolares:

01 = negro

02 = azul celeste
03 = marrón
04 = gris
05 = amarillo

06 = verde
07 = violeta
08 = blanco
16 = azul de genciana
27 = amarillo/verde

Construcción

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident

ver tabla*Informaciones adicionales

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident

ver tabla*Informaciones adicionales

Datos técnicos

Tensión nominal

Uo/U 300/500 V

Tensión de prueba

2000 V

Radio curvatura mín.

7,5 x d



curvatura única:

5 x d

Rango de temperatura

instalación fija: -40/+90 °C

instalación flexible: -30/+90 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

No propagación de la Ilama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Densidad de humo

según IEC 61034 + VDE 0482-1034

Flexibilidad

bien

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 300/500 V

Tensión de prueba

2000 V

Radio curvatura mín.

7,5 x d



curvatura única:

5 x d

Rango de temperatura

instalación fija: -40/+90 °C

instalación flexible: -30/+90 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

No propagación de la Ilama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Densidad de humo

según IEC 61034 + VDE 0482-1034

Flexibilidad

bien

Dimensión

№ art.

sección nominal

mayor alambre ø

ø exterior ± 5%

peso del cobre

peso del cable ≈

6146 .. 50*0,5 mm²0,21 mm2,1 mm4,8 kg/km9 kg/km Enviar solicitud
6146 .. 75*0,75 mm²0,21 mm2,4 mm7,2 kg/km12 kg/km Enviar solicitud
6146 .. 80*1 mm²0,21 mm2,5 mm9,6 kg/km14 kg/km Enviar solicitud
№ art.
sección nominal
mayor alambre ø
ø exterior ± 5%
peso del cobre
peso del cable ≈
6146 .. 50*
0,5 mm²
0,21 mm
2,1 mm
4,8 kg/km
9 kg/km
6146 .. 75*
0,75 mm²
0,21 mm
2,4 mm
7,2 kg/km
12 kg/km
6146 .. 80*
1 mm²
0,21 mm
2,5 mm
9,6 kg/km
14 kg/km

Otros dimensiones y colores posible a petición.
