DR 724 P Spreader

Cable de PUR para enrollador para aplicación en spreader

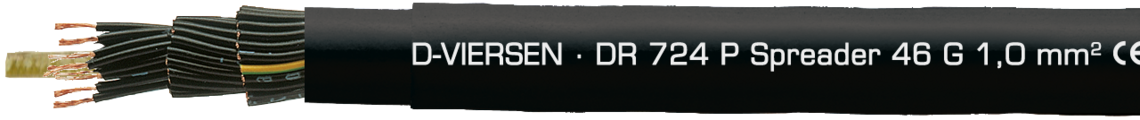

Ejemplo de marcacion para DR 724 P Spreader 07244610: SAB BRÖCKSKES · D-VIERSEN · DR 724 P Spreader 46 G 1,0 mm² CE

Ejemplo de marcacion para DR 724 P Spreader 07244610: SAB BRÖCKSKES · D-VIERSEN · DR 724 P Spreader 46 G 1,0 mm² CE

Aplicación

El DR 724 P Spreader es para su uso en aplicaciones en enrollador sometidos que precisan alta resistencia mecánica, por ejemplo tambores motorizados en grúas para contenedores.

Ventajas

  • velocidad de desplazamiento en rollos portcables hasta 240 m/min.
  • excelente resistencia a enrollarse y desenrollarse EN
  • para alto estrés mecánico en el proceso de enrollado
  • antiinflamable y autoextinguible
  • pequeño diámetro exterior
  • pequeño peso del cable

Construcción

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

polímero especial

Código ident.

coloreado según HD 308 (VDE 0293-308), a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, a partir de 3 conductor de protección amarillo/verde

Cableado

especial en capas alrededor de un elemento de soporte central

Cubierta interior

PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Elemento de protección para torsion

Aramida

Material cubierta

PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Color cubierta

negro (RAL 9005)

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

polímero especial

Código ident.

coloreado según HD 308 (VDE 0293-308), a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, a partir de 3 conductor de protección amarillo/verde

Cableado

especial en capas alrededor de un elemento de soporte central

Cubierta interior

PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Elemento de protección para torsion

Aramida

Material cubierta

PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Color cubierta

negro (RAL 9005)

Datos técnicos

Tensión nominal

Uo/U 0.6/1 kV

Tensión de prueba

conductor/conductor 4000 V

Radio curvatura mín.

para instalación y montajes (instalación fija): 5 x d



con movimiento de enrollamiento repetitivo (instalación flexible): 7,5 x d



guiada sobre polea de desviación (instalación flexible): 10 x d

Rango de temperatura

instalación fija: -50/+90 °C

instalación flexible: -40/+90 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Resistencia a la intemperie

muy bien

Resistencia-UV

muy bien - características mejoradas a causa de la cubierta negra

Esfuerzo de tracción

a imitación de VDE 0298-3 sección 7.1

Características mecánicas

las características más importantes de la cubierta exterior en PUR son:

- muy buena resistencia a la tracción

- muy buena resistencia a la rotura del borde

- muy buena resistencia a la abrasión

- muy buena resistencia a los choques

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 0.6/1 kV

Tensión de prueba

conductor/conductor 4000 V

Radio curvatura mín.

para instalación y montajes (instalación fija): 5 x d



con movimiento de enrollamiento repetitivo (instalación flexible): 7,5 x d



guiada sobre polea de desviación (instalación flexible): 10 x d

Rango de temperatura

instalación fija: -50/+90 °C

instalación flexible: -40/+90 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Resistencia a la intemperie

muy bien

Resistencia-UV

muy bien - características mejoradas a causa de la cubierta negra

Esfuerzo de tracción

a imitación de VDE 0298-3 sección 7.1

Características mecánicas

las características más importantes de la cubierta exterior en PUR son:

- muy buena resistencia a la tracción

- muy buena resistencia a la rotura del borde

- muy buena resistencia a la abrasión

- muy buena resistencia a los choques

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. № de conductores x
sección
ø exterior ± 5% Peso del cobre Peso del cable ≈ esfuerzo de tracción del
elemento de apoyo central máx.
L0724461046 G 1,00 mm²28,2 mm441,6 kg/km992 kg/km25 kN Enviar solicitud
L0724491049 G 1,00 mm²30,7 mm470,4 kg/km1130 kg/km25 kN Enviar solicitud
L0724242524 G 2,50 mm²24,3 mm576 kg/km908 kg/km25 kN Enviar solicitud
L0724302530 G 2,50 mm²28,1 mm720 kg/km1199 kg/km25 kN Enviar solicitud
L0724362536 G 2,50 mm²32,5 mm864 kg/km1473 kg/km25 kN Enviar solicitud
L0724422542 G 2,50 mm²35,8 mm1008 kg/km1770 kg/km25 kN Enviar solicitud
L0724442544 G 2,50 mm²37 mm1056 kg/km1877 kg/km25 kN Enviar solicitud
L0724562556 G 2,50 mm²45,7 mm1344 kg/km2665 kg/km25 kN Enviar solicitud
№ art.
№ de conductores x
sección
ø exterior ± 5%
Peso del cobre
Peso del cable ≈
esfuerzo de tracción del
elemento de apoyo central máx.
L07244610
46 G 1,00 mm²
28,2 mm
441,6 kg/km
992 kg/km
25 kN
L07244910
49 G 1,00 mm²
30,7 mm
470,4 kg/km
1130 kg/km
25 kN
L07242425
24 G 2,50 mm²
24,3 mm
576 kg/km
908 kg/km
25 kN
L07243025
30 G 2,50 mm²
28,1 mm
720 kg/km
1199 kg/km
25 kN
L07243625
36 G 2,50 mm²
32,5 mm
864 kg/km
1473 kg/km
25 kN
L07244225
42 G 2,50 mm²
35,8 mm
1008 kg/km
1770 kg/km
25 kN
L07244425
44 G 2,50 mm²
37 mm
1056 kg/km
1877 kg/km
25 kN
L07245625
56 G 2,50 mm²
45,7 mm
1344 kg/km
2665 kg/km
25 kN

Indicar la longitud de enrollamiento en caso de pedido. ─ Otros dimensiones y colores posible a petición.
