Spreader 722
Cable spreader para aplicaciones en jaula en sistemas de grúas

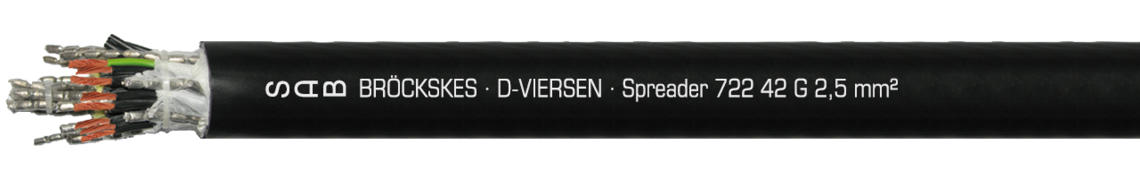

Ejemplo de marcación: SAB BRÖCKSKES · D-VIERSEN · Spreader 722 42 x 2,5 mm²
Aplicación
Cable de alto rendimiento para sistemas de grúas y jaulas de elevación
El cable SAB Spreader 722 está especialmente diseñado para aplicaciones de jaulas de elevación en sistemas de grúas y otros entornos con alta carga mecánica. Con un robusto cubierta exterior de PUR/TMPU (negro, RAL 9005), el cable es resistente al aceite y a la intemperie, asegurando un rendimiento fiable en operaciones verticales de la jaula. Su unidad de suspensión de Aramida integrada soporta hasta 50 m de cable colgante con un factor de seguridad de 5, mientras que el trenzado optimizado de los conductores y la capa de tela no tejida superpuesta proporcionan máxima flexibilidad y durabilidad.
Ideal para grúas industriales, grúas portuarias y aplicaciones de elevación pesada, el cable Spreader 722 es libre de PFAS, diseñado para altas cargas de ruptura, y resistente a UV, ozono y humedad. Con una tensión nominal de 300/500 V, rango de temperatura de -20 °C a +60 °C en operación móvil, y excelente resistencia al aceite y a la intemperie, es la solución perfecta para aplicaciones exigentes de elevación vertical.
Ventajas
- para que alza jaulas
- carga de factura muy alta del fiador
- resistente al aceite
- resistente al tiempo
- sin PFAS
Construcción
| Conductor | venas de cobre |
|---|---|
| Aislamiento | PVC |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334 con conductor de protección amarillo/verde |
| Fiador | Aramida trenzado en torno de plomo. La carga de factura está tan calculada que el cable está soportado con cinco veces más seguridad. |
| Cableado | venas ajustadas en bultos optinado con fiador en el núcleo |
| Envoltura | capa fina de algodón traslapada |
| Cableado | bultos y correas ajustadas optimadas con un fiador en el núcleo |
| Envoltura | capa fina de algodón traslapada |
| Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Color cubierta | negro (RAL 9005) |
venas de cobre
PVC
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334
con conductor de protección amarillo/verde
Aramida trenzado en torno de plomo.
La carga de factura está tan calculada que el cable está soportado con cinco veces más seguridad.
venas ajustadas en bultos optinado con fiador en el núcleo
capa fina de algodón traslapada
bultos y correas ajustadas optimadas con un fiador en el núcleo
capa fina de algodón traslapada
PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2
negro (RAL 9005)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba | 2000 V |
| Rango de temperatura | instalación fija: -20/+60 °C instalación flexible: -20/+60 °C funcionamiento permitido máximo temperatura en el conductor: +70 °C temperatura del cortocircuito en el cocductor: +150 °C |
| Carga extensible | máx. 15 N/mm² x suma de todas las secciones del cable, véase Fiador |
| Recomendado dimensiones de la jaula | enjaule el diámetro min. 30 x d, altura de la jaula ca. 45 x d |
| Velocidad del torno de levantamiento | máx. 160 m/min. |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia a la intemperie | apropíese para los usos en seco, intemperie: cuartos húmedos y mojados así como en el al aire libre con una resistencia muy buena contra el ozono, radiación y humedad ultravioleta
Debido a las cuerdas de plomo, este cable no está libre de contaminantes según la directiva RoHS de la Unión Europea |
Uo/U 300/500 V
2000 V
instalación fija: -20/+60 °C
instalación flexible: -20/+60 °C
funcionamiento permitido máximo temperatura en el conductor: +70 °C
temperatura del cortocircuito en el cocductor: +150 °C
máx. 15 N/mm² x suma de todas las secciones del cable, véase Fiador
enjaule el diámetro min. 30 x d,
altura de la jaula ca. 45 x d
máx. 160 m/min.
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
apropíese para los usos en seco, intemperie: cuartos húmedos y mojados así como en el al aire libre con una resistencia muy buena contra el ozono, radiación y humedad ultravioleta
Debido a las cuerdas de plomo, este cable no está libre de contaminantes según la directiva RoHS de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|
| L07224810 | 48 G 1,00 mm² | 32,1 mm | 460,8 kg/km | 1951 kg/km | Enviar solicitud |
| L07222425 | 24 G 2,50 mm² | 29,7 mm | 576 kg/km | 1660 kg/km | Enviar solicitud |
| L07223025 | 30 G 2,50 mm² | 32,9 mm | 720 kg/km | 2016 kg/km | Enviar solicitud |
| L07223625 | 36 G 2,50 mm² | 36,2 mm | 864 kg/km | 2567 kg/km | Enviar solicitud |
| L07224225 | 42 G 2,50 mm² | 39,2 mm | 1008 kg/km | 3177 kg/km | Enviar solicitud |
| L07224825 | 48 G 2,50 mm² | 41,9 mm | 1152 kg/km | 3556 kg/km | Enviar solicitud |
| L07222035 | 20 G 3,50 mm² | 30,9 mm | 633,6 kg/km | 1722 kg/km | Enviar solicitud |
| L07222435 | 24 G 3,50 mm² | 33,2 mm | 760,3 kg/km | 2073 kg/km | Enviar solicitud |
| L07223035 | 30 G 3,50 mm² | 37 mm | 950,4 kg/km | 2565 kg/km | Enviar solicitud |
| L07223635 | 36 G 3,50 mm² | 40,2 mm | 1140,5 kg/km | 3218 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
