SABdynamic 905 Control

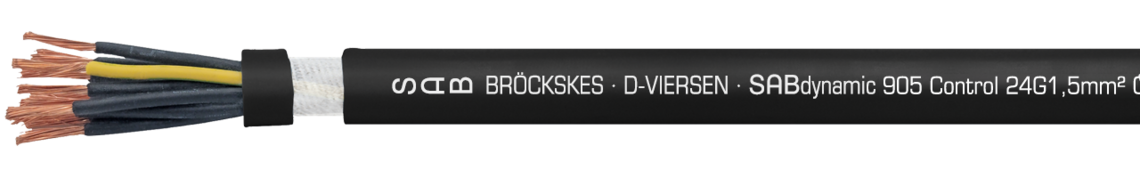

SABdynamic 905 Control cable de energía en SABIX®/PUR, duraderamente flexible, alimentación robusta, resistente al aceite y fignífugo con conductores numerados
SAB BRÖCKSKES · D-VIERSEN · SABdynamic 905 Control 24G1,5mm² cULus AWM Style 21223 AWM I/II A/B 80°C 1000V FT1 FT2 0904-2415 CE
Aplicación
Ventajas
- aprobación cULus
- sin PWIS (PWIS = sustancias que afectan a la humectabilidad de la pintura)
- baja capacidad
- rango de temperatura extremadamente amplio
- sin halógenos
- alta resistencia a la abrasión
- adecuado para trayecto de desplazamiento
- radio curvatura pequeño
- diámetro exterior pequeño
- sin PFAS
Construccion
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado |
| Material cubierta | PUR, con una superficie mate |
| Color cubierta | negro (RAL 9005) |
venas de cobre según IEC 60228, VDE 0295, clase 6
SABIX®
conductores negros y numerados consecutivamente
según EN 50334 + VDE 0293-334, conductor de protección
amarillo/verde a partir de 3 conductores
conductores cableados especialmente ajustados en capas con una capa fina
de algodón sobre cada capa de cableado
PUR, con una superficie mate
negro (RAL 9005)
Datos técnicos
| Tensión nominal | Uo/U 0,6/1 kV |
|---|---|
| Tensión cULus | 1000 V |
| Tensión de prueba | conductor/conductor 4000 V |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: 7,5 x d ciclos de curvatura: > 10 millones |
| Rango de temperatura | DIN VDE instalación fija: -50/+90 °C instalación flexible: -40/+90 °C cULus: hasta +80 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Resistencia al aceite | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Flexibilidad duradera | muy bien |
| Resistencia a UV | según HD 605 |
| Resistencia al ozono | según DIN EN 50396 |
| Resistencia al agua salada | según UL 1309 |
| Sin contaminante | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
1000 V
conductor/conductor 4000 V
instalación fija: 3 x d
instalación flexible: 7,5 x d
ciclos de curvatura: > 10 millones
DIN VDE instalación fija: -50/+90 °C instalación flexible: -40/+90 °C
cULus: hasta +80 °C
según IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
muy bien
según HD 605
según DIN EN 50396
según UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L09040115 | 1 x 1,50 mm² | 0,16 mm | 4,1 mm | 14,4 kg/km | 26 kg/km | Enviar solicitud |
| L09040415 | 4 x 1,50 mm² | 0,16 mm | 7,5 mm | 57,6 kg/km | 89 kg/km | Enviar solicitud |
| L09041215 | 12 x 1,50 mm² | 0,16 mm | 12,2 mm | 172,8 kg/km | 239 kg/km | Enviar solicitud |
| L09041815 | 18 x 1,50 mm² | 0,16 mm | 14,7 mm | 259,2 kg/km | 361 kg/km | Enviar solicitud |
| L09042415 | 15 x 1,50 mm² | 0,16 mm | 17,2 mm | 345,6 kg/km | 470 kg/km | Enviar solicitud |
| L09040125 | 1 x 2,50 mm² | 0,16 mm | 4,8 mm | 24,0 kg/km | 38 kg/km | Enviar solicitud |
| L09040425 | 4 x 2,50 mm² | 0,16 mm | 9,3 mm | 96,0 kg/km | 139 kg/km | Enviar solicitud |
| L09040525 | 5 x 2,50 mm² | 0,16 mm | 10,6 mm | 120,0 kg/km | 179 kg/km | Enviar solicitud |
| L09040725 | 7 x 2,50 mm² | 0,16 mm | 12,3 mm | 168,0 kg/km | 254 kg/km | Enviar solicitud |
| L09041225 | 12 x 2,50 mm² | 0,16 mm | 15,7 mm | 288,0 kg/km | 394 kg/km | Enviar solicitud |
| L09041825 | 18 x 2,50 mm² | 0,16 mm | 18,4 mm | 432,0 kg/km | 578 kg/km | Enviar solicitud |
| L09042425 | 24 x 2,50 mm² | 0,16 mm | 22,1 mm | 576,0 kg/km | 768 kg/km | Enviar solicitud |
| L09040140 | 1 x 4,00 mm² | 0,16 mm | 5,5 mm | 38,4 kg/km | 55 kg/km | Enviar solicitud |
| L09040440 | 4 x 4,00 mm² | 0,16 mm | 11,2 mm | 153,6 kg/km | 216 kg/km | Enviar solicitud |
| L09040540 | 5 x 4,00 mm² | 0,16 mm | 12,4 mm | 192,0 kg/km | 270 kg/km | Enviar solicitud |
| L09040160 | 1 x 6,00 mm² | 0,21 mm | 6,4 mm | 57,6 kg/km | 77 kg/km | Enviar solicitud |
| L09040460 | 4 x 6,00 mm² | 0,21 mm | 13,5 mm | 230,4 kg/km | 309 kg/km | Enviar solicitud |
| L09040560 | 5 x 6,00 mm² | 0,21 mm | 15,3 mm | 288,0 kg/km | 404 kg/km | Enviar solicitud |
| L09040161 | 1 x 10,0 mm² | 0,21 mm | 8,5 mm | 96,0 kg/km | 125 kg/km | Enviar solicitud |
| L09040461 | 4 x 10,0 mm² | 0,21 mm | 15,8 mm | 384 kg/km | 490 kg/km | Enviar solicitud |
| L09040561 | 5 x 10,0 mm² | 0,21 mm | 17,9 mm | 480,0 kg/km | 619 kg/km | Enviar solicitud |
| L09040162 | 1 x 16,0 mm² | 0,21 mm | 8,7 mm | 153,6 kg/km | 180 kg/km | Enviar solicitud |
| L09040462 | 4 x 16,0 mm² | 0,21 mm | 19,9 mm | 614,4 kg/km | 774 kg/km | Enviar solicitud |
| L09040562 | 5 x 16,0 mm² | 0,21 mm | 22,3 mm | 768,0 kg/km | 985 kg/km | Enviar solicitud |
| L09040163 | 1 x 25,0 mm² | 0,21 mm | 10,3 mm | 240,0 kg/km | 270 kg/km | Enviar solicitud |
| L09040463 | 4 x 25,0 mm² | 0,21 mm | 23,2 mm | 960,0 kg/km | 1129 kg/km | Enviar solicitud |
| L09040164 | 1 x 35,0 mm² | 0,21 mm | 11,9 mm | 336,0 kg/km | 374 kg/km | Enviar solicitud |
| L09040464 | 4 x 35,0 mm² | 0,21 mm | 27,2 mm | 1344,0 kg/km | 1586 kg/km | Enviar solicitud |
| L09040165 | 1 x 50,0 mm² | 0,31 mm | 13,8 mm | 480,0 kg/km | 531 kg/km | Enviar solicitud |
| L09040465 | 4 x 50,0 mm² | 0,31 mm | 32,6 mm | 1920,0 kg/km | 2295 kg/km | Enviar solicitud |
| L09040466 | 4 x 70,0 mm² | 0,31 mm | 16,5 mm | 672,0 kg/km | 750 kg/km | Enviar solicitud |
| L09040167 | 1 x 95,0 mm² | 0,31 mm | 19,5 mm | 912,0 kg/km | 1005 kg/km | Enviar solicitud |
| L09040168 | 1 x 120,0 mm² | 0,31 mm | 21,7 mm | 1152,0 kg/km | 1268 kg/km | Enviar solicitud |
| L09040169 | 1 x 150,0 mm² | 0,31 mm | 24,5 mm | 1440,0 kg/km | 1604 kg/km | Enviar solicitud |
| L09040170 | 1 x 185,0 mm² | 0,41 mm | 26,8 mm | 1776,0 kg/km | 1955 kg/km | Enviar solicitud |
sección
± 10%
Otros dimensiones y colores posible a petición.
