S 960 P red
Cable de control, PUR, con conductores numerados y rojos, duraderamente flexible

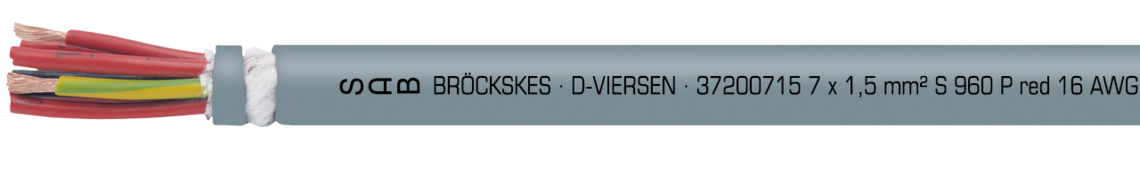

Ejemplo de marcaciòn por S 960 P red 37200715: SAB BRÖCKSKES · D-VIERSEN · 37200715 7 x 1,5 mm² S 960 P red 16 AWG/7c 37201607 UL AWM Style 21060 80°C 600V CSA AWM I/II A/B 80°C 600V FT1 FT2 CE
Aplicación
Este cable con aprobación UL, CSA, alta resistencia a la abrasión y muy buena resistencia a los productos químicos y al aceite es especialmente adecuado para un uso permanentemente flexible en cadenas de arrastre, por ejemplo, en la tecnología de manipulación, transporte y automatización.
Ventajas
- muy buena resistencia al aceite
- muy buena resistencia química
- alta resistencia a la abrasión
- muy buena flexibilidad
Informaciones adicionales
¡A petición posible!
- con cubierta naranja y conductores negros o azules
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | conductores rojos y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | conductores cableados especialmente ajustados en capas con una copa fina de algodón sobre la capa |
| Material cubierta | PU segúnUL 758 con una superficie mate |
| Color cubierta | gris (RAL 7000) |
venas de cobre según IEC 60228, VDE 0295, clase 6
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores rojos y numerados consecutivamente según EN 50334 + VDE 0293-334,
conductor de protección amarillo/verde a partir de 3 conductores
conductores cableados especialmente ajustados en capas con una copa fina de algodón sobre la capa
PU segúnUL 758 con una superficie mate
gris (RAL 7000)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión UL/CSA | 600 V |
| Tensión de prueba | conductor/conductor 2000 V |
| Radio curvatura mín. | duraderamente flexible: 7,5 x d |
| Resistencia radiación | 5 x 10⁷ cJ/kg |
| Rango de temperatura | DIN VDE instalación fija: -40/+70°C DIN VDE instalación flexible: +5/+70°C UL/CSA: hasta +80°C |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, CSA FT1, FT2 |
| Resistencia al aceite | muy bien - oilrating 60°C según UL 758 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
600 V
conductor/conductor 2000 V
duraderamente flexible: 7,5 x d
5 x 10⁷ cJ/kg
DIN VDE instalación fija: -40/+70°C
DIN VDE instalación flexible: +5/+70°C
UL/CSA: hasta +80°C
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1, CSA FT1, FT2
muy bien - oilrating 60°C según UL 758
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L37200205 | 2 x 0,50 mm² | 0,16 mm | 6,4 mm | 10,6 kg/km | 46 kg/km | Enviar solicitud |
| L37200305 | 3 x 0,50 mm² | 0,16 mm | 6,7 mm | 15,8 kg/km | 54 kg/km | Enviar solicitud |
| L37200405 | 4 x 0,50 mm² | 0,16 mm | 7,1 mm | 21,1 kg/km | 63 kg/km | Enviar solicitud |
| L37200505 | 5 x 0,50 mm² | 0,16 mm | 7,7 mm | 26,4 kg/km | 77 kg/km | Enviar solicitud |
| L37200705 | 7 x 0,50 mm² | 0,16 mm | 8,8 mm | 37 kg/km | 104 kg/km | Enviar solicitud |
| L37201205 | 12 x 0,50 mm² | 0,16 mm | 10,5 mm | 63,4 kg/km | 145 kg/km | Enviar solicitud |
| L37201805 | 18 x 0,50 mm² | 0,16 mm | 12 mm | 95 kg/km | 200 kg/km | Enviar solicitud |
| L37202505 | 25 x 0,50 mm² | 0,16 mm | 14,3 mm | 132 kg/km | 268 kg/km | Enviar solicitud |
| L37203405 | 34 x 0,50 mm² | 0,16 mm | 15,2 mm | 179,5 kg/km | 349 kg/km | Enviar solicitud |
| L37205005 | 50 x 0,50 mm² | 0,16 mm | 18,5 mm | 264 kg/km | 364 kg/km | Enviar solicitud |
| L37206105 | 61 x 0,50 mm² | 0,16 mm | 20 mm | 322,1 kg/km | 443 kg/km | Enviar solicitud |
| L37200207 | 2 x 0,75 mm² | 0,16 mm | 6,8 mm | 14,4 kg/km | 55 kg/km | Enviar solicitud |
| L37200307 | 3 x 0,75 mm² | 0,16 mm | 7,1 mm | 21,6 kg/km | 62 kg/km | Enviar solicitud |
| L37200407 | 4 x 0,75 mm² | 0,16 mm | 7,6 mm | 28,8 kg/km | 74 kg/km | Enviar solicitud |
| L37200507 | 5 x 0,75 mm² | 0,16 mm | 8,2 mm | 36 kg/km | 89 kg/km | Enviar solicitud |
| L37200707 | 7 x 0,75 mm² | 0,16 mm | 9,5 mm | 50,4 kg/km | 121 kg/km | Enviar solicitud |
| L37201207 | 12 x 0,75 mm² | 0,16 mm | 11,3 mm | 86,4 kg/km | 171 kg/km | Enviar solicitud |
| L37201807 | 18 x 0,75 mm² | 0,16 mm | 13,1 mm | 129,6 kg/km | 239 kg/km | Enviar solicitud |
| L37202507 | 25 x 0,75 mm² | 0,16 mm | 15,8 mm | 180 kg/km | 329 kg/km | Enviar solicitud |
| L37203407 | 34 x 0,75 mm² | 0,16 mm | 17,5 mm | 244,8 kg/km | 335 kg/km | Enviar solicitud |
| L37205007 | 50 x 0,75 mm² | 0,16 mm | 20,2 mm | 360 kg/km | 596 kg/km | Enviar solicitud |
| L37206107 | 61 x 0,75 mm² | 0,16 mm | 23,5 mm | 439,2 kg/km | 781 kg/km | Enviar solicitud |
| L37200210 | 2 x 1,00 mm² | 0,16 mm | 7 mm | 19,2 kg/km | 61 kg/km | Enviar solicitud |
| L37200310 | 3 x 1,00 mm² | 0,16 mm | 7,3 mm | 28,8 kg/km | 70 kg/km | Enviar solicitud |
| L37200410 | 4 x 1,00 mm² | 0,16 mm | 7,9 mm | 38,4 kg/km | 85 kg/km | Enviar solicitud |
| L37200510 | 5 x 1,00 mm² | 0,16 mm | 8,5 mm | 48 kg/km | 103 kg/km | Enviar solicitud |
| L37200710 | 7 x 1,00 mm² | 0,16 mm | 9,8 mm | 67,2 kg/km | 131 kg/km | Enviar solicitud |
| L37201210 | 12 x 1,00 mm² | 0,16 mm | 11,7 mm | 115,2 kg/km | 202 kg/km | Enviar solicitud |
| L37201810 | 18 x 1,00 mm² | 0,16 mm | 13,6 mm | 172,8 kg/km | 297 kg/km | Enviar solicitud |
| L37202510 | 25 x 1,00 mm² | 0,16 mm | 16,4 mm | 240 kg/km | 392 kg/km | Enviar solicitud |
| L37203410 | 34 x 1,00 mm² | 0,16 mm | 18 mm | 326,4 kg/km | 521 kg/km | Enviar solicitud |
| L37205010 | 50 x 1,00 mm² | 0,16 mm | 22,3 mm | 480 kg/km | 784 kg/km | Enviar solicitud |
| L37206110 | 61 x 1,00 mm² | 0,16 mm | 24,4 mm | 585,6 kg/km | 965 kg/km | Enviar solicitud |
| L37200215 | 2 x 1,50 mm² | 0,16 mm | 7,6 mm | 28,8 kg/km | 74 kg/km | Enviar solicitud |
| L37200315 | 3 x 1,50 mm² | 0,16 mm | 8 mm | 43,2 kg/km | 90 kg/km | Enviar solicitud |
| L37200415 | 4 x 1,50 mm² | 0,16 mm | 8,6 mm | 57,6 kg/km | 109 kg/km | Enviar solicitud |
| L37200515 | 5 x 1,50 mm² | 0,16 mm | 9,3 mm | 72 kg/km | 134 kg/km | Enviar solicitud |
| L37200715 | 7 x 1,50 mm² | 0,16 mm | 10,8 mm | 100,8 kg/km | 184 kg/km | Enviar solicitud |
| L37201215 | 12 x 1,50 mm² | 0,16 mm | 12,9 mm | 172,8 kg/km | 269 kg/km | Enviar solicitud |
| L37201815 | 18 x 1,50 mm² | 0,16 mm | 15,1 mm | 259,2 kg/km | 392 kg/km | Enviar solicitud |
| L37202515 | 25 x 1,50 mm² | 0,16 mm | 18,3 mm | 360 kg/km | 529 kg/km | Enviar solicitud |
| L37203415 | 34 x 1,50 mm² | 0,16 mm | 20,4 mm | 489,6 kg/km | 695 kg/km | Enviar solicitud |
| L37205015 | 50 x 1,50 mm² | 0,16 mm | 24,8 mm | 720 kg/km | 1056 kg/km | Enviar solicitud |
| L37206115 | 61 x 1,50 mm² | 0,16 mm | 27,7 mm | 878,4 kg/km | 1282 kg/km | Enviar solicitud |
| L37200225 | 2 x 2,50 mm² | 0,16 mm | 9,2 mm | 48 kg/km | 110 kg/km | Enviar solicitud |
| L37200325 | 3 x 2,50 mm² | 0,16 mm | 9,7 mm | 72 kg/km | 136 kg/km | Enviar solicitud |
| L37200425 | 4 x 2,50 mm² | 0,16 mm | 10,5 mm | 96 kg/km | 168 kg/km | Enviar solicitud |
| L37200525 | 5 x 2,50 mm² | 0,16 mm | 11,5 mm | 120 kg/km | 202 kg/km | Enviar solicitud |
| L37200725 | 7 x 2,50 mm² | 0,16 mm | 13,5 mm | 168 kg/km | 269 kg/km | Enviar solicitud |
| L37201225 | 12 x 2,50 mm² | 0,16 mm | 16,6 mm | 288 kg/km | 436 kg/km | Enviar solicitud |
| L37201825 | 18 x 2,50 mm² | 0,16 mm | 19,9 mm | 432 kg/km | 637 kg/km | Enviar solicitud |
| L37202525 | 25 x 2,50 mm² | 0,16 mm | 25,4 mm | 600 kg/km | 922 kg/km | Enviar solicitud |
| L37200340 | 3 x 4,00 mm² | 0,16 mm | 11,8 mm | 115,2 kg/km | 207 kg/km | Enviar solicitud |
| L37200440 | 4 x 4,00 mm² | 0,16 mm | 11,9 mm | 153,6 kg/km | 246 kg/km | Enviar solicitud |
| L37200540 | 5 x 4,00 mm² | 0,16 mm | 13,1 mm | 192 kg/km | 298 kg/km | Enviar solicitud |
| L37200740 | 7 x 4,00 mm² | 0,16 mm | 16,6 mm | 268,8 kg/km | 413 kg/km | Enviar solicitud |
| L37200360 | 3 x 6,00 mm² | 0,21 mm | 13,4 mm | 172,8 kg/km | 302 kg/km | Enviar solicitud |
| L37200460 | 4 x 6,00 mm² | 0,21 mm | 14,5 mm | 230,4 kg/km | 368 kg/km | Enviar solicitud |
| L37200560 | 5 x 6,00 mm² | 0,21 mm | 16 mm | 288 kg/km | 457 kg/km | Enviar solicitud |
| L37200461 | 4 x 10,0 mm² | 0,21 mm | 17,9 mm | 384 kg/km | 600 kg/km | Enviar solicitud |
| L37200561 | 5 x 10,0 mm² | 0,21 mm | 19,7 mm | 480 kg/km | 749 kg/km | Enviar solicitud |
| L37200462 | 4 x 16,0 mm² | 0,21 mm | 20,9 mm | 614,4 kg/km | 856 kg/km | Enviar solicitud |
| L37200562 | 5 x 16,0 mm² | 0,21 mm | 24,2 mm | 768 kg/km | 1093 kg/km | Enviar solicitud |
| L37200463 | 4 x 25,0 mm² | 0,21 mm | 25,9 mm | 960 kg/km | 1328 kg/km | Enviar solicitud |
| L37200563 | 5 x 25,0 mm² | 0,21 mm | 28,5 mm | 1200 kg/km | 1620 kg/km | Enviar solicitud |
| L37200464 | 4 x 35,0 mm² | 0,21 mm | 29,2 mm | 1344 kg/km | 1733 kg/km | Enviar solicitud |
| L37200564 | 5 x 35,0 mm² | 0,21 mm | 32,3 mm | 1680 kg/km | 2113 kg/km | Enviar solicitud |
| L37200465 | 4 x 50,0 mm² | 0,21 mm | 34,3 mm | 1920 kg/km | 2469 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
