SAB GSE cable especial para puesta a tierra

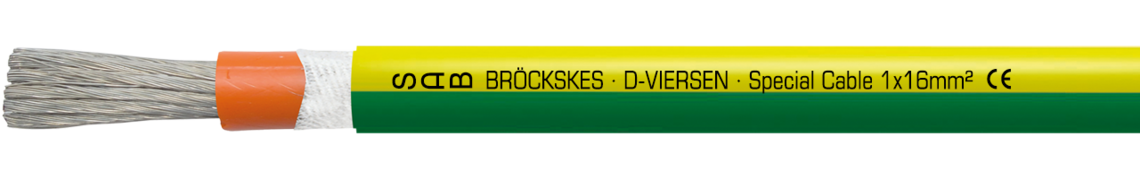

Cable unipolar de puesta a tierra, flexible
Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · Special Cable 1x16mm² CE
Aplicación
El cable especial S GSE para la conexión a tierra es un cable flexible de un solo conductor, diseñado específicamente para aplicaciones móviles, como la conexión entre vehículos de repostaje y aviones. Garantiza una compensación de potencial segura durante el repostaje y asegura una conexión a tierra fiable de los aviones en hangares y pasarelas de embarque.
Ventajas
- sin halógenos
- antiinflamable y auto-extinguible
- buena resistencia al aceite y combustible
- sin PFAS
Construcción
| Conductor | venas de cobre estañado según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | SABIX® material thermoplastico, naranja |
| Envoltura | capa fina de algodón |
| Material cubierta | SABIX® material thermoplastico |
| Color cubierta | amarillo/verde (RAL 6018/1021) |
venas de cobre estañado según IEC 60228, VDE 0295, clase 5
SABIX® material thermoplastico, naranja
capa fina de algodón
SABIX® material thermoplastico
amarillo/verde (RAL 6018/1021)
Datos técnicos
| Tensión nominal | Uo/U 0,6/1 kV |
|---|---|
| Tensión de prueba | conductor/conductor 10 kV |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Rango de temperatura | instalación fija: -40/+90 °C instalación flexible: -30/+90 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | sin propagación de la llama según IEC 60332. Así como antiinflamable y auto-extinguible según IEC 60332-1-2 + EN 60332-1-2 + NF C 32-070 C1 |
| Corrosividad | IEC 60754-2 + EN 50267-2-2 no desprendimiento de gases corrosivos |
| Densidad de humo | según IEC 61034 + EN 61034 |
| Toxicidad | según NX 70-100 |
| Resistencia al aceite y combustible | según EN 50264-1 + VDE 0260-264-1 |
| Resistencia a UV y la intemperie | bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 0,6/1 kV
conductor/conductor 10 kV
instalación fija: 5 x d
instalación flexible: 10 x d
instalación fija: -40/+90 °C
instalación flexible: -30/+90 °C
según IEC 60754-1 + VDE 0482-754-1
sin propagación de la llama según IEC 60332.
Así como antiinflamable y auto-extinguible según IEC 60332-1-2 + EN 60332-1-2 + NF C 32-070 C1
IEC 60754-2 + EN 50267-2-2 no desprendimiento de gases corrosivos
según IEC 61034 + EN 61034
según NX 70-100
según EN 50264-1 + VDE 0260-264-1
bien
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ |
Impedanciaal corriente paralela 20°C máx. | |
|---|---|---|---|---|---|---|
| L67109029 | 1 x 16,0 mm² | 10,6 mm | 153,6 kg/km | 237 kg/km | 1,24 Ω/km | Enviar solicitud |
± 10%
paralela 20°C máx.
Otros dimensiones y colores posible a petición.
