SAB S 745 - Exploration
cable de control duraderamente flexible, robusto y resistente al aceite

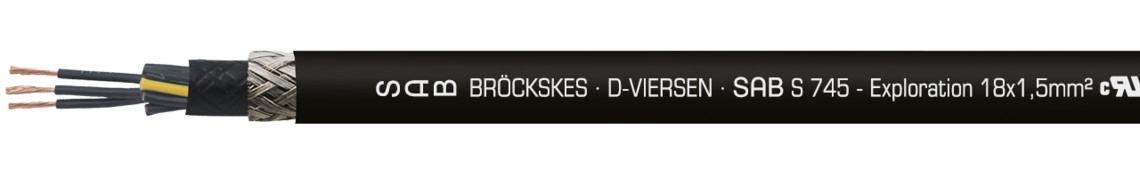

Ejemplo de marcacion para S S 745 - Exploration 07451815: SAB BRÖCKSKES · D-VIERSEN · SAB S 745 - Exploration 18x1,5mm² cULus AWM Style 21233 80°C 1000V AWM I/II A/B 80°C 1000V FT1 FT2 0745-0715 CE
Aplicación
Cable de control blindado sin halógenos para cargas permanentemente flexibles en cadenas en entornos hostiles, p. ej. plataformas de perforación o en el área húmeda de máquinas herramientas y líneas de producción. En interiores y exteriores.
Ventajas
- con aprobación UL/cUL
- rango de temperatura
- extremadamente amplio
- pequeño diámetro exterior
- pequeño peso del cable
- largos caminos posibles
- buenas características EMC
Informaciones adicionales
Cable híbridos posible a petición!
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334 y conductor de protección amarillo/verde |
| Cubierta interior: | SABIX® (solo para cables multipolares) |
| Pantalla | trenzado de cobre estañado |
| Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Color cubierta | negro (RAL 9005) |
venas de cobre según IEC 60228, VDE 0295, clase 6
SABIX®
conductores negros y numerados consecutivamente
según EN 50334 + VDE 0293-334 y conductor de protección amarillo/verde
SABIX® (solo para cables multipolares)
trenzado de cobre estañado
PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2
negro (RAL 9005)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión UL/cUL | 600 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | duraderamente flexible: 10 x d |
| Rango de temperatura | DIN VDE instalación fija: -50/+90 °C DIN VDE instalación flexible*: -45/+90 °C UL/cUL: hasta +80 °C
*instalado protegidamente |
| Resistencia al al frío | -50°C según DIN EN 60811-506 |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,cUL FT1 FT2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Reistente al barro | muy bien - según IEC 60092-360, IEC 61892-4, NEK TS 606 |
| Resistencia-UV | según HD 605 |
| Resistencia al ozono | según DIN EN 50396 |
| Resistencia al agua salada | se gúnUL 1309 |
| Sin contaminante | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
600 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
duraderamente flexible: 10 x d
DIN VDE instalación fija: -50/+90 °C
DIN VDE instalación flexible*: -45/+90 °C
UL/cUL: hasta +80 °C
*instalado protegidamente
-50°C según DIN EN 60811-506
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y autoextinguible
según IEC 60332-1-2 + VDE 0482-332-1-2,cUL FT1 FT2
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
muy bien - según IEC 60092-360, IEC 61892-4, NEK TS 606
según HD 605
según DIN EN 50396
se gúnUL 1309
gemäß RoHS-Richtlinie der Europäischen Union
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L07450315 | 3 x 1,50 mm² | 0,16 mm | 7,8 mm | 66,8 kg/km | 97 kg/km | Enviar solicitud |
| L07450515 | 5 x 1,50 mm² | 0,16 mm | 9,1 mm | 96,1 kg/km | 136 kg/km | Enviar solicitud |
| L07451815 | 18 x 1,50 mm² | 0,16 mm | 15,5 mm | 287,9 kg/km | 402 kg/km | Enviar solicitud |
| L07452515 | 25 x 1,50 mm² | 0,16 mm | 19 mm | 469,8 kg/km | 608 kg/km | Enviar solicitud |
| L07450325 | 3 x 2,50 mm² | 0,16 mm | 10,1 mm | 102,3 kg/km | 157 kg/km | Enviar solicitud |
| L07450525 | 5 x 2,50 mm² | 0,16 mm | 11,3 mm | 171 kg/km | 233 kg/km | Enviar solicitud |
| L07451825 | 18 x 2,50 mm² | 0,16 mm | 26,2 mm | 542,7 kg/km | 702 kg/km | Enviar solicitud |
| L07452525 | 25 x 2,50 mm² | 0,16 mm | 24,9 mm | 744,7 kg/km | 989 kg/km | Enviar solicitud |
| L07450440 | 4 x 4,00 mm² | 0,16 mm | 12,5 mm | 202,3 kg/km | 271 kg/km | Enviar solicitud |
| L07450160 | 1 x 6,00 mm² | 0,21 mm | 6,4 mm | 75,2 kg/km | 88 kg/km | Enviar solicitud |
| L07450460 | 4 x 6,00 mm² | 0,21 mm | 15,3 mm | 327,9 kg/km | 423 kg/km | Enviar solicitud |
| L07450161 | 1 x 10,0 mm² | 0,21 mm | 7,4 mm | 117,3 kg/km | 135 kg/km | Enviar solicitud |
| L07450162 | 1 x 16,0 mm² | 0,21 mm | 8,6 mm | 179,8 kg/km | 198 kg/km | Enviar solicitud |
| L07450462 | 4 x 16,0 mm² | 0,21 mm | 22,3 mm | 743 kg/km | 977 kg/km | Enviar solicitud |
| L07450163 | 1 x 25,0 mm² | 0,21 mm | 10,6 mm | 287,6 kg/km | 304 kg/km | Enviar solicitud |
| L07450165 | 1 x 50,0 mm² | 0,31 mm | 14,7 mm | 576,9 kg/km | 605 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
