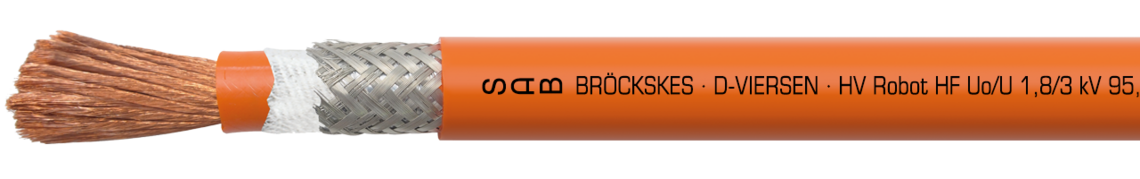

HV Robot HF
cable unipolares de alta tensión en Besilen®/PUR, altamente flexible con pantalla general de cobre y aprobación cULus
SAB BRÖCKSKES D-VIERSEN HV Robot HF Uo/U 1,8/3 kV 95,0mm² cULus AWM Style 12150 AWM I/II A/B 80°C 2000V FT1 FT2
Aplicación
Ventajas
- extremente flexible
- con aprobación cULus
- buenas características EMC
- sin halógenos
- flexible en bajas temperaturas
- resistente al calor
- antiinflamable y autoextinguible
- resistencia a la intemperie
- alta protección contra las influencias ambientales
- extremadamente excelente resistencia mecánica
- para robots
- sin PFAS
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | Besilen® |
| Envoltura | capa fina de algodón |
| Pantalla | Geflecht aus verzinnten Cu-Runddrähten |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Color cubierta | naranja (RAL 2003) |
venas de cobre
según IEC 60228, VDE 0295, clase 6
Besilen®
capa fina de algodón
Geflecht aus verzinnten Cu-Runddrähten
capa fina de algodón
PUR, TMPU
según EN 50363-10-2 + VDE 0207-363-10-2
naranja (RAL 2003)
Datos técnicos
| Tensión nominal | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
|---|---|
| Tensión cULus | 2000 V |
| Tensión de prueba | 6500 V |
| Intensidad de corriente | según VDE 0298-4, ver capítulo N „Datos técnicos“ |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: 6 x d |
| Rango de temperatura | DIN VDE cULus: hasta +80°C instalación fija: -50/+90°C instalación flexible: -40/+90°C restringido: +100°C / 10000h +125°C / 2000h |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Resistencia al hidrólisis y microbio | muy bien según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia a la intemperie | muy bien según HD 605 |
| Resistencia al agua salada | muy bien según UL 1309 |
| Resistencia al ozono | muy bien según DIN EN 50396 |
| Reistente al barro | muy bien según IEC 60092-360, IEC 61892-4, NEK TS 606 |
| CaracterÌsticas mecánicas | las características más importantes de la cubierta exterior en PUR son: - muy buena resistencia a la tracción - muy buena resistencia a la rotura del borde - muy buena resistencia a la abrasión, - muy buena resistencia a los choques - muy buena resistencia a los cortes |
| Sin contaminante | según RoHS directiva de la Unión Europea, ver capítulo N „Datos técnicos“ |
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
2000 V
6500 V
según VDE 0298-4,
ver capítulo N „Datos técnicos“
instalación fija: 3 x d
instalación flexible: 6 x d
DIN VDE cULus: hasta +80°C
instalación fija: -50/+90°C
instalación flexible: -40/+90°C
restringido: +100°C / 10000h
+125°C / 2000h
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y autoextinguible
según IEC 60332-1-2 + VDE 0482-332-1-2,
cULus FT1, FT2
muy bien - TMPU
según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
muy bien
según EN 50363-10-2 + VDE 0207-363-10-2
muy bien según HD 605
muy bien según UL 1309
muy bien según DIN EN 50396
muy bien
según IEC 60092-360, IEC 61892-4, NEK TS 606
las características más importantes
de la cubierta exterior en PUR son:
- muy buena resistencia a la tracción
- muy buena resistencia a la rotura del borde
- muy buena resistencia a la abrasión,
- muy buena resistencia a los choques
- muy buena resistencia a los cortes
según RoHS directiva de la Unión Europea,
ver capítulo N „Datos técnicos“
Dimensión
| № art. | Sección nominal | Mayor alambre ø | ø exterior máx. | Peso del cobre | Peso del cable ≈ |
Resistencia del corriente continua a 20°C según VDE 0812 máx. Ω/km | |
|---|---|---|---|---|---|---|---|
| L39132507 | 25,0mm² | 0,21mm | 14,0mm | 302,1 kg/km | 391 kg/km | 0,78 | Enviar solicitud |
| L39133507 | 35,0mm² | 0,21mm | 15,4mm | 404,7 kg/km | 506 kg/km | 0,554 | Enviar solicitud |
| L39135007 | 50,0mm² | 0,31mm | 17,5mm | 591,5 kg/km | 707 kg/km | 0,386 | Enviar solicitud |
| L39137007 | 70,0mm² | 0,31mm | 19,8mm | 802,2 kg/km | 938 kg/km | 0,272 | Enviar solicitud |
| L39139507 | 95,0mm² | 0,31mm | 23,4mm | 1066,8 kg/km | 1259 kg/km | 0,206 | Enviar solicitud |
| L39131207 | 120,0mm² | 0,31mm | 25,2mm | 1313,0 kg/km | 1524 kg/km | 0,161 | Enviar solicitud |
continua a 20°C según
VDE 0812 máx. Ω/km
Otros dimensiones y colores posible a petición.
