HV 1500 - SCP
Cable unipolar HV altamente flexible, aislado de silicona con cubierta de TPE-U y pantalla de cobre general

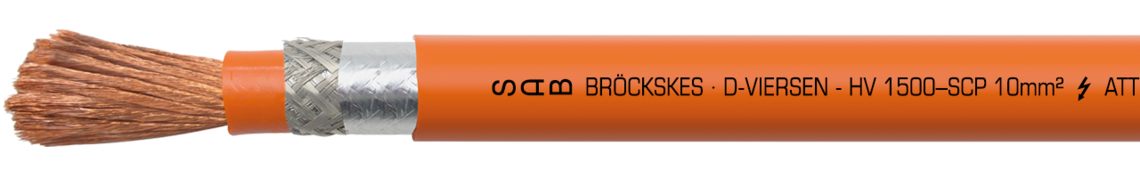

Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCP 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC
Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.
Ventajas
- resistencia mecánica extremadamente alta
- buenas características EMC
- muy flexible
- resistente a la intemperie
- sin halógenos
- rango de aplicación de -50°C a +125°C
- sin PFAS
Informaciones adicionales
Certificados
Construcción, materiales y ensayos en referencia a:
- DIN EN 13602
- ISO 19642
- DIN EN 50525
- DIN EN 50363
- DIN EN 50620
- DIN EN 60811
En casos individuales, la aplicación específica debe acordarse con S Bröckskes.
Construcción
| Conductor | venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual |
|---|---|
| Aislamiento | caucho de silicona |
| Pantalla | trenzado de cobre estañado cobertura óptica ≥ 85% hoja aluminizada, lado metálico hacia adentro |
| Material cubierta | TPE-U |
| Color cubierta | naranja (RAL 2003) |
venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual
caucho de silicona
trenzado de cobre estañado
cobertura óptica ≥ 85%
hoja aluminizada, lado metálico hacia adentro
TPE-U
naranja (RAL 2003)
Datos técnicos
| Dimensiones según la norma | ISO 19642-5 |
|---|---|
| Tensión de servicio | 1000 V AC / 1500 V DC |
| Tensión de prueba | prueba de chispa 8000 V conductor/pantalla 10000 V |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: 5 x d |
| Rango de temperatura | -50/+90 °C vida útil limitada: +125 °C (2000 h) |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia a UV y la intemperie | según HD 605 |
| Resistencia al ozono | según DIN EN 50396 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
ISO 19642-5
1000 V AC / 1500 V DC
prueba de chispa 8000 V
conductor/pantalla 10000 V
instalación fija: 3 x d
instalación flexible: 5 x d
-50/+90 °C
vida útil limitada:
+125 °C (2000 h)
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
según HD 605
según DIN EN 50396
según RoHS directiva de la Unión Europea
HV 1500 - SCP (dimensión según ISO 19642)
| № art. | Sección nominal |
Aprox. ø del conductor | ø exterior | Peso del cobre | Peso del cable ≈ |
Impedanciaal corriente paralela 20°C máx. | |
|---|---|---|---|---|---|---|---|
| L39151327 | 10,00 mm² | 6,0 -0,7 mm | 8,1 -0,6 mm | 134,7 kg/km | 153 kg/km | 1,91 Ω/km | Enviar solicitud |
| L39151337 | 16,00 mm² | 7,2 -0,8 mm | 9,6 -0,6 mm | 200,8 kg/km | 224 kg/km | 1,21 Ω/km | Enviar solicitud |
| L39151347 | 25,00 mm² | 8,7 -0,8 mm | 11,3 -0,6 mm | 311,1 kg/km | 327 kg/km | 0,78 Ω/km | Enviar solicitud |
| L39151357 | 35,00 mm² | 10,4 -1,0 mm | 13,2 -0,6 mm | 420,6 kg/km | 451 kg/km | 0,554 Ω/km | Enviar solicitud |
| L39151367 | 50,00 mm² | 12,2 -1,2 mm | 15,2 -0,6 mm | 581,8 kg/km | 635 kg/km | 0,386 Ω/km | Enviar solicitud |
| L39151377 | 70,00 mm² | 14,4 -1,4 mm | 17,4 -0,8 mm | 794,6 kg/km | 847 kg/km | 0,227 Ω/km | Enviar solicitud |
| L39151387 | 95,00 mm² | 16,7 -1,4 mm | 19,9 -0,8 mm | 1095,9 kg/km | 1137 kg/km | 0,206 Ω/km | Enviar solicitud |
conductor
paralela 20°C máx.
Otros dimensiones y colores posible a petición.
