CATLine CAT 6A R flex
cable de Gigabit Ethernet CAT 6A, sin halógenos, duraderamente flexible

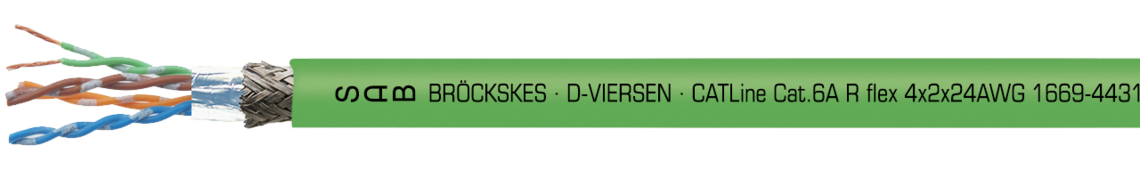

Ejemplo de marcación por CATLine CAT 6A R flex 16694631: SAB BRÖCKSKES • D-VIERSEN • Cat. 6A R flex 4x2x26AWG 1669-4631 CE
Aplicación
Este cable Ethernet CAT 6A está especialmente construido para su uso en vehículos ferroviarios para una instalación flexible y protegida en interiores, p. Ej. adecuado en controles de puerta o en tubos protectores. El cable CAT 6A flexible también es adecuado para instalación en exteriores, p. Ej. Se puede utilizar en el bogie para cargas mecánicas ligeras a moderadas.
Ventajas
- duraderamente flexible
- sin halógenos
- sin propagación de la llama
- antiinflamable y autoextinguible
- buena resistencia al aceite y combustible
- buena resistencia al ozono, UV y a la intemperie
- buena resistencia a ácidos y alcalinos
- buena contra productos químicos agresivos
- para la instalación exterior
- cumple los requisitos de protección contra incendios R15 (EL1A) y R16 (EL1B) según EN 45545-2 para niveles de peligro HL1-3
- retardante de llama según UN/ECE R118
Informaciones adicionales

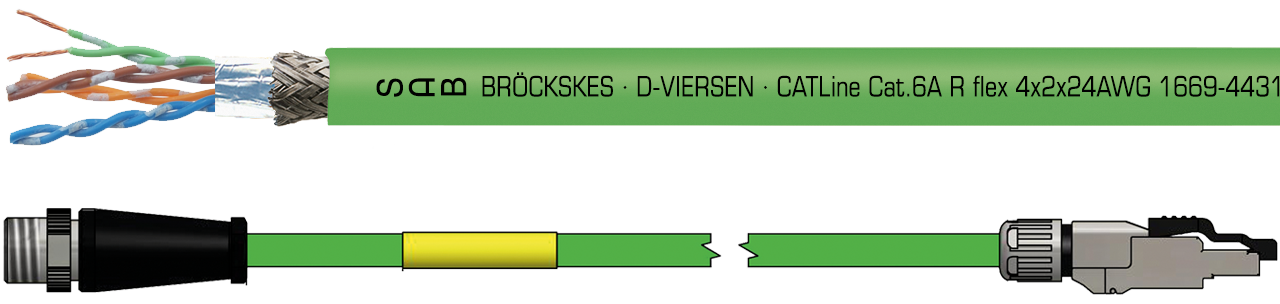

también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 1669-4431: 4 x 2 x 24 AWG 1669-4631: 4 x 2 x 26 AWG |
|---|---|
| Conductor | venas de cobre, hilo fino |
| Aislamiento | SABIX® e especiales |
| Código ident. | blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón |
| Cableado | en pares, pares juntos |
| Envoltura | hoja |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Material cubierta | SABIX® e especiales |
| Color cubierta | verde (similar RAL 6018) |
1669-4431: 4 x 2 x 24 AWG
1669-4631: 4 x 2 x 26 AWG
venas de cobre, hilo fino
SABIX® e especiales
blanco-azul/azul, blanco-naranja/naranja,
blanco-verde/verde, blanco-marrón/marrón
en pares, pares juntos
hoja
hoja de aluminio y trenzado de cobre estañado
SABIX® e especiales
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 90 V |
|---|---|
| Tensión de prueba | conductor/conductor 750 V conductor/pantalla 750 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 12 x d duraderamente flexible: 15 x d |
| Rango de temperatura VDE | instalación fija: - 50°C / + 90°C instalación flexible: - 40°C / + 90°C |
| Sin halógenos | según EN 50306-1 + EN 50264-1. Desarrollo de HCl es ≤ 0,5% según IEC 60754-1. Valor del pH es ≥ 4,3 según IEC 60754-2. Conductividad es ≤ 10,0 µS/mm según IEC 60754-2. Fluórico contenido ≤ 0,1% según IEC 60684-2 |
| Comportamiento en combustión | sin propagación de la llama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2. Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2. Retardante de llama según ISO 6722 (UN/ECE R118) |
| Densidad de humo | según IEC 61034 + VDE 0482-1034 |
| Toxicidad | según EN 50305 + VDE 0260-305 |
| Resistencia al aceite y combustible | según EN 50264-1 + VDE 0260-264-1 |
| Impedancia característica | 100Ω ± 10Ω a imitación de EN 50288-10-2 / CAT 6A |
| Flexibilidad | muy bien |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 90 V
conductor/conductor 750 V
conductor/pantalla 750 V
instalación fija: 5 x d
instalación flexible: 12 x d
duraderamente flexible: 15 x d
instalación fija: - 50°C / + 90°C
instalación flexible: - 40°C / + 90°C
según EN 50306-1 + EN 50264-1.
Desarrollo de HCl es ≤ 0,5% según IEC 60754-1.
Valor del pH es ≥ 4,3 según IEC 60754-2.
Conductividad es ≤ 10,0 µS/mm según IEC 60754-2.
Fluórico contenido ≤ 0,1% según IEC 60684-2
sin propagación de la llama según IEC 60332-3-24 + VDE 0482-332-3-24 o IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.
Así como antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2.
Retardante de llama según ISO 6722 (UN/ECE R118)
según IEC 61034 + VDE 0482-1034
según EN 50305 + VDE 0260-305
según EN 50264-1 + VDE 0260-264-1
100Ω ± 10Ω a imitación de EN 50288-10-2 / CAT 6A
muy bien
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L16694431 | 4 x 2 x 24 AWG | 1,29 mm | 7,9 mm | 42,2 kg/km | 80 kg/km | Enviar solicitud |
| L16694631 | 4 x 2 x 26 AWG | 0,99 mm | 6,5 mm | 29,7 kg/km | 56 kg/km | Enviar solicitud |
conductor
Otros dimensiones y colores posible a petición.
