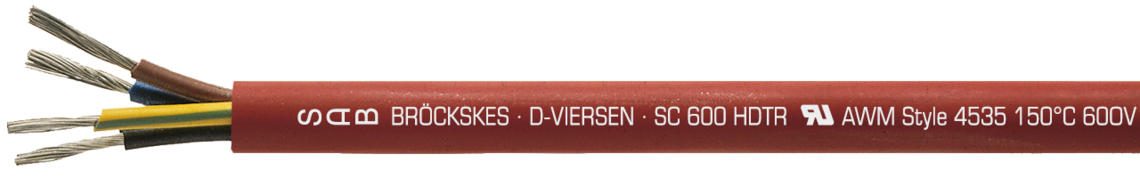

SC 600 HDTR

Venas aisladas con SABIX® y cubierta de silicona (Besilen®)

Ejemplo de marcación por SC 600 HDTR 01270410: SAB BRÖCKSKES · D-VIERSEN · SC 600 HDTR UL AWM Style 4535 150°C 60OV CSA AWM I/II A 150°C 600V FT1 FT2 CE

Ejemplo de marcación por SC 600 HDTR 01270410: SAB BRÖCKSKES · D-VIERSEN · SC 600 HDTR UL AWM Style 4535 150°C 60OV CSA AWM I/II A 150°C 600V FT1 FT2 CE

Aplicación

Aislamiento de venas de SABIX® con cubierta exterior de Besilen®. El cable puede ser aplicado en la industria de embalaje y de trabajo de plástico, tecnología de acero, siderotecnia, trenes laminadores en caliente, técnica de seguridad, mando, medición y regulación, tratamiento de cemento, vidrio y cerámica y la técnica de frío y climatización.

Ventajas

  • sin halógenos
  • flexible en bajas temperaturas
  • resistente al calor
  • aprobación UL/CSA
  • aprobación EAC

Informaciones adicionales

Rango de temperatura de hasta +200° C - Style 4511 - hilos de cobre niquelado o plateado.

Construcción

Conductor

venas de cobre estañado según IEC 60228, EN 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident.

coloreado a partir de 5 conductores según HD 308 (VDE 0293 parte 308);

a partir de 6 conductores, conductores negros y numerados consecutivamente según EN 50334;

a partir de 3 conductores, conductores de protección amarillo/verde

Cableado

en capas

Material cubierta

Besilen® mejor que EM9 según DIN EN 50363-2-1

Color cubierta

rojo marrón (similar RAL 3016)

Datos técnicos

Tensión

UL + CSA: 600V

Tensión nominal

DIN VDE: Uo/U 300/500 V

Tensión de prueba

2000 V según DIN VDE 0282 parte 2 + HD 22.2

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Resistencia radiación

2 x 10^7 cJ/kg

Rango de temperatura

UL/CSA: hasta +150 °C Style 4535



DIN VDE:

instalación fija: -40/+180°C / +200°C (2000 h)

instalación flexible: -25/+180°C

temporal: +250°C

Sin halógenos

según DIN VDE 0472 parte 815 + IEC 60754-1

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + EN 60332-1-2, cUL FT1 y FT2

Corrosividad

IEC 60754-2 + EN 50267-2-2 + VDE 0482 parte 267-2-2;

no desprendimiento de gases corrosivos

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art.№ de conductores x secciónmayor alambre øø exterior ± 5%peso del cobrepeso del cable ≈
012702052 x 0,50 mm²0,21 mm5,6 mm10,3 kg/km38 kg/km
012703053 x 0,50 mm²0,21 mm5,9 mm15,4 kg/km45 kg/km
012704054 x 0,50 mm²0,21 mm6,3 mm20,5 kg/km53 kg/km
012705055 x 0,50 mm²0,21 mm6,9 mm25,6 kg/km63 kg/km
012707057 x 0,50 mm²0,21 mm7,5 mm35,9 kg/km79 kg/km
012708058 x 0,50 mm²0,21 mm8,6 mm41 kg/km91 kg/km
0127100510 x 0,50 mm²0,21 mm9,3 mm51,3 kg/km108 kg/km
0127120512 x 0,50 mm²0,21 mm9,6 mm61,5 kg/km124 kg/km
0127160516 x 0,50 mm²0,21 mm10,6 mm82 kg/km157 kg/km
0127180518 x 0,50 mm²0,21 mm11,2 mm92,3 kg/km174 kg/km
0127240524 x 0,50 mm²0,21 mm13,1 mm123,1 kg/km240 kg/km
012702072 x 0,75 mm²0,21 mm5,9 mm14,4 kg/km46 kg/km
012703073 x 0,75 mm²0,21 mm6,4 mm21,6 kg/km54 kg/km
012704074 x 0,75 mm²0,21 mm6,9 mm28,8 kg/km65 kg/km
012705075 x 0,75 mm²0,21 mm7,6 mm36 kg/km77 kg/km
012707077 x 0,75 mm²0,21 mm8,2 mm50,4 kg/km98 kg/km
012708078 x 0,75 mm²0,21 mm9,5 mm57,6 kg/km113 kg/km
0127100710 x 0,75 mm²0,21 mm10,3 mm72 kg/km135 kg/km
0127120712 x 0,75 mm²0,21 mm10,6 mm86,4 kg/km155 kg/km
0127160716 x 0,75 mm²0,21 mm11,8 mm115,2 kg/km197 kg/km
0127180718 x 0,75 mm²0,21 mm12,5 mm129,6 kg/km221 kg/km
0127240724 x 0,75 mm²0,21 mm14,8 mm172,8 kg/km307 kg/km
012702102 x 1,00 mm²0,21 mm6,3 mm19,2 kg/km51 kg/km
012703103 x 1,00 mm²0,21 mm6,6 mm28,8 kg/km62 kg/km
012704104 x 1,00 mm²0,21 mm7,2 mm38,4 kg/km75 kg/km
012705105 x 1,00 mm²0,21 mm7,8 mm48 kg/km89 kg/km
012707107 x 1,00 mm²0,21 mm8,5 mm67,2 kg/km115 kg/km
012708108 x 1,00 mm²0,21 mm9,8 mm76,8 kg/km132 kg/km
0127101010 x 1,00 mm²0,21 mm10,7 mm96 kg/km158 kg/km
0127121012 x 1,00 mm²0,21 mm11 mm115,2 kg/km182 kg/km
0127161016 x 1,00 mm²0,21 mm12,2 mm153,6 kg/km234 kg/km
0127181018 x 1,00 mm²0,21 mm13 mm172,8 kg/km262 kg/km
0127241024 x 1,00 mm²0,21 mm15,9 mm230,4 kg/km379 kg/km
012702152 x 1,50 mm²0,26 mm7,1 mm28,8 kg/km68 kg/km
012703153 x 1,50 mm²0,26 mm7,5 mm43,2 kg/km83 kg/km
012704154 x 1,50 mm²0,26 mm8 mm57,6 kg/km99 kg/km
012705155 x 1,50 mm²0,26 mm8,9 mm72 kg/km120 kg/km
012707157 x 1,50 mm²0,26 mm9,7 mm100,8 kg/km156 kg/km
012708158 x 1,50 mm²0,26 mm11,4 mm115,2 kg/km182 kg/km
0127101510 x 1,50 mm²0,26 mm12,6 mm144 kg/km223 kg/km
0127121512 x 1,50 mm²0,26 mm13 mm172,8 kg/km258 kg/km
0127161516 x 1,50 mm²0,26 mm14,8 mm230,4 kg/km341 kg/km
0127181518 x 1,50 mm²0,26 mm15,6 mm259,2 kg/km379 kg/km
0127241524 x 1,50 mm²0,26 mm18,4 mm345,6 kg/km504 kg/km
012702252 x 2,50 mm²0,26 mm8,5 mm48 kg/km101 kg/km
012703253 x 2,50 mm²0,26 mm9 mm72 kg/km126 kg/km
012704254 x 2,50 mm²0,26 mm9,8 mm96 kg/km155 kg/km
012705255 x 2,50 mm²0,26 mm11,1 mm120 kg/km192 kg/km
012707257 x 2,50 mm²0,26 mm12,1 mm168 kg/km250 kg/km
012708258 x 2,50 mm²0,26 mm14,3 mm192 kg/km293 kg/km
0127102510 x 2,50 mm²0,26 mm15,8 mm240 kg/km358 kg/km
0127122512 x 2,50 mm²0,26 mm16,3 mm288 kg/km415 kg/km
0127162516 x 2,50 mm²0,26 mm18,3 mm384 kg/km540 kg/km
0127182518 x 2,50 mm²0,26 mm19,3 mm432 kg/km600 kg/km
0127242524 x 2,50 mm²0,26 mm23,2 mm576 kg/km889 kg/km
012702402 x 4,00 mm²0,31 mm9,7 mm76,8 kg/km136 kg/km
012703403 x 4,00 mm²0,31 mm10,6 mm115,2 kg/km185 kg/km
012704404 x 4,00 mm²0,31 mm11,6 mm153,6 kg/km230 kg/km
012705405 x 4,00 mm²0,31 mm12,9 mm192 kg/km281 kg/km
012707407 x 4,00 mm²0,31 mm14,1 mm268,8 kg/km369 kg/km
012702602 x 6,00 mm²0,31 mm11,2 mm115,2 kg/km199 kg/km
012703603 x 6,00 mm²0,31 mm11,7 mm172,8 kg/km249 kg/km
012704604 x 6,00 mm²0,31 mm13 mm230,4 kg/km316 kg/km
012705605 x 6,00 mm²0,31 mm14,3 mm288 kg/km381 kg/km
012707607 x 6,00 mm²0,31 mm16 mm403,2 kg/km518 kg/km
012702612 x 10,00 mm²0,41 mm14,6 mm192 kg/km340 kg/km
012703613 x 10,00 mm²0,41 mm15,5 mm288 kg/km433 kg/km
012704614 x 10,00 mm²0,41 mm17 mm384 kg/km541 kg/km
012705615 x 10,00 mm²0,41 mm18,9 mm480 kg/km659 kg/km
012707617 x 10,00 mm²0,41 mm21,1 mm672 kg/km894 kg/km
012702622 x 16,00 mm²0,41 mm17 mm307,2 kg/km489 kg/km
012703623 x 16,00 mm²0,41 mm18,7 mm460,8 kg/km638 kg/km
012704624 x 16,00 mm²0,41 mm20,5 mm614,4 kg/km799 kg/km
012705625 x 16,00 mm²0,41 mm20,9 mm768 kg/km968 kg/km
012707627 x 16,00 mm²0,41 mm25,7 mm1075,2 kg/km1329 kg/km
012702632 x 25,00 mm²0,41 mm21,6 mm480 kg/km771 kg/km
012703633 x 25,00 mm²0,41 mm23 mm720 kg/km990 kg/km
012704634 x 25,00 mm²0,41 mm25,6 mm960 kg/km1263 kg/km
012702642 x 35,00 mm²0,41 mm24,8 mm672 kg/km1074 kg/km
012703643 x 35,00 mm²0,41 mm26,4 mm1008 kg/km1392 kg/km
012704644 x 35,00 mm²0,41 mm29 mm1344 kg/km1757 kg/km
