R 107 translucent
Cable unipolar HV altamente flexible, aislado de Besilen®

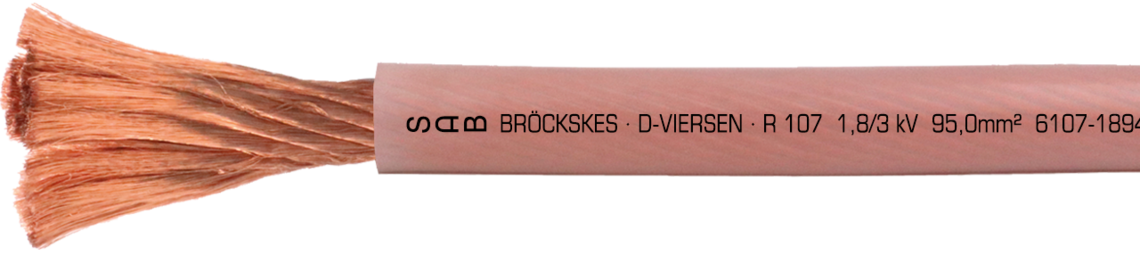

Ejemplo de marcación: SAB BRÖCKSKES · D-VIERSEN · R 107 · 1,8/3 kV 95,0mm² 6107-1894
Aplicación
R 107 translucent - Conductor unipolar de alta tensión altamente flexible con cubierta exterior translúcida
La R 107 translucent es un conductor unipolar de alta tensión (HV) altamente flexible y sin halógenos, con aislamiento de Besilen® y cubierta exterior translúcida, diseñado para su uso como cable de alimentación o de puesta a tierra en vehículos ferroviarios eléctricos. Diseñado para 1,8/3,0 kV, el cable cumple los requisitos de la EN 45545-2 para aplicaciones ferroviarias. Gracias a su aislamiento de silicona resistente a altas temperaturas, la R 107 translucent puede soportar temperaturas de hasta +250 °C durante períodos cortos.
El conductor de cobre extrafino y multifilar proporciona una flexibilidad excepcional. Esto hace que la R 107 translucent sea especialmente adecuada para aplicaciones sometidas a vibraciones elevadas y cargas mecánicas variables. Entre sus aplicaciones típicas se encuentran las conexiones de puesta a tierra en las transiciones entre coches o en los bogies, así como la alimentación eléctrica fiable en captadores de corriente del tercer carril y pantógrafos.
La cubierta exterior translúcida permite realizar una inspección visual del estado del conductor y ofrece una ventaja adicional en aplicaciones en las que es importante controlar su estado. La combinación de alta flexibilidad, amplio rango de temperatura y propiedades de protección contra incendios conforme a los requisitos ferroviarios hace que la R 107 translucent sea una solución adecuada para exigentes conexiones de alimentación y puesta a tierra en aplicaciones ferroviarias.
Ventajas
- extremente flexible
- cumple las disposiciones de protección contra incendios según EN 45545-2 /
de 1,50 - 10,00 mm²: R15 (EL1A) HL 1 / R16 (EL1B) HL 1-2
a partir de 16,00 mm²: R15 (EL1A) HL 1-2 / R16 (EL1B) HL 1-3 - sin halógenos
- resistente al calor
- flexible en bajas temperaturas
- antiinflamable y autoextinguible
- buena resistencia al ozono, UV y a la intemperie
- sin PFAS
Informaciones adicionales
¡Con venas de cobre estañado a petición!
Construcción
| Conductor | venas de cobre desnudo, venas extrafinas |
|---|---|
| Aislamiento | Besilen® EI2 según EN 50363-1 + VDE 0207-363-1 |
| Color | translúcido |
venas de cobre desnudo, venas extrafinas
Besilen® EI2 según EN 50363-1 + VDE 0207-363-1
translúcido
Datos técnicos
| Tensión nominal | Uo/U 1,8/3,0 kV |
|---|---|
| Tensión de prueba | 6500 V |
| Intensidad de corriente máxima admisible | según VDE 0298-4 |
| Radio curvatura mín. | 5 x d |
| Rango de temperatura | instalación fija: -50/+180 °C instalación flexible: -25/+180 °C temporal: -25/+250 °C |
| Sin halógenos | según EN 50306-1 + EN 50264-1 se cumple. Desarrollo de HCl es < 0,5% según IEC 60754-1. Valor del pH es > 4,3 según IEC 60754-2. Conductividad es < 10,0 µS/mm según IEC 60754-2. Fluórico contenido < 0,1% según IEC 60684-2 |
| Propagación de la llama | sin propagación de la llama |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Toxicidad | según EN 50305 + VDE 0260-305 |
| Densidad de humo | según IEC 61034 + VDE 0482-1034 |
| Resistencia a la intemperie | muy bien |
| Resistencia al ozono | según EN 50382-2 + VDE 0260-382-2 |
| Resistencia al aceite | bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 1,8/3,0 kV
6500 V
según VDE 0298-4
5 x d
instalación fija: -50/+180 °C
instalación flexible: -25/+180 °C
temporal: -25/+250 °C
según EN 50306-1 + EN 50264-1 se cumple.
Desarrollo de HCl es < 0,5%
según IEC 60754-1.
Valor del pH es > 4,3 según IEC 60754-2.
Conductividad es < 10,0 µS/mm
según IEC 60754-2.
Fluórico contenido < 0,1% según IEC 60684-2
sin propagación de la llama
según IEC 60332-3-24 + VDE 0482-332-3-24
o IEC 60332-3-25 +VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
según EN 50305 + VDE 0260-305
según IEC 61034 + VDE 0482-1034
muy bien
según EN 50382-2 + VDE 0260-382-2
bien
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Sección nominal | Mayor alambre ø |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L61071891 | 35 mm² | 0,1 mm | 13,8 mm | 336,0 kg/km | 435 kg/km | Enviar solicitud |
| L61071892 | 50 mm² | 0,1 mm | 15,7 mm | 480,0 kg/km | 591 kg/km | Enviar solicitud |
| L61071893 | 70 mm² | 0,1 mm | 17,7 mm | 672,0 kg/km | 788 kg/km | Enviar solicitud |
| L61071894 | 95 mm² | 0,1 mm | 19,2 mm | 912,0 kg/km | 1041 kg/km | Enviar solicitud |
| L61071895 | 120 mm² | 0,1 mm | 20,9 mm | 1152,0 kg/km | 1281 kg/km | Enviar solicitud |
| L61071896 | 150 mm² | 0,1 mm | 24,1 mm | 1440,0 kg/km | 1588 kg/km | Enviar solicitud |
| L61071897 | 185 mm² | 0,15 mm | 25,3 mm | 1776,0 kg/km | 1911 kg/km | Enviar solicitud |
| L61071898 | 240 mm² | 0,15 mm | 29,8 mm | 2304,0 kg/km | 2476 kg/km | Enviar solicitud |
| L61071899 | 300 mm² | 0,15 mm | 31,7 mm | 2880,0 kg/km | 3094 kg/km | Enviar solicitud |
| L61071888 | 10 mm² | 0,07 mm | 10,0 mm | 96,0 kg/km | 172 kg/km | Enviar solicitud |
| L61071889 | 16 mm² | 0,07 mm | 10,3 mm | 153,6 kg/km | 222 kg/km | Enviar solicitud |
| L61071890 | 25 mm² | 0,1 mm | 12,1 mm | 240,0 kg/km | 328 kg/km | Enviar solicitud |
± 10%
Otros dimensiones y colores posible a petición.
