TA 866 F

cables de conexión FEP con rango extendido de temperatura

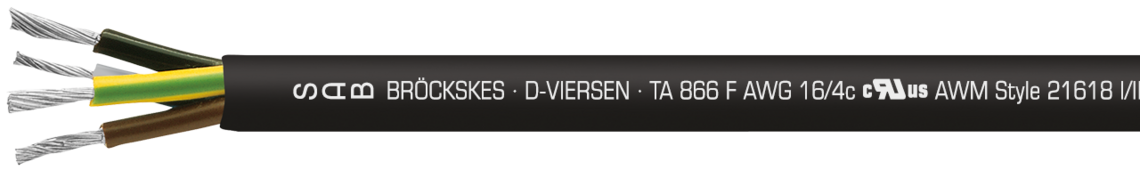

Ejemplo de marcación por TA 866 F 38660415:
SAB BRÖCKSKES · D-VIERSEN · TA 866 F AWG 16/4c cULus AWM Style 21618 I/II A/B 150°C 600V FT1 FT2  3866-0415  CE

Ejemplo de marcación por TA 866 F 38660415: SAB BRÖCKSKES · D-VIERSEN · TA 866 F AWG 16/4c cULus AWM Style 21618 I/II A/B 150°C 600V FT1 FT2 3866-0415 CE

Aplicación

El cable resistente al calor con un rango de temperatura hasta + 180 ° C tiene una excelente resistencia química y a los disolventes. La tensión nominal es Uo / U 300/500 V. Este cable se utiliza en tecnología de alta frecuencia y banda ancha.

Ventajas

  • excelente resistencia a sustancias químicas y disolventes
  • excelente resistencia térmica y flexibilidad en bajas temperaturas
  • excelentes características eléctricas del aislamiento con bajos valores dieléctricos,
    prácticamente independientemente de la frecuencia
  • aprobación UL/cUL

Construcción

Conductor

venas de cobre estañado

según IEC 60228, VDE 0295, clase 5

Aislamiento

FEP, 6YI1 según VDE 0207-6

Código ident.

coloreado según HD 308 (VDE 0293-308),

a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

FEP, 6YM1 según VDE 0207-6

Color cubierta

negro (RAL 9005)

Conductor

venas de cobre estañado

según IEC 60228, VDE 0295, clase 5

Aislamiento

FEP, 6YI1 según VDE 0207-6

Código ident.

coloreado según HD 308 (VDE 0293-308),

a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

FEP, 6YM1 según VDE 0207-6

Color cubierta

negro (RAL 9005)

Datos técnicos

Tensión nominal

Uo/U 300/500 V

Tensión UL/cUL

600 V

Tensión de prueba

conductor/conductor 2000 V

Radio curvatura mín.

7,5 x d

Resistencia radiación

1 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -55/+180 °C

instalación flexible: -55/+180 °C

UL/cUL: hasta +150 °C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1, FT2

Resistencia al aceite

muy bien según UL estandar 758, a 80 °C después de 80 días

Resistencia química

muy buena resistencia a ácidos, halógenos, bases, disolventes clorados así como compuestos orgánicos e inorgánicos

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 300/500 V

Tensión UL/cUL

600 V

Tensión de prueba

conductor/conductor 2000 V

Radio curvatura mín.

7,5 x d

Resistencia radiación

1 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -55/+180 °C

instalación flexible: -55/+180 °C

UL/cUL: hasta +150 °C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1, FT2

Resistencia al aceite

muy bien según UL estandar 758, a 80 °C después de 80 días

Resistencia química

muy buena resistencia a ácidos, halógenos, bases, disolventes clorados así como compuestos orgánicos e inorgánicos

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. № de conductores x
sección
Mayor alambre ø ø exterior ± 5% Peso del cobre Peso del cable ≈
L386602052 x 0,50 mm²0,21 mm3,5 mm9,6 kg/km20,6 kg/km Enviar solicitud
L386602072 x 0,75 mm²0,21 mm4,1 mm14,4 kg/km27,5 kg/km Enviar solicitud
L386602102 x 1,00 mm²0,21 mm4,3 mm19,2 kg/km32,3 kg/km Enviar solicitud
L386602152 x 1,50 mm²0,26 mm4,9 mm28,8 kg/km42,5 kg/km Enviar solicitud
L386602252 x 2,50 mm²0,26 mm5,8 mm48,0 kg/km63,4 kg/km Enviar solicitud
L386602402 x 4,00 mm²0,31 mm7,0 mm76,8 kg/km94,1 kg/km Enviar solicitud
L386602602 x 6,00 mm²0,31 mm8,7 mm115,2 kg/km145,6 kg/km Enviar solicitud
L386603053 x 0,50 mm²0,21 mm3,7 mm14,4 kg/km27,7 kg/km Enviar solicitud
L386603073 x 0,75 mm²0,21 mm4,4 mm21,6 kg/km36,9 kg/km Enviar solicitud
L386603103 x 1,00 mm²0,21 mm4,8 mm28,8 kg/km43,8 kg/km Enviar solicitud
L386603153 x 1,50 mm²0,26 mm5,3 mm43,2 kg/km60,3 kg/km Enviar solicitud
L386603253 x 2,50 mm²0,26 mm6,2 mm72 kg/km88,6 kg/km Enviar solicitud
L386603403 x 4,00 mm²0,31 mm7,6 mm115,2 kg/km136,1 kg/km Enviar solicitud
L386603603 x 6,00 mm²0,31 mm9,4 mm172,8 kg/km213,3 kg/km Enviar solicitud
L386604054 x 0,50 mm²0,21 mm4,2 mm19,2 kg/km36,9 kg/km Enviar solicitud
L386604074 x 0,75 mm²0,21 mm5,3 mm28,8 kg/km46,9 kg/km Enviar solicitud
L386604104 x 1,00 mm²0,21 mm5,5 mm38,4 kg/km57,8 kg/km Enviar solicitud
L386604154 x 1,50 mm²0,26 mm6,1 mm57,6 kg/km77,2 kg/km Enviar solicitud
L386604254 x 2,50 mm²0,26 mm7,5 mm96,0 kg/km114,4 kg/km Enviar solicitud
L386604404 x 4,00 mm²0,31 mm8,3 mm153,6 kg/km176,1 kg/km Enviar solicitud
L386604604 x 6,00 mm²0,31 mm10,4 mm230,4 kg/km275,0 kg/km Enviar solicitud
L386605055 x 0,50 mm²0,21 mm4,6 mm24,0 kg/km45,9 kg/km Enviar solicitud
L386605075 x 0,75 mm²0,21 mm5,4 mm36,0 kg/km60,6 kg/km Enviar solicitud
L386605105 x 1,00 mm²0,21 mm5,8 mm48,0 kg/km73,0 kg/km Enviar solicitud
L386605155 x 1,50 mm²0,26 mm6,9 mm72,0 kg/km97,8 kg/km Enviar solicitud
L386605255 x 2,50 mm²0,26 mm7,7 mm120,0 kg/km147,1 kg/km Enviar solicitud
L386605405 x 4,00 mm²0,31 mm9,4 mm192,0 kg/km225,9 kg/km Enviar solicitud
L386605605 x 6,00 mm²0,31 mm11,6 mm288,0 kg/km357,7 kg/km Enviar solicitud
L386607057 x 0,50 mm²0,21 mm5,2 mm33,6 kg/km61,7 kg/km Enviar solicitud
L386607077 x 0,75 mm²0,21 mm6,2 mm50,4 kg/km78,5 kg/km Enviar solicitud
L386607107 x 1,00 mm²0,21 mm6,2 mm67,2 kg/km94,3 kg/km Enviar solicitud
L386607157 x 1,50 mm²0,26 mm7,2 mm100,8 kg/km130,1 kg/km Enviar solicitud
L386607257 x 2,50 mm²0,26 mm8,4 mm168,0 kg/km193,9 kg/km Enviar solicitud
L386607407 x 4,00 mm²0,31 mm10,3 mm268,8 kg/km299,2 kg/km Enviar solicitud
L386607607 x 6,00 mm²0,31 mm12,8 mm403,2 kg/km458,3 kg/km Enviar solicitud
L3866120512 x 0,50 mm²0,21 mm6,8 mm57,6 kg/km101,6 kg/km Enviar solicitud
L3866120712 x 0,75 mm²0,21 mm8,0 mm86,4 kg/km134,2 kg/km Enviar solicitud
L3866121012 x 1,00 mm²0,21 mm8,4 mm115,2 kg/km159,0 kg/km Enviar solicitud
L3866121512 x 1,50 mm²0,26 mm9,7 mm172,8 kg/km218,9 kg/km Enviar solicitud
L3866122512 x 2,50 mm²0,26 mm11,5 mm288,0 kg/km332,1 kg/km Enviar solicitud
L386602022 x 0,25 mm²0,16 mm2,9 mm4,8 kg/km13,0 kg/km Enviar solicitud
L386603023 x 0,25 mm²0,16 mm3,1 mm7,2 kg/km17,2 kg/km Enviar solicitud
L386604024 x 0,25 mm²0,16 mm3,4 mm9,6 kg/km21,6 kg/km Enviar solicitud
L386605025 x 0,25 mm²0,16 mm3,7 mm12,0 kg/km27,1 kg/km Enviar solicitud
L386607027 x 0,25 mm²0,16 mm4,2 mm16,8 kg/km36,0 kg/km Enviar solicitud
L3866100210 x 0,25 mm²0,16 mm5,4 mm24,0 kg/km52,0 kg/km Enviar solicitud
L3866100510 x 0,50 mm²0,21 mm6,6 mm48,0 kg/km86,3 kg/km Enviar solicitud
L3866100710 x 0,75 mm²0,21 mm7,7 mm72,0 kg/km113,1 kg/km Enviar solicitud
L3866101010 x 1,00 mm²0,21 mm8,1 mm96,0 kg/km135,7 kg/km Enviar solicitud
L3866101510 x 1,50 mm²0,26 mm9,4 mm144,0 kg/km195,5 kg/km Enviar solicitud
L3866102510 x 2,50 mm²0,26 mm11,0 mm240,0 kg/km278,2 kg/km Enviar solicitud
L3866120212 x 0,25 mm²0,16 mm5,6 mm28,8 kg/km62,3 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
Mayor alambre ø
ø exterior ± 5%
Peso del cobre
Peso del cable ≈
L38660205
2 x 0,50 mm²
0,21 mm
3,5 mm
9,6 kg/km
20,6 kg/km
L38660207
2 x 0,75 mm²
0,21 mm
4,1 mm
14,4 kg/km
27,5 kg/km
L38660210
2 x 1,00 mm²
0,21 mm
4,3 mm
19,2 kg/km
32,3 kg/km
L38660215
2 x 1,50 mm²
0,26 mm
4,9 mm
28,8 kg/km
42,5 kg/km
L38660225
2 x 2,50 mm²
0,26 mm
5,8 mm
48,0 kg/km
63,4 kg/km
L38660240
2 x 4,00 mm²
0,31 mm
7,0 mm
76,8 kg/km
94,1 kg/km
L38660260
2 x 6,00 mm²
0,31 mm
8,7 mm
115,2 kg/km
145,6 kg/km
L38660305
3 x 0,50 mm²
0,21 mm
3,7 mm
14,4 kg/km
27,7 kg/km
L38660307
3 x 0,75 mm²
0,21 mm
4,4 mm
21,6 kg/km
36,9 kg/km
L38660310
3 x 1,00 mm²
0,21 mm
4,8 mm
28,8 kg/km
43,8 kg/km
L38660315
3 x 1,50 mm²
0,26 mm
5,3 mm
43,2 kg/km
60,3 kg/km
L38660325
3 x 2,50 mm²
0,26 mm
6,2 mm
72 kg/km
88,6 kg/km
L38660340
3 x 4,00 mm²
0,31 mm
7,6 mm
115,2 kg/km
136,1 kg/km
L38660360
3 x 6,00 mm²
0,31 mm
9,4 mm
172,8 kg/km
213,3 kg/km
L38660405
4 x 0,50 mm²
0,21 mm
4,2 mm
19,2 kg/km
36,9 kg/km
L38660407
4 x 0,75 mm²
0,21 mm
5,3 mm
28,8 kg/km
46,9 kg/km
L38660410
4 x 1,00 mm²
0,21 mm
5,5 mm
38,4 kg/km
57,8 kg/km
L38660415
4 x 1,50 mm²
0,26 mm
6,1 mm
57,6 kg/km
77,2 kg/km
L38660425
4 x 2,50 mm²
0,26 mm
7,5 mm
96,0 kg/km
114,4 kg/km
L38660440
4 x 4,00 mm²
0,31 mm
8,3 mm
153,6 kg/km
176,1 kg/km
L38660460
4 x 6,00 mm²
0,31 mm
10,4 mm
230,4 kg/km
275,0 kg/km
L38660505
5 x 0,50 mm²
0,21 mm
4,6 mm
24,0 kg/km
45,9 kg/km
L38660507
5 x 0,75 mm²
0,21 mm
5,4 mm
36,0 kg/km
60,6 kg/km
L38660510
5 x 1,00 mm²
0,21 mm
5,8 mm
48,0 kg/km
73,0 kg/km
L38660515
5 x 1,50 mm²
0,26 mm
6,9 mm
72,0 kg/km
97,8 kg/km
L38660525
5 x 2,50 mm²
0,26 mm
7,7 mm
120,0 kg/km
147,1 kg/km
L38660540
5 x 4,00 mm²
0,31 mm
9,4 mm
192,0 kg/km
225,9 kg/km
L38660560
5 x 6,00 mm²
0,31 mm
11,6 mm
288,0 kg/km
357,7 kg/km
L38660705
7 x 0,50 mm²
0,21 mm
5,2 mm
33,6 kg/km
61,7 kg/km
L38660707
7 x 0,75 mm²
0,21 mm
6,2 mm
50,4 kg/km
78,5 kg/km
L38660710
7 x 1,00 mm²
0,21 mm
6,2 mm
67,2 kg/km
94,3 kg/km
L38660715
7 x 1,50 mm²
0,26 mm
7,2 mm
100,8 kg/km
130,1 kg/km
L38660725
7 x 2,50 mm²
0,26 mm
8,4 mm
168,0 kg/km
193,9 kg/km
L38660740
7 x 4,00 mm²
0,31 mm
10,3 mm
268,8 kg/km
299,2 kg/km
L38660760
7 x 6,00 mm²
0,31 mm
12,8 mm
403,2 kg/km
458,3 kg/km
L38661205
12 x 0,50 mm²
0,21 mm
6,8 mm
57,6 kg/km
101,6 kg/km
L38661207
12 x 0,75 mm²
0,21 mm
8,0 mm
86,4 kg/km
134,2 kg/km
L38661210
12 x 1,00 mm²
0,21 mm
8,4 mm
115,2 kg/km
159,0 kg/km
L38661215
12 x 1,50 mm²
0,26 mm
9,7 mm
172,8 kg/km
218,9 kg/km
L38661225
12 x 2,50 mm²
0,26 mm
11,5 mm
288,0 kg/km
332,1 kg/km
L38660202
2 x 0,25 mm²
0,16 mm
2,9 mm
4,8 kg/km
13,0 kg/km
L38660302
3 x 0,25 mm²
0,16 mm
3,1 mm
7,2 kg/km
17,2 kg/km
L38660402
4 x 0,25 mm²
0,16 mm
3,4 mm
9,6 kg/km
21,6 kg/km
L38660502
5 x 0,25 mm²
0,16 mm
3,7 mm
12,0 kg/km
27,1 kg/km
L38660702
7 x 0,25 mm²
0,16 mm
4,2 mm
16,8 kg/km
36,0 kg/km
L38661002
10 x 0,25 mm²
0,16 mm
5,4 mm
24,0 kg/km
52,0 kg/km
L38661005
10 x 0,50 mm²
0,21 mm
6,6 mm
48,0 kg/km
86,3 kg/km
L38661007
10 x 0,75 mm²
0,21 mm
7,7 mm
72,0 kg/km
113,1 kg/km
L38661010
10 x 1,00 mm²
0,21 mm
8,1 mm
96,0 kg/km
135,7 kg/km
L38661015
10 x 1,50 mm²
0,26 mm
9,4 mm
144,0 kg/km
195,5 kg/km
L38661025
10 x 2,50 mm²
0,26 mm
11,0 mm
240,0 kg/km
278,2 kg/km
L38661202
12 x 0,25 mm²
0,16 mm
5,6 mm
28,8 kg/km
62,3 kg/km

ETFE y PFA posible a petición. - Otros dimensiones y colores posible a petición.
