LiYCY
Cable de datos PVC con trenzado de cobre

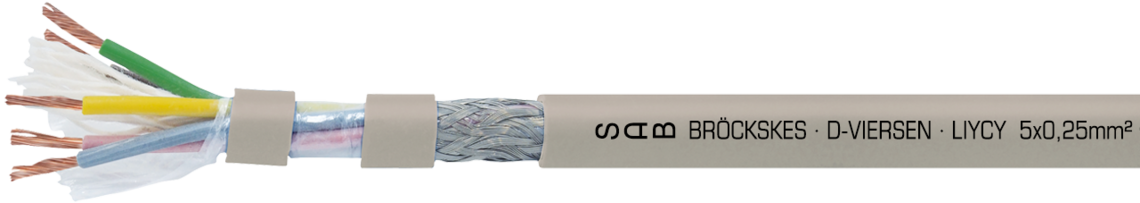

Ejemplo de marcación: SAB BRÖCKSKES · D-VIERSEN · LIYCY 5x0,25mm² CE
Aplicación
Cable de datos, PVC, con trenzado de cobre. Ejemplos de aplicación: construcción de armarios de distribución, de aparatos y basculas; equipo de distribución baja tensión, construcción de aparatos para instalaciones eléctricas, regulación de procesos, técnica de regulación y prueba.
Ventajas
- buenas características EMC
- flexible
- diámetro exterior pequeño
- radio curvatura pequeño
- sin PFAS
Construcción
| Conductor | venas de cobre desnudo a imitación de VDE 0812 |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | a imitación de DIN 47100 |
| Cableado | en capas |
| Envoltura | hoja de PETP |
| Pantalla | trenzado de cobre |
| Material cubierta | PVC, TM2 según EN 50363-4-1 + VDE 0207-363-4-1 |
| Color cubierta | gris (RAL 7032) |
Conductor
venas de cobre desnudo a imitación de VDE 0812
Aislamiento
PVC, TI2
según EN 50363-3 + VDE 0207-363-3
Código ident.
a imitación de DIN 47100
Cableado
en capas
Envoltura
hoja de PETP
Pantalla
trenzado de cobre
Material cubierta
PVC, TM2
según EN 50363-4-1 + VDE 0207-363-4-1
Color cubierta
gris (RAL 7032)
Datos técnicos
| Tensión de servicio | < 0,25 mm² = máx. 350 V ≥ 0,25 mm² = máx. 500 V |
|---|---|
| Tensión de prueba | conductor/conductor 1500 V conductor/pantalla 1200 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Capacidad | véase datos técnicos - Capacidad |
| Resistencia radiación | 8 x 10^7 cJ/kg |
| Rango de temperatura | instalación fija: -30/+70 °C instalación flexible: -5/+70 °C |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Resistencia al aceite | |
| Resistencia química | véase datos técnicos - Resistencia química |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Tensión de servicio
< 0,25 mm² = máx. 350 V
≥ 0,25 mm² = máx. 500 V
Tensión de prueba
conductor/conductor 1500 V
conductor/pantalla 1200 V
Radio curvatura mín.
instalación fija: 5 x d
instalación flexible: 10 x d
Capacidad
véase datos técnicos - Capacidad
Resistencia radiación
8 x 10^7 cJ/kg
Rango de temperatura
instalación fija: -30/+70 °C
instalación flexible: -5/+70 °C
Comportamiento en combustión
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
Resistencia al aceite
Resistencia química
véase datos técnicos - Resistencia química
Sin contaminante
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|
| L03150214 | 2 x 0,14 mm² | 3,6 mm | 12,6 kg/km | 18 kg/km | Enviar solicitud |
| L03155225 | 52 x 0,25 mm² | 12,7 mm | 234 kg/km | 269 kg/km | Enviar solicitud |
| L03150734 | 7 x 0,34 mm² | 6,4 mm | 42 kg/km | 65 kg/km | Enviar solicitud |
| L03155025 | 50 x 0,25 mm² | 12,7 mm | 222 kg/km | 262 kg/km | Enviar solicitud |
| L03151525 | 15 x 0,25 mm² | 7,4 mm | 68 kg/km | 90 kg/km | Enviar solicitud |
| L03154825 | 48 x 0,25 mm² | 12,4 mm | 209 kg/km | 254 kg/km | Enviar solicitud |
| L03151625 | 16 x 0,25 mm² | 7,4 mm | 71 kg/km | 91 kg/km | Enviar solicitud |
| L03154425 | 44 x 0,25 mm² | 11,8 mm | 180 kg/km | 229 kg/km | Enviar solicitud |
| L03154025 | 40 x 0,25 mm² | 11,3 mm | 164 kg/km | 217 kg/km | Enviar solicitud |
| L03152725 | 27 x 0,25 mm² | 9,5 mm | 120 kg/km | 145 kg/km | Enviar solicitud |
| L03152525 | 25 x 0,25 mm² | 9,5 mm | 117 kg/km | 139 kg/km | Enviar solicitud |
| L03151825 | 18 x 0,25 mm² | 7,8 mm | 80 kg/km | 102 kg/km | Enviar solicitud |
| L03152425 | 24 x 0,25 mm² | 9,3 mm | 115 kg/km | 133 kg/km | Enviar solicitud |
| L03153025 | 30 x 0,25 mm² | 9,8 mm | 132 kg/km | 157 kg/km | Enviar solicitud |
| L03153625 | 36 x 0,25 mm² | 10,7 mm | 152 kg/km | 195 kg/km | Enviar solicitud |
| L03153225 | 32 x 0,25 mm² | 10,1 mm | 138 kg/km | 166 kg/km | Enviar solicitud |
| L03152025 | 20 x 0,25 mm² | 8,5 mm | 96 kg/km | 117 kg/km | Enviar solicitud |
| L03152125 | 21 x 0,25 mm² | 8,8 mm | 105 kg/km | 125 kg/km | Enviar solicitud |
| L03151425 | 14 x 0,25 mm² | 7,1 mm | 64 kg/km | 81 kg/km | Enviar solicitud |
| L03151225 | 12 x 0,25 mm² | 6,8 mm | 50 kg/km | 73 kg/km | Enviar solicitud |
| L03155625 | 56 x 0,25 mm² | 13 mm | 259 kg/km | 288 kg/km | Enviar solicitud |
| L03151025 | 10 x 0,25 mm² | 6,6 mm | 42 kg/km | 65 kg/km | Enviar solicitud |
| L03156125 | 61 x 0,25 mm² | 13,4 mm | 287 kg/km | 306 kg/km | Enviar solicitud |
| L03150925 | 9 x 0,25 mm² | 6,5 mm | 39 kg/km | 67 kg/km | Enviar solicitud |
| L03150234 | 2 x 0,34 mm² | 4,5 mm | 17 kg/km | 29 kg/km | Enviar solicitud |
| L03150825 | 8 x 0,25 mm² | 6,1 mm | 35 kg/km | 59 kg/km | Enviar solicitud |
| L03150725 | 7 x 0,25 mm² | 5,3 mm | 32 kg/km | 46 kg/km | Enviar solicitud |
| L03150334 | 3 x 0,34 mm² | 4,9 mm | 21 kg/km | 35 kg/km | Enviar solicitud |
| L03150434 | 4 x 0,34 mm² | 5,3 mm | 25 kg/km | 43 kg/km | Enviar solicitud |
| L03150625 | 6 x 0,25 mm² | 5,3 mm | 30 kg/km | 45 kg/km | Enviar solicitud |
| L03150525 | 5 x 0,25 mm² | 4,9 mm | 25 kg/km | 38 kg/km | Enviar solicitud |
| L03150534 | 5 x 0,34 mm² | 5,7 mm | 30 kg/km | 52 kg/km | Enviar solicitud |
| L03150425 | 4 x 0,25 mm² | 4,4 mm | 22 kg/km | 31 kg/km | Enviar solicitud |
| L03150634 | 6 x 0,34 mm² | 6,4 mm | 37 kg/km | 64 kg/km | Enviar solicitud |
| L03150325 | 3 x 0,25 mm² | 4,1 mm | 18 kg/km | 26 kg/km | Enviar solicitud |
| L03150834 | 8 x 0,34 mm² | 7,2 mm | 45 kg/km | 81 kg/km | Enviar solicitud |
| L03150225 | 2 x 0,25 mm² | 3,9 mm | 15 kg/km | 23 kg/km | Enviar solicitud |
| L03151034 | 10 x 0,34 mm² | 7,8 mm | 63 kg/km | 89 kg/km | Enviar solicitud |
| L03150125 | 1 x 0,25 mm² | 2,7 mm | 8 kg/km | 13 kg/km | Enviar solicitud |
| L03151234 | 12 x 0,34 mm² | 8 mm | 70 kg/km | 100 kg/km | Enviar solicitud |
| L03156114 | 61 x 0,14 mm² | 11,6 mm | 176 kg/km | 213 kg/km | Enviar solicitud |
| L03155614 | 56 x 0,14 mm² | 11,3 mm | 166 kg/km | 202 kg/km | Enviar solicitud |
| L03151434 | 14 x 0,34 mm² | 8,8 mm | 78 kg/km | 121 kg/km | Enviar solicitud |
| L03155214 | 52 x 0,14 mm² | 11 mm | 155 kg/km | 187 kg/km | Enviar solicitud |
| L03151634 | 16 x 0,34 mm² | 9,2 mm | 87 kg/km | 134 kg/km | Enviar solicitud |
| L03151834 | 18 x 0,34 mm² | 9,7 mm | 108 kg/km | 150 kg/km | Enviar solicitud |
| L03155014 | 50 x 0,14 mm² | 11 mm | 150 kg/km | 183 kg/km | Enviar solicitud |
| L03152034 | 20 x 0,34 mm² | 10,1 mm | 124 kg/km | 163 kg/km | Enviar solicitud |
| L03154814 | 48 x 0,14 mm² | 10,8 mm | 145 kg/km | 177 kg/km | Enviar solicitud |
| L03154414 | 44 x 0,14 mm² | 10,6 mm | 138 kg/km | 168 kg/km | Enviar solicitud |
| L03152134 | 21 x 0,34 mm² | 10,7 mm | 127 kg/km | 185 kg/km | Enviar solicitud |
| L03154014 | 40 x 0,14 mm² | 10 mm | 126 kg/km | 148 kg/km | Enviar solicitud |
| L03152434 | 24 x 0,34 mm² | 11,3 mm | 140 kg/km | 200 kg/km | Enviar solicitud |
| L03153614 | 36 x 0,14 mm² | 9,4 mm | 117 kg/km | 133 kg/km | Enviar solicitud |
| L03152734 | 27 x 0,34 mm² | 11,5 mm | 151 kg/km | 216 kg/km | Enviar solicitud |
| L03153214 | 32 x 0,14 mm² | 9,1 mm | 108 kg/km | 122 kg/km | Enviar solicitud |
| L03153034 | 30 x 0,34 mm² | 11,9 mm | 162 kg/km | 233 kg/km | Enviar solicitud |
| L03150314 | 3 x 0,14 mm² | 3,8 mm | 14,1 kg/km | 21 kg/km | Enviar solicitud |
| L03153234 | 32 x 0,34 mm² | 12,7 mm | 171 kg/km | 257 kg/km | Enviar solicitud |
| L03150414 | 4 x 0,14 mm² | 4 mm | 15,9 kg/km | 24 kg/km | Enviar solicitud |
| L03153014 | 30 x 0,14 mm² | 8,8 mm | 98 kg/km | 116 kg/km | Enviar solicitud |
| L03150514 | 5 x 0,14 mm² | 4,3 mm | 19,5 kg/km | 29 kg/km | Enviar solicitud |
| L03150614 | 6 x 0,14 mm² | 4,6 mm | 22 kg/km | 33 kg/km | Enviar solicitud |
| L03153634 | 36 x 0,34 mm² | 13,2 mm | 188 kg/km | 285 kg/km | Enviar solicitud |
| L03150714 | 7 x 0,14 mm² | 4,6 mm | 24 kg/km | 33 kg/km | Enviar solicitud |
| L03152714 | 27 x 0,14 mm² | 8,6 mm | 85 kg/km | 106 kg/km | Enviar solicitud |
| L03154034 | 40 x 0,34 mm² | 14 mm | 208 kg/km | 316 kg/km | Enviar solicitud |
| L03150814 | 8 x 0,14 mm² | 5,4 mm | 26 kg/km | 44 kg/km | Enviar solicitud |
| L03151014 | 10 x 0,14 mm² | 5,8 mm | 29 kg/km | 47 kg/km | Enviar solicitud |
| L03152514 | 25 x 0,14 mm² | 8,6 mm | 78 kg/km | 102 kg/km | Enviar solicitud |
| L03151214 | 12 x 0,14 mm² | 6,2 mm | 32 kg/km | 55 kg/km | Enviar solicitud |
| L03154234 | 42 x 0,34 mm² | 14 mm | 215 kg/km | 326 kg/km | Enviar solicitud |
| L03152414 | 24 x 0,14 mm² | 8 mm | 74 kg/km | 92 kg/km | Enviar solicitud |
| L03151414 | 14 x 0,14 mm² | 6,4 mm | 35 kg/km | 61 kg/km | Enviar solicitud |
| L03154434 | 44 x 0,34 mm² | 14,6 mm | 223 kg/km | 334 kg/km | Enviar solicitud |
| L03151614 | 16 x 0,14 mm² | 6,7 mm | 49 kg/km | 69 kg/km | Enviar solicitud |
| L03152114 | 21 x 0,14 mm² | 7,6 mm | 60 kg/km | 87 kg/km | Enviar solicitud |
| L03151814 | 18 x 0,14 mm² | 7 mm | 54 kg/km | 75 kg/km | Enviar solicitud |
| L03152014 | 20 x 0,14 mm² | 7,3 mm | 58 kg/km | 82 kg/km | Enviar solicitud |
| L03154834 | 48 x 0,34 mm² | 14,8 mm | 243 kg/km | 355 kg/km | Enviar solicitud |
| L03155034 | 50 x 0,34 mm² | 15,8 mm | 248 kg/km | 402 kg/km | Enviar solicitud |
| L03155234 | 52 x 0,34 mm² | 15,8 mm | 273 kg/km | 412 kg/km | Enviar solicitud |
| L03155634 | 56 x 0,34 mm² | 16,2 mm | 292 kg/km | 437 kg/km | Enviar solicitud |
| L03156134 | 61 x 0,34 mm² | 16,7 mm | 316 kg/km | 464 kg/km | Enviar solicitud |
| L03150150 | 1 x 0,50 mm² | 3,2 mm | 13,3 kg/km | 19 kg/km | Enviar solicitud |
| L03150250 | 2 x 0,50 mm² | 5 mm | 23,5 kg/km | 36 kg/km | Enviar solicitud |
| L03150350 | 3 x 0,50 mm² | 5,2 mm | 28,4 kg/km | 42 kg/km | Enviar solicitud |
| L03150450 | 4 x 0,50 mm² | 5,6 mm | 35,1 kg/km | 51 kg/km | Enviar solicitud |
| L03150550 | 5 x 0,50 mm² | 6,3 mm | 41,6 kg/km | 64 kg/km | Enviar solicitud |
| L03150650 | 6 x 0,50 mm² | 6,8 mm | 48,3 kg/km | 75 kg/km | Enviar solicitud |
| L03150750 | 7 x 0,50 mm² | 6,8 mm | 53,1 kg/km | 78 kg/km | Enviar solicitud |
| L03150850 | 8 x 0,50 mm² | 7,8 mm | 62 kg/km | 99 kg/km | Enviar solicitud |
| L03151050 | 10 x 0,50 mm² | 8,8 mm | 74,5 kg/km | 115 kg/km | Enviar solicitud |
| L03151250 | 12 x 0,50 mm² | 9 mm | 84,2 kg/km | 128 kg/km | Enviar solicitud |
| L03151450 | 14 x 0,50 mm² | 9,4 mm | 93,5 kg/km | 143 kg/km | Enviar solicitud |
| L03151650 | 16 x 0,50 mm² | 9,9 mm | 105,9 kg/km | 162 kg/km | Enviar solicitud |
| L03151850 | 18 x 0,50 mm² | 10,6 mm | 133,9 kg/km | 191 kg/km | Enviar solicitud |
| L03152050 | 20 x 0,50 mm² | 11,1 mm | 143,8 kg/km | 208 kg/km | Enviar solicitud |
| L03152150 | 21 x 0,50 mm² | 11,6 mm | 154,9 kg/km | 224 kg/km | Enviar solicitud |
| L03152450 | 24 x 0,50 mm² | 12,6 mm | 169,7 kg/km | 248 kg/km | Enviar solicitud |
| L03152550 | 25 x 0,50 mm² | 12,8 mm | 174,6 kg/km | 256 kg/km | Enviar solicitud |
| L03152750 | 27 x 0,50 mm² | 12,8 mm | 184,2 kg/km | 269 kg/km | Enviar solicitud |
| L03153050 | 30 x 0,50 mm² | 13,2 mm | 203,6 kg/km | 293 kg/km | Enviar solicitud |
| L03153250 | 32 x 0,50 mm² | 13,7 mm | 213,5 kg/km | 311 kg/km | Enviar solicitud |
| L03153650 | 36 x 0,50 mm² | 14,2 mm | 239 kg/km | 344 kg/km | Enviar solicitud |
| L03154050 | 40 x 0,50 mm² | 15,8 mm | 289,4 kg/km | 416 kg/km | Enviar solicitud |
| L03154250 | 42 x 0,50 mm² | 15,8 mm | 299 kg/km | 429 kg/km | Enviar solicitud |
| L03155050 | 50 x 0,50 mm² | 17 mm | 349,7 kg/km | 487 kg/km | Enviar solicitud |
| L03155250 | 52 x 0,50 mm² | 17 mm | 359,3 kg/km | 500 kg/km | Enviar solicitud |
| L03156150 | 61 x 0,50 mm² | 18 mm | 403,7 kg/km | 565 kg/km | Enviar solicitud |
| L03150175 | 1 x 0,75 mm² | 3,5 mm | 15,7 kg/km | 22 kg/km | Enviar solicitud |
| L03150275 | 2 x 0,75 mm² | 5,6 mm | 30,3 kg/km | 45 kg/km | Enviar solicitud |
| L03150375 | 3 x 0,75 mm² | 6,1 mm | 37,6 kg/km | 56 kg/km | Enviar solicitud |
| L03150475 | 4 x 0,75 mm² | 6,6 mm | 46,5 kg/km | 68 kg/km | Enviar solicitud |
| L03150575 | 5 x 0,75 mm² | 7,1 mm | 55,7 kg/km | 83 kg/km | Enviar solicitud |
| L03150675 | 6 x 0,75 mm² | 7,7 mm | 66,8 kg/km | 99 kg/km | Enviar solicitud |
| L03150775 | 7 x 0,75 mm² | 7,7 mm | 74 kg/km | 103 kg/km | Enviar solicitud |
| L03150875 | 8 x 0,75 mm² | 9,2 mm | 83,8 kg/km | 136 kg/km | Enviar solicitud |
| L03151075 | 10 x 0,75 mm² | 10 mm | 101,1 kg/km | 150 kg/km | Enviar solicitud |
| L03151275 | 12 x 0,75 mm² | 10,5 mm | 133,9 kg/km | 183 kg/km | Enviar solicitud |
| L03151475 | 14 x 0,75 mm² | 11 mm | 148,5 kg/km | 203 kg/km | Enviar solicitud |
| L03151675 | 16 x 0,75 mm² | 11,5 mm | 169,2 kg/km | 231 kg/km | Enviar solicitud |
| L03151875 | 18 x 0,75 mm² | 12,4 mm | 184 kg/km | 264 kg/km | Enviar solicitud |
| L03152175 | 21 x 0,75 mm² | 13,6 mm | 211 kg/km | 307 kg/km | Enviar solicitud |
| L03152475 | 24 x 0,75 mm² | 14,4 mm | 239,1 kg/km | 333 kg/km | Enviar solicitud |
| L03152775 | 27 x 0,75 mm² | 14,7 mm | 260,9 kg/km | 363 kg/km | Enviar solicitud |
| L03153075 | 30 x 0,75 mm² | 15,8 mm | 313,4 kg/km | 428 kg/km | Enviar solicitud |
| L03153275 | 32 x 0,75 mm² | 16,3 mm | 328,3 kg/km | 453 kg/km | Enviar solicitud |
| L03153675 | 36 x 0,75 mm² | 16,9 mm | 357,8 kg/km | 496 kg/km | Enviar solicitud |
| L03150180 | 1 x 1,00 mm² | 3,6 mm | 18,2 kg/km | 25 kg/km | Enviar solicitud |
| L03150280 | 2 x 1,00 mm² | 5,8 mm | 35,2 kg/km | 50 kg/km | Enviar solicitud |
| L03150380 | 3 x 1,00 mm² | 6,3 mm | 46,4 kg/km | 64 kg/km | Enviar solicitud |
| L03150480 | 4 x 1,00 mm² | 6,8 mm | 57,9 kg/km | 79 kg/km | Enviar solicitud |
| L03150580 | 5 x 1,00 mm² | 7,4 mm | 69,6 kg/km | 96 kg/km | Enviar solicitud |
| L03150680 | 6 x 1,00 mm² | 8 mm | 81,3 kg/km | 113 kg/km | Enviar solicitud |
| L03150780 | 7 x 1,00 mm² | 8 mm | 90,9 kg/km | 120 kg/km | Enviar solicitud |
| L03150185 | 1 x 1,50 mm² | 3,8 mm | 24,7 kg/km | 31 kg/km | Enviar solicitud |
| L03150285 | 2 x 1,50 mm² | 6,5 mm | 46,5 kg/km | 68 kg/km | Enviar solicitud |
| L03150385 | 3 x 1,50 mm² | 6,8 mm | 62,7 kg/km | 79 kg/km | Enviar solicitud |
| L03150485 | 4 x 1,50 mm² | 7,4 mm | 79,2 kg/km | 98 kg/km | Enviar solicitud |
| L03150585 | 5 x 1,50 mm² | 8,6 mm | 95,8 kg/km | 131 kg/km | Enviar solicitud |
| L03150685 | 6 x 1,50 mm² | 9,3 mm | 112,7 kg/km | 155 kg/km | Enviar solicitud |
| L03150785 | 7 x 1,50 mm² | 9,3 mm | 127,1 kg/km | 164 kg/km | Enviar solicitud |
№ art.
№ de conductores x
sección
sección
ø exterior
± 10%
± 10%
Peso del cobre
Peso del cable ≈
Otros dimensiones y colores posible a petición.
