MEGA 157 H07V2-K H07V-K

Cable unipolar, PVC según HAR/VDE/UL/CSA

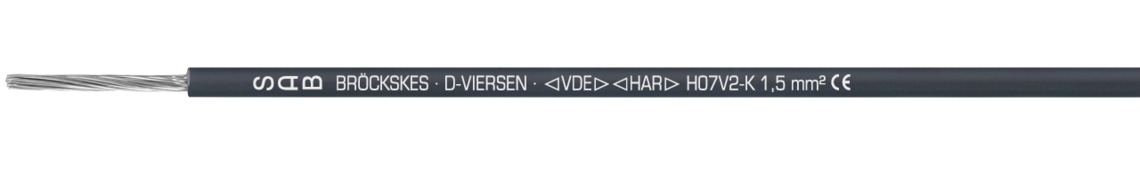

Ejemplo de marcación por H07V2-K 31570182: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H07V2-K H07V-K 1,5 mm² 16 AWG UL AWM Style 1015/10519 105°C 600V VW1 E172204 CSA Type TEW 105°C 600V FT1 LL104758 CE

Ejemplo de marcación por H07V2-K 31570182: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H07V2-K H07V-K 1,5 mm² 16 AWG UL AWM Style 1015/10519 105°C 600V VW1 E172204 CSA Type TEW 105°C 600V FT1 LL104758 CE

Aplicación

Este cable unipolarcon aislamiento de PVC es ignífugo y autoextinguible según IEC 60332-1-2 y EN 60332-12, UL VW-1 y CSA FT1. Se utiliza en generadores, transformadores e ingeniería mecánica.

Ventajas

  • H07V2-K: 450/750 V
  • conductor flexible
  • harmonizado según normas europeas

Construcción

Conductor

venas de cobre estañado según IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI3 según EN 50363-3 + VDE 0207-363-3

Color

negro (RAL 9005)

Conductor

venas de cobre estañado según IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI3 según EN 50363-3 + VDE 0207-363-3

Color

negro (RAL 9005)

Datos técnicos

Tensión nominal

DIN VDE: Uo/U 450/750 V

UL/CSA: 600 V

Tensión de prueba

2500 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Rango de temperatura

UL/CSA: hasta +105 °C



DIN VDE instalación fija: -40/+90°C

DIN VDE instalación flexible: +5/+90°C

Comportamiento en combustión

antiinflamable y autoextinguible IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

DIN VDE: Uo/U 450/750 V

UL/CSA: 600 V

Tensión de prueba

2500 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Rango de temperatura

UL/CSA: hasta +105 °C



DIN VDE instalación fija: -40/+90°C

DIN VDE instalación flexible: +5/+90°C

Comportamiento en combustión

antiinflamable y autoextinguible IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Sección nominal Mayor alambre ø ≈ ø exterior Peso del cobre Peso del cable ≈
L315701821,50 mm²0,26 mm3,1 mm14,4 kg/km20 kg/km Enviar solicitud
L315701842,50 mm²0,26 mm3,7 mm24 kg/km32 kg/km Enviar solicitud
L315701864,00 mm²0,31 mm4,3 mm38,4 kg/km50 kg/km Enviar solicitud
L315701876,00 mm²0,31 mm4,8 mm57,6 kg/km66 kg/km Enviar solicitud
L3157018810,00 mm²0,41 mm6,8 mm96 kg/km121 kg/km Enviar solicitud
L3157018916,00 mm²0,41 mm9,1 mm153,6 kg/km211 kg/km Enviar solicitud
L3157019025,00 mm²0,41 mm10,6 mm240 kg/km303 kg/km Enviar solicitud
L3157019135,00 mm²0,41 mm11,8 mm336 kg/km407 kg/km Enviar solicitud
L3157019250,00 mm²0,41 mm15,2 mm480 kg/km600 kg/km Enviar solicitud
L3157019370,00 mm²0,41 mm16,2 mm672 kg/km790 kg/km Enviar solicitud
L3157019495,00 mm²0,51 mm19,3 mm912 kg/km1067 kg/km Enviar solicitud
L31570195120,00 mm²0,51 mm20,8 mm1152 kg/km1277 kg/km Enviar solicitud
№ art.
Sección nominal
Mayor alambre ø
≈ ø exterior
Peso del cobre
Peso del cable ≈
L31570182
1,50 mm²
0,26 mm
3,1 mm
14,4 kg/km
20 kg/km
L31570184
2,50 mm²
0,26 mm
3,7 mm
24 kg/km
32 kg/km
L31570186
4,00 mm²
0,31 mm
4,3 mm
38,4 kg/km
50 kg/km
L31570187
6,00 mm²
0,31 mm
4,8 mm
57,6 kg/km
66 kg/km
L31570188
10,00 mm²
0,41 mm
6,8 mm
96 kg/km
121 kg/km
L31570189
16,00 mm²
0,41 mm
9,1 mm
153,6 kg/km
211 kg/km
L31570190
25,00 mm²
0,41 mm
10,6 mm
240 kg/km
303 kg/km
L31570191
35,00 mm²
0,41 mm
11,8 mm
336 kg/km
407 kg/km
L31570192
50,00 mm²
0,41 mm
15,2 mm
480 kg/km
600 kg/km
L31570193
70,00 mm²
0,41 mm
16,2 mm
672 kg/km
790 kg/km
L31570194
95,00 mm²
0,51 mm
19,3 mm
912 kg/km
1067 kg/km
L31570195
120,00 mm²
0,51 mm
20,8 mm
1152 kg/km
1277 kg/km

Otros dimensiones y colores posible a petición.
