H05V-K/MTW/TEW

Cable de PVC, para el cableado interno según NFPA 79 para instalaciones industriales según HAR/VDE/CSA/UL

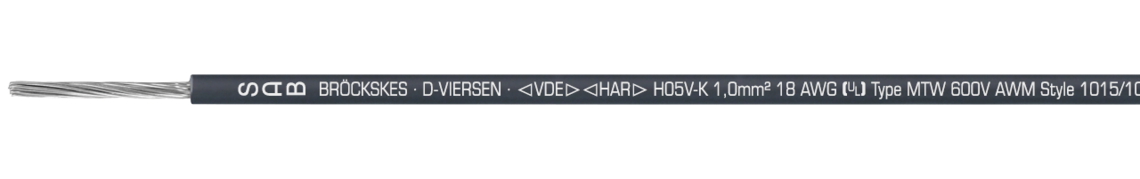

Ejemplo de marcación por H05V-K/MTW/TEW 31660180: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H05V-K 1,0 mm² 18 AWG (UL) Type MTW 600V AWM Style 1015/10519 105°C 600V VW1 CSA Type TEW 105°C 600V FT1 CE

Ejemplo de marcación por H05V-K/MTW/TEW 31660180: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H05V-K 1,0 mm² 18 AWG (UL) Type MTW 600V AWM Style 1015/10519 105°C 600V VW1 CSA Type TEW 105°C 600V FT1 CE

Aplicación

Cable de PVC, para cableado interno con 300/500 V y harmonizado según normas europeas. Ejemplos de aplicación: construcción de armarios de distribución, aparatos y equipos de comunicación, aparatos domésticos, generadores, transformadores y construcción de maquinaria.

Ventajas

  • 300/500 V
  • conductor flexible
  • harmonizado según normas europeas
  • MTW (Machine Tool Wire)
  • TEW (Thermoplastic Equipment Wire)
  • NFPA 79 para instalaciones industriales

Construcción

Conductor

venas de cobre estañado según IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Color

negro (RAL 9005)

Conductor

venas de cobre estañado según IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Color

negro (RAL 9005)

Datos técnicos

Tensión nominal

DIN VDE: Uo/U 300/500 V

UL/CSA: 600 V

Tensión de prueba

2000 V

Radio curvatura mín.

4 x d

Rango de temperatura

UL-AWM/CSA: hasta +105 °C

(UL) MTW: hasta +90 °C



DIN VDE instalación fija: -40/+70°C

DIN VDE instalación flexible: +5/+70°C

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

DIN VDE: Uo/U 300/500 V

UL/CSA: 600 V

Tensión de prueba

2000 V

Radio curvatura mín.

4 x d

Rango de temperatura

UL-AWM/CSA: hasta +105 °C

(UL) MTW: hasta +90 °C



DIN VDE instalación fija: -40/+70°C

DIN VDE instalación flexible: +5/+70°C

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Dimensión

№ art.

sección nominal

mayor alambre ø

≈ ø exterior

peso del cobre

peso del cable ≈

316601500,50 mm²0,21 mm2,5 mm5,1 kg/km11 kg/km Enviar solicitud
316601750,75 mm²0,21 mm2,7 mm7,2 kg/km14 kg/km Enviar solicitud
316601801,00 mm²0,21 mm2,8 mm9,6 kg/km16 kg/km Enviar solicitud
№ art.
sección nominal
mayor alambre ø
≈ ø exterior
peso del cobre
peso del cable ≈
31660150
0,50 mm²
0,21 mm
2,5 mm
5,1 kg/km
11 kg/km
31660175
0,75 mm²
0,21 mm
2,7 mm
7,2 kg/km
14 kg/km
31660180
1,00 mm²
0,21 mm
2,8 mm
9,6 kg/km
16 kg/km

Otros dimensiones y colores posible a petición.
