SABIX® USB 2.0 R flex

SABIX® cable USB 2.0 Rail, sin halógenos, duraderamente flexible según EN 45545-2

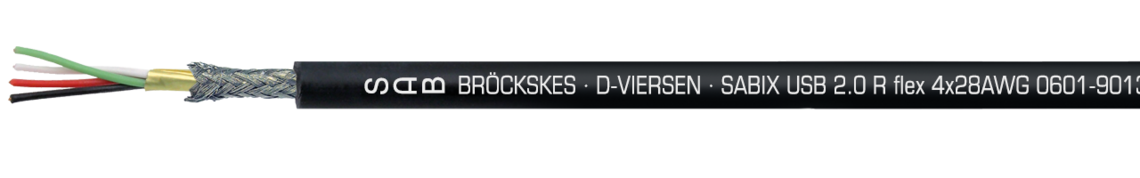

Ejemplo de marcación por SABIX® USB 2.0 R flex 06019013: SAB BRÖCKSKES · D-VIERSEN · SABIX® USB 2.0 R flex 4x28AWG 0601-9013

Ejemplo de marcación por SABIX® USB 2.0 R flex 06019013: SAB BRÖCKSKES · D-VIERSEN · SABIX® USB 2.0 R flex 4x28AWG 0601-9013

Aplicación

Ventajas

  • sin halógenos
  • duraderamente flexible
  • no propagación de la llama
  • antiinflamable y autoextinguible
  • buena resistencia al aceite y combustible
  • cumple los requisitos de protección contra incendios R15 (EL1A) y R16 (EL1B) según EN 45545-2 para niveles de peligro HL1-3
  • retardante de llama según UN/ECE R118
  • características excelentes de la transmisión

Informaciones adicionales

también posible como cable premontado p. ej. con enchufes de USB tipo A y USB tipo B

Construcción

Conductor

venas de cobre, hilo fino

Aislamiento

SABIX®

Código ident.

blanco, verde, rojo, negro

Pantalla

hoja de aluminio y trenzado de cobre estañado,

drenaje AWG 30 de cobre estañado debago del trenzado

Material cubierta

SABIX®

Color cubierta

negro (RAL 9005)

Conductor

venas de cobre, hilo fino

Aislamiento

SABIX®

Código ident.

blanco, verde, rojo, negro

Pantalla

hoja de aluminio y trenzado de cobre estañado,

drenaje AWG 30 de cobre estañado debago del trenzado

Material cubierta

SABIX®

Color cubierta

negro (RAL 9005)

Datos técnicos

Tensión de servicio

max. 30 V

Tension d’essai

conducteur/conducteur 600 V

conducteur/blindage 600 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Rango de temperatura

instalación fija: -50/+90 °C

instalación flexible: -40/+90 °C

Sin halógenos

Según EN 50306-1 + EN 50264-1 se cumple.

Desarrollo de HCl es < 0,5% según IEC 60754-1.

Valor del pH es > 4,3 según IEC 60754-2.

Conductividad es < 10,0 μS/mm según IEC 60754-2.

Fluórico contenido < 0,1% según IEC 60684-2

Propagación de la llama

sin propagación de la llama
según IEC 60332-3-24 + VDE 0482-332-3-24
IEC 60332-3-25 +VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Retardante de llama

según ISO 6722 (UN/ECE R118)

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Toxicidad

según EN 50305 + VDE 0260-305

Densidad de humo

según IEC 61034 + VDE 0482-1034

Resistencia al aceite y combustible

según EN 50264-1 + VDE 0260-264-1

Sin contaminante

gemäß RoHS-Richtlinie der Europäischen Union

Tensión de servicio

max. 30 V

Tension d’essai

conducteur/conducteur 600 V

conducteur/blindage 600 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Rango de temperatura

instalación fija: -50/+90 °C

instalación flexible: -40/+90 °C

Sin halógenos

Según EN 50306-1 + EN 50264-1 se cumple.

Desarrollo de HCl es < 0,5% según IEC 60754-1.

Valor del pH es > 4,3 según IEC 60754-2.

Conductividad es < 10,0 μS/mm según IEC 60754-2.

Fluórico contenido < 0,1% según IEC 60684-2

Propagación de la llama

sin propagación de la llama
según IEC 60332-3-24 + VDE 0482-332-3-24
IEC 60332-3-25 +VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.

Retardante de llama

según ISO 6722 (UN/ECE R118)

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Toxicidad

según EN 50305 + VDE 0260-305

Densidad de humo

según IEC 61034 + VDE 0482-1034

Resistencia al aceite y combustible

según EN 50264-1 + VDE 0260-264-1

Sin contaminante

gemäß RoHS-Richtlinie der Europäischen Union

Dimensión

№ art. Dimensión ≈ ø exterior Peso del cobre Peso del cable ≈ Impedanciaal corriente
paralela 20°C máx.
L060190134 x 28/7 AWG5,2 mm14,3 kg/km41 kg/km223,8 Ω/km Enviar solicitud
№ art.
Dimensión
≈ ø exterior
Peso del cobre
Peso del cable ≈
Impedanciaal corriente
paralela 20°C máx.
L06019013
4 x 28/7 AWG
5,2 mm
14,3 kg/km
41 kg/km
223,8 Ω/km

Otros dimensiones y colores posible a petición.
