SAB Kabel

SABIX® CB 620

Cable de CAN bus, sin halógenos

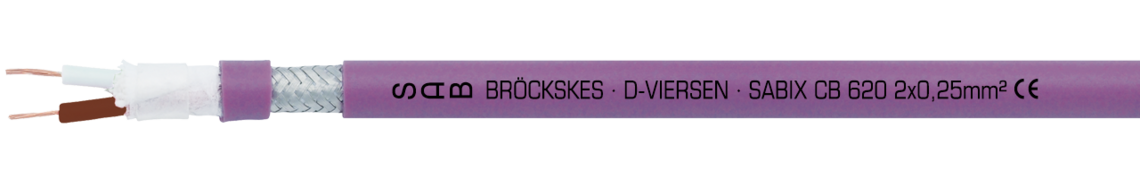

Ejemplo de marcación por SABIX CB 620 56202251: SAB BRÖCKSKES · D-VIERSEN · SABIX CB 620 2 x 0,25 mm² CE

Ejemplo de marcación por SABIX CB 620 56202251: SAB BRÖCKSKES · D-VIERSEN · SABIX CB 620 2 x 0,25 mm² CE

Aplicación

Ventajas

  • sin halógenos
  • muy buena resistencia al aceite
  • baja densidad de humo

Construcción

Conductor

venas de cobre según VDE 0812

Aislamiento

SABIX®

Codigo ident.

según DIN 47100

Envoltura

hoja de PETP

Pantalla

trenzado de cobre estañado

Material cubierta

SABIX®

Color cubierta

rojo violeta (RAL 4001)

Conductor

venas de cobre según VDE 0812

Aislamiento

SABIX®

Codigo ident.

según DIN 47100

Envoltura

hoja de PETP

Pantalla

trenzado de cobre estañado

Material cubierta

SABIX®

Color cubierta

rojo violeta (RAL 4001)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500V

conductor/pantalla: 1200V

Radio curvatura mín.

7,5 x d

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Resistencia al aceite

muy bien según EN 50363-4-1

Impedancia característica

120 Ω (95 - 140 Ω)

Flexibilidad

muy bien

Aplicación en cadenas

no recomendado

Comportamiento de curvatura

N° de curvaturas según VDE 0472-603 tipo de prueba H: min. 60.000

curvaturas individuales

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500V

conductor/pantalla: 1200V

Radio curvatura mín.

7,5 x d

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Resistencia al aceite

muy bien según EN 50363-4-1

Impedancia característica

120 Ω (95 - 140 Ω)

Flexibilidad

muy bien

Aplicación en cadenas

no recomendado

Comportamiento de curvatura

N° de curvaturas según VDE 0472-603 tipo de prueba H: min. 60.000

curvaturas individuales

Dimensión

№ art.

№ de conductores x
sección

ø exterior ± 5%

peso del cobre

peso del cable ≈

562022512 x 0,25 mm²5,7 mm19 kg/km35 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
ø exterior ± 5%
peso del cobre
peso del cable ≈
56202251
2 x 0,25 mm²
5,7 mm
19 kg/km
35 kg/km

Otros dimensiones y colores posible a petición.
