S PN 669
Cable de Profinet, PUR, tipo C, duraderamente flexible, para cadenas portacables, con aprobación UL

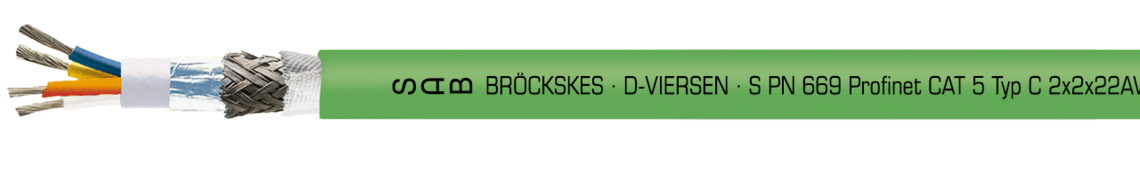

Ejemplo de marcación por S PN 669 06692202: SAB BRÖCKSKES · D-VIERSEN · S PN 668 Profinet CAT 5 Typ C 2x2x22AWG CE
Aplicación
Cable Profinet flexible tipo C con aprobación UL para uso flexible permanente en cadenas de arrastre. El radio de curvatura mínimo de este cable es de 5 x d para instalación fija, 10 x d para movimiento libre y 15 x d para uso duraderamente flexible.
Ventajas
- con aprobación UL
- para cadenas
- sin halógenos
- muy buena resistencia al aceite
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 2 x 2 x 22 AWG |
|---|---|
| Conductor | venas de cobre estañado, hilo ultrafino |
| Aislamiento | PE |
| Código ident. | azul, amarillo, blanco, naranja |
| Cableado | en capas |
| Envoltura | hoja de PETP |
| Cubierta interior | material thermoplastico |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | verde (similar RAL 6018) |
2 x 2 x 22 AWG
venas de cobre estañado, hilo ultrafino
PE
azul, amarillo, blanco, naranja
en capas
hoja de PETP
material thermoplastico
hoja de aluminio y trenzado de cobre estañado
capa fina de algodón
PUR
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión UL | UL: 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d duraderamente flexible: 15 x d |
| Rango de temperatura | VDE instalación fija: -30/+70°C VDE instalación flexible: -20/+70°C UL: hasta +80°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Resistencia al aceite | TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Impedancia característica | 100Ω ± 5Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia según EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1) |
| UL Style | 21198 |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
UL: 300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
instalación fija: 5 x d
instalación flexible: 10 x d
duraderamente flexible: 15 x d
VDE instalación fija: -30/+70°C
VDE instalación flexible: -20/+70°C
UL: hasta +80°C
según IEC 60754-1 + VDE 0482-754-1
TMPU según EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 5Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia
según EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1)
21198
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ |
Resistencia del corriente continua a 20°C según VDE 0812 máx. Ω/km | |
|---|---|---|---|---|---|---|---|
| L06692202 | 2 x 2 x 22 AWG | 1,55 mm | 6,9 mm | 36,7 kg/km | 69 kg/km | 58 | Enviar solicitud |
conductor
continua a 20°C según
VDE 0812 máx. Ω/km
Otros dimensiones y colores posible a petición.
