PB 642
Cable de Profibus, PVC

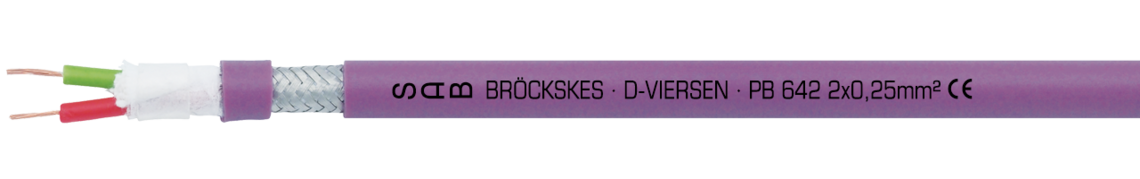

Ejemplo de marcaciòn por PB 642 06422221: SAB BRÖCKSKES · D-VIERSEN · PB 642 · 2 x 0,22 mm² CE
Aplicación
Cable Profibus PVC con envoltura de hoja de PETP y tensión de servicio máx. 350 V. Este cable fue desarrollado especialmente para la comunicación entre sistemas de automatización y aparatos periféri cos descentralizadosen regiones de campo.
Ventajas
- resistente al aceite
- simplifica la instalación y mantenimiento
Construcción
| Conductor | venas de cobre a imitación de DIN VDE 0812 |
|---|---|
| Aislamiento | PE, 2YI1 según EN 50290-2-23 + VDE 0819-103 |
| Código ident. | rojo, verde (PA) DIN 47100 (tipo B) |
| Cableado | en capas |
| Envoltura | hoja de PETP |
| Pantalla | trenzado de cobre estañado |
| Material cubierta | PVC, TM2 según EN 50363-4-1 |
venas de cobre a imitación de DIN VDE 0812
PE, 2YI1 según EN 50290-2-23 + VDE 0819-103
rojo, verde (PA)
DIN 47100 (tipo B)
en capas
hoja de PETP
trenzado de cobre estañado
PVC, TM2 según EN 50363-4-1
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión de prueba | conductor/conductor: 1500 V conductor/pantalla: 1200 V |
| Radio curvatura mín. | 7,5 x d |
| Rango de temperatura | instalación fija: -30/+70 °C instalación flexible: -5/+70 °C |
| Resistencia al aceite | |
| Impedancia característica | tipo B: de > 100 kHz 100 Ω - 130 Ω PA: 100 Ω ± 20% |
| Para la instalación fija | adecuado |
| Para la aplicación flexible | adecuado |
| Aplicación en cadenas | no recomendado |
| Resistencia a la intemperie | medio |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
conductor/conductor: 1500 V
conductor/pantalla: 1200 V
7,5 x d
instalación fija: -30/+70 °C
instalación flexible: -5/+70 °C
tipo B: de > 100 kHz 100 Ω - 130 Ω
PA: 100 Ω ± 20%
adecuado
adecuado
no recomendado
medio
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Código de colores | Dimensión | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L06422221 | RAL 4001 | 2 x 0,22 mm² | 4,4 mm | 14,7 kg/km | 26 kg/km | Enviar solicitud |
| L06424221 | RAL 4001 | 2 x 2 x 0,22 mm² | 6,2 mm | 22,4 kg/km | 45 kg/km | Enviar solicitud |
| L06422251 | RAL 4001 | 2 x 0,25 mm² | 4,9 mm | 15,4 kg/km | 30 kg/km | Enviar solicitud |
| L06424251 | RAL 4001 | 2 x 2 x 0,25 mm² | 6,7 mm | 26,5 kg/km | 52 kg/km | Enviar solicitud |
| L06422767 | RAL 5015 | 2 x 0,82 mm² | 7,3 mm | 38,1 kg/km | 68 kg/km | Enviar solicitud |
| L06422768 | RAL 9005 | 2 x 0,82 mm² | 7,3 mm | 38,1 kg/km | 68 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
