CATLine CAT 5e DR
cable de Ethernet Industrial CAT 5e, para enrollador

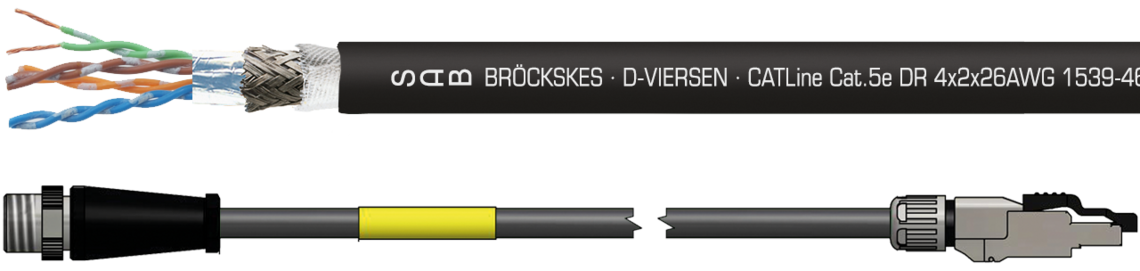

Ejemplo de marcación por CATLine CAT 5e DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat. 5e DR 4x2x26AWG 1539-4651 CE
Aplicación
Ventajas
- sin halógenos
- muy buena resistencia al aceite
- muy buena resistencia a la intemperie
- cable para enrollador
- buena contra productos químicos agresivos
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimensiones | 4 x 2 x 26 AWG |
|---|---|
| Conductor | venas de cobre, hilo fino |
| Aislamiento | polímero especiales |
| Código ident. | blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón |
| Cableado | conductores juntos trenzados en pares, pares juntos |
| Envoltura | capa fina de algodón |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR / trenza de soport / PUR |
| Color cubierta | negro (RAL 9005) |
4 x 2 x 26 AWG
venas de cobre, hilo fino
polímero especiales
blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón
conductores juntos trenzados en pares, pares juntos
capa fina de algodón
hoja de aluminio y trenzado de cobre estañado
capa fina de algodón
PUR / trenza de soport / PUR
negro (RAL 9005)
Datos técnicos
| Tensión de servicio | max. 90 V |
|---|---|
| Tensión de prueba | conductor/conductor: 750 V conductor/pantalla: 750 V |
| Radio curvatura mín. | para instalación y montajes (instalación fija): 5 x d con movimiento de enrollamiento repetitivo (instalación flexible): 10 x d guiada sobre polea (instalación flexible): 12 x d |
| Rango de temperatur VDE | instalación fija: -50/+90 °C instalación flexible: -40/+90 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Resistencia al aceite | TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Impedancia característica (100 MHz): | 100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-2-2 / CAT 5 |
| Resistencia a la intemperie | muy bien |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
max. 90 V
conductor/conductor: 750 V
conductor/pantalla: 750 V
para instalación y montajes (instalación fija): 5 x d
con movimiento de enrollamiento repetitivo (instalación flexible): 10 x d
guiada sobre polea (instalación flexible): 12 x d
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
según IEC 60754-1 + VDE 0482-754-1
TMPU según EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-2-2 / CAT 5
muy bien
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | Esfuerzo de tracción máx. | |
|---|---|---|---|---|---|---|---|
| L15394651 | 4 x 2 x 26 AWG | 1,05 mm | 8,5 mm | 32,0 kg/km | 79,0 kg/km | 200 N | Enviar solicitud |
conductor
Otros dimensiones y colores posible a petición.
