CATLine XL
Class D / Class E - Cable Ethernet para cadenas con homologación UL/CSA

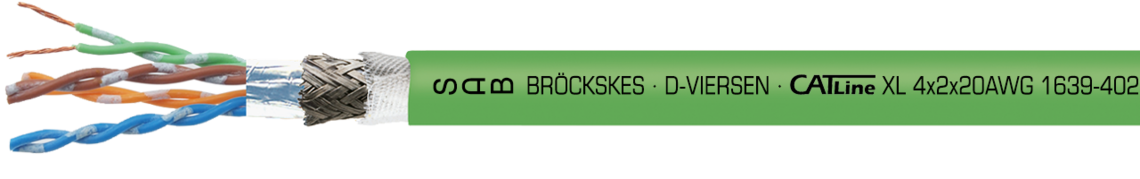

Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · CATLine XL 4x2x20AWG 1639-4020 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Aplicación
Con los nuevos tipos fl exibles CATLine XL con pérdida de inserción reducida, se dispone de una familia de productos que ha sido probada y validada más allá del límite normativo de 100 metros. En las pruebas prácticas de, estos cables también fueron capaces de transmitir distancias de más de 190 m (CATLine XL / Class D - 100 MBit) o más de 130 m (CATLine XL / Class E - 1GBit) - confi rmado por mediciones con sistemas BERT.
Ventajas
- para cadenas
- antiinflamable y autoextinguible
- apto para PoE
- sin PFAS
Construcción
| Conductor | hilo trenzado de cobre desnudo, trenzado fino |
|---|---|
| Aislamiento | polímero especial |
| Código ident. | blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón |
| Cableado | conductores trenzados en pares, pares juntos clase E: Pares apantallados |
| Pantalla | Trenzado de hilos redondos de cobre estañados |
| Envoltura | capa fina de algadón |
| Material cubierta | PUR |
| Color cubierta | verde (similar RAL 6018) |
hilo trenzado de cobre desnudo, trenzado fino
polímero especial
blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón
conductores trenzados en pares, pares juntos
clase E: Pares apantallados
Trenzado de hilos redondos de cobre estañados
capa fina de algadón
PUR
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 90 V |
|---|---|
| Tensión UL/CSA | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d permanentemente flexible: 15 x d |
| Rango de temperatura | UL/CSA: hasta +80 °C instalación fija: -50/+90 °C instalación flexible: -40/+90 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2 |
| Resistencia al aceite | TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Impedancia característica | 100Ω ± 10 Ω CATline XL / Clase D, cumple las peticiones eléctricas y de transmisión a alta frecuencia en ref. a EN 50288-2-2 / CAT 5
CATline XL / Clase E, cumple las peticiones eléctricas y de transmisión a alta frecuencia en ref. a EN 50288-5-2 / CAT 6 |
| Resistencia-UV | muy bien - según HD 605 (VDE 0276-605) |
| Flexibilidad | muy bien |
| UL Style | 20549 |
| Sin contaminante | según RoHS directiva de la Unión Europea, ver capítulo N "Datos técnicos" |
máx. 90 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
instalación fija: 5 x d
instalación flexible: 10 x d
permanentemente flexible: 15 x d
UL/CSA: hasta +80 °C
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y autoextinguible
según IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
TMPU según EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10 Ω
CATline XL / Clase D, cumple las peticiones eléctricas y de transmisión a alta frecuencia en ref. a EN 50288-2-2 / CAT 5
CATline XL / Clase E, cumple las peticiones eléctricas y de transmisión a alta frecuencia en ref. a EN 50288-5-2 / CAT 6
muy bien - según HD 605 (VDE 0276-605)
muy bien
20549
según RoHS directiva de la Unión Europea, ver capítulo N "Datos técnicos"
Dimensión
| № art. | Tipo | Dimensión |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L15394020 | CATLine XL / Class D | 4 x 2 x 20 AWG | 11,6 mm | 100,7 kg/km | 158 kg/km | Enviar solicitud |
| L16394020 | CATLine XL / Class E | 4 x 2 x 20 AWG | 15,7 mm | 144,3 kg/km | 266 kg/km | Enviar solicitud |
± 10%
Otros dimensiones y colores posible a petición.
