CATLine CAT 7A DR

Cable de Gigabit Ethernet CAT 7A para enrollador

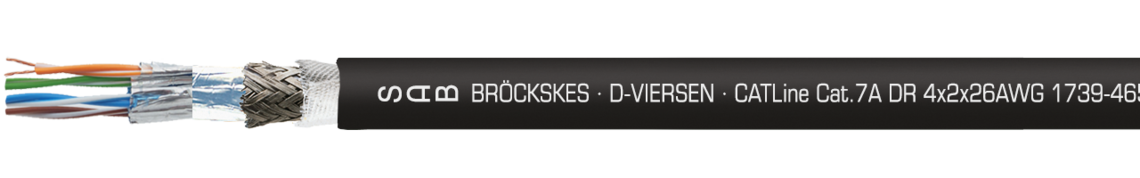

Ejemplo de marcación por CATLine CAT 7A DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat. 7A DR 4x2x26AWG 1739-4651 CE

Ejemplo de marcación por CATLine CAT 7A DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat. 7A DR 4x2x26AWG 1739-4651 CE

Aplicación

Cable CAT 7A Gigabit Ethernet para uso enrollable. El cable enrollable CAT 7A con un pequeño radio de curvatura ha sido diseñado para diversas aplicaciones en las que se deben transmitir de forma segura grandes cantidades de datos. Las áreas de aplicación ejemplares son la tecnología de teatro, la transmisión de señales de los sistemas de limpieza de estantes de basura móviles o la tecnología de almacenamiento estatnte en altura.

Ventajas

  • sin halógenos
  • muy buena resistencia al aceite
  • muy buena resistencia a la intemperie
  • cable para enrollador
  • buena contra productos químicos agresivos

Informaciones adicionales

también posible como cable premontado p. ej. con enchufe M12/RJ45

Construcción

Dimension

4 x 2 x 26 AWG

Conductor

venas de cobre estañado, con hilo fino

Aislamiento

Polímero especiales

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

conductores juntos trenzadosen pares, cada par cubierto por una envoltura de aluminio, pares juntos

Pantalla

cinta aluminizada y trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR / trenza de soporte / PUR

Color cubierta

negro (RAL 9005)

Dimension

4 x 2 x 26 AWG

Conductor

venas de cobre estañado, con hilo fino

Aislamiento

Polímero especiales

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

conductores juntos trenzadosen pares, cada par cubierto por una envoltura de aluminio, pares juntos

Pantalla

cinta aluminizada y trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR / trenza de soporte / PUR

Color cubierta

negro (RAL 9005)

Datos técnicos

Tensión de servicio

máx. 90 V

Tensión de prueba

conductor/conductor 750 V

conductor/pantalla 750 V

Radio curvatura mín.

para instalación y montajes (instalación fija): 5 x d

con movimiento de enrollamiento repetitivo (instalación flexible): 10 x d

guiada sobre polea (instalación flexible): 12 x d

Rango de temperatura VDE

instalación fija: - 50°C / + 90 °C

instalación flexible: - 40°C / + 90 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Impendancia característica (100 MHz)

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-9-2 / CAT 7A

Resistencia a la intemperie

muy bien

Aplicación

adecuado para aplicaciones EtherCAT y EtherNET/IP

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 90 V

Tensión de prueba

conductor/conductor 750 V

conductor/pantalla 750 V

Radio curvatura mín.

para instalación y montajes (instalación fija): 5 x d

con movimiento de enrollamiento repetitivo (instalación flexible): 10 x d

guiada sobre polea (instalación flexible): 12 x d

Rango de temperatura VDE

instalación fija: - 50°C / + 90 °C

instalación flexible: - 40°C / + 90 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Impendancia característica (100 MHz)

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-9-2 / CAT 7A

Resistencia a la intemperie

muy bien

Aplicación

adecuado para aplicaciones EtherCAT y EtherNET/IP

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Dimensión ø máx. del
conductor
Peso del cobre Peso del cable ≈ Esfuerzo de tracción máx.
L173946514 x 2 x 26 AWG1,6 mm38,5 kg/km117 kg/km200 N Enviar solicitud
№ art.
Dimensión
ø máx. del
conductor
Peso del cobre
Peso del cable ≈
Esfuerzo de tracción máx.
L17394651
4 x 2 x 26 AWG
1,6 mm
38,5 kg/km
117 kg/km
200 N

Otros dimensiones y colores posible a petición.
