SAB Kabel

CATLine CAT 6A S

Cable de Gigabit Ethernet CAT 6A para cadenas, con aprobación UL/CSA

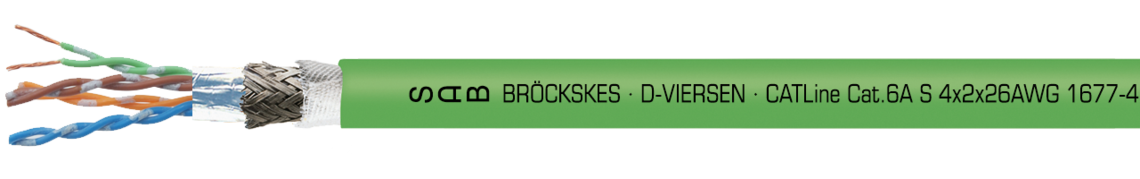

Ejemplo de marcación por CATLine CAT 6A S: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A S 4x2x26AWG 1677-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Ejemplo de marcación por CATLine CAT 6A S: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A S 4x2x26AWG 1677-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Aplicación

Cable CAT 6A Gigabit Ethernet con aprobación UL/CSA para uso en cadenas de arrastre. El cable CAT 6A adecuado para cadenas de arrastre es adecuado para su uso en condiciones industriales adversas, p. Ej. altas temperaturas, contaminación con aceites y grasas, productos químicos agresivos o humedad, especialmente en la automatización.

Ventajas

  • con aprobación UL/CSA
  • para cadenas
  • sin halógenos
  • antiinflamable y autoextinguible
  • muy buena resistencia al aceite
  • buena contra productos químicos agresivos

Informaciones adicionales

  • +90°C bajo petición
  • también posible como cable premontado p. ej. con enchufe M12/RJ45

Construcción

Dimension

4 x 2 x 26 AWG

Conductor

venas de cobre estañado, con hilo fino

Aislamiento

Polímero especiales

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

conductores juntos trenzados en pares, pares juntos

Envoltura

capa fina de algodón

Pantalla

hoja de aluminio y trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR

Color cubierta

verde (similar RAL 6018)

Dimension

4 x 2 x 26 AWG

Conductor

venas de cobre estañado, con hilo fino

Aislamiento

Polímero especiales

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

conductores juntos trenzados en pares, pares juntos

Envoltura

capa fina de algodón

Pantalla

hoja de aluminio y trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR

Color cubierta

verde (similar RAL 6018)

Datos técnicos

Tensión de servicio

máx . 90 V

Tensión UL/CSA

300 V

Tensión de prueba

conductor/conductor 2000 V

conductor/pantalla 2000 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

duraderamente flexible: 15 x d

Rango de temperatura VDE

instalación fija: - 40°C / + 70 °C

instalación flexible: - 40°C / + 70 °C

UL: hasta + 80°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

UL Horizontal Flame Test FT2

Resistencia al aceite

TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Impendancia propia en caso (100 MHz)

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-10-2 / CAT 6A

Flexibilidad

muy bien

UL Style

20549

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx . 90 V

Tensión UL/CSA

300 V

Tensión de prueba

conductor/conductor 2000 V

conductor/pantalla 2000 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

duraderamente flexible: 15 x d

Rango de temperatura VDE

instalación fija: - 40°C / + 70 °C

instalación flexible: - 40°C / + 70 °C

UL: hasta + 80°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

UL Horizontal Flame Test FT2

Resistencia al aceite

TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Impendancia propia en caso (100 MHz)

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-10-2 / CAT 6A

Flexibilidad

muy bien

UL Style

20549

Dimensión

№ art.

№ de conductores

sección

ø máx. del
conductor

ø exterior ± 5%

peso del cobre

peso del cable ≈

16774631826 AWG1,05 mm6,9 mm32 kg/km57 kg/km Enviar solicitud
№ art.
№ de conductores
sección
ø máx. del
conductor
ø exterior ± 5%
peso del cobre
peso del cable ≈
16774631
8
26 AWG
1,05 mm
6,9 mm
32 kg/km
57 kg/km

Otros dimensiones y colores posible a petición.
