CATLine CAT 6A ExLD
cable de Gigabit Ethernet CAT 6A para zonas peligrosas con aprobación UL

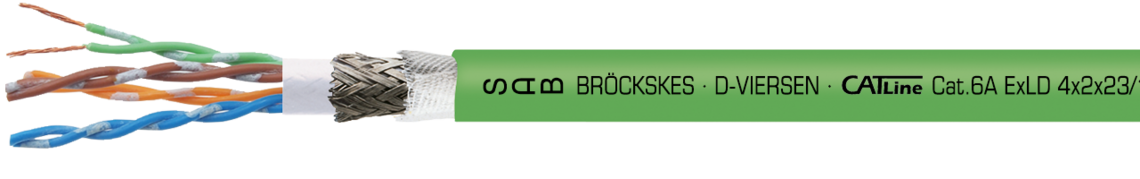

Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A ExLD 4x2x23/1AWG 1639-9015 UL AWM Style 20549 80°C 300V CE
Aplicación
Una característica de calidad decisiva de este cable es su excelente estanqueidad longitudinal. Evita tanto las fugas de ignición como el arrastre por zonas peligrosas de gases inflamables a zonas no explosivas. El cable cumple los requisitos de la norma IEC EN 60079-14 y es apto para su uso en atmósferas potencialmente explosivas para evitar el arrastre zonal de conformidad con la norma IEC EN 60079-14, capítulo 9.3 y anexo E.
Ventajas
- esistente a bajas temperaturas
- antiinflamable y autoextinguible
- resistente al aceite y sustancias químicas
- Gigabit Ethernet 10GBase-T
- apto para PoE
- excelente estanqueidad longitudinal
- prevención del arrastre de zonas
- sin PFAS
Construcción
| Conductor | venas de cobre, eindrähtig |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | EIA/TIA T568 + IEC 708-1 |
| Cableado | en pares |
| Pantalla | hoja de aluminio y trenzado de cobre estañado, cubierta óptica ≥ 85% |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | verde (similar RAL 6018) |
venas de cobre,
eindrähtig
SABIX®
EIA/TIA T568 + IEC 708-1
en pares
hoja de aluminio y trenzado de cobre estañado, cubierta óptica ≥ 85%
capa fina de algodón
PUR
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 90 V |
|---|---|
| Tensión UL | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | después de installación: 4 x d durante installación: 8 x d |
| Rango de temperatur | UL: hasta +80 °C instalación fija: -60/+80 °C instalación flexible: -30/+80 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Resistencia al aceite | TMPU según EN 50363-10-2 + VDE 0207-363-10-2, IRM 902, 168 h, 100 °C |
| Reistente al barro | muy bien - según IEC 60092-360, IEC 61892-4, NEK TS 606 |
| Resistencia-UV e a la intemperie | muy bien - según HD 605 (VDE 0276-605) |
| Resistencia de aislamiento | min. 5GΩ x km a + 20 °C |
| Impedancia característica | 100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia en ref. a EN 50288-10-2 (CAT 6A) |
| Utilización | según IEC 60079-14, capítulo 9.3 y anexo E para evitar el arrastre de zonas |
| Normativa sobre productos de construcción | se cumple la Euroklasse Eca según EN 50575 |
| UL Style | 20549 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
máx. 90 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
después de installación: 4 x d
durante installación: 8 x d
UL: hasta +80 °C
instalación fija: -60/+80 °C
instalación flexible: -30/+80 °C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2
TMPU
según EN 50363-10-2 + VDE 0207-363-10-2, IRM 902, 168 h, 100 °C
muy bien - según IEC 60092-360, IEC 61892-4, NEK TS 606
muy bien - según HD 605 (VDE 0276-605)
min. 5GΩ x km a + 20 °C
100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia en ref. a EN 50288-10-2 (CAT 6A)
según IEC 60079-14, capítulo 9.3 y anexo E para evitar el arrastre de zonas
se cumple la Euroklasse Eca según EN 50575
20549
gemäß RoHS-Richtlinie der Europäischen Union
Dimensión
| № art. | Tipo | Dimensión |
ø exterior ± 0,3 mm | Peso del cobre | Peso del cable ≈ |
Resistencia del corriente continua a 20°C según VDE 0812 máx. Ω/km | |
|---|---|---|---|---|---|---|---|
| L16399015 | CATLine CAT 6A ExLD | 4 x 2 x 23/1 AWG | 8,9 mm | 48,1 kg/km | 94 kg/km | 64,6 Ω/km | Enviar solicitud |
± 0,3 mm
continua a 20°C según
VDE 0812 máx. Ω/km
Otros dimensiones y colores posible a petición.
