Termopar revestido con enchufe / Termopar de inserción con conector
Termopar de inserción con conector
Aplicación
Este sensor de temperatura es versátil debido a su construcción y resistencia a altas temperaturas. Gracias a su forma delgada y al material de la cubierta flexible, el sensor también se puede instalar en posiciones difíciles de alcanzar. Se garantiza una instalación sencilla junto con un racor de compresión adecuado.
El termopar de inserción con conector es especialmente adecuado para medir la temperatura en el habitáculo de los vehículos de prueba. Con un ligera presión, el termopar de inserción puede introducirse, por ejemplo, en los asientos o en los reposacabezas para medir la temperatura.
Informaciones adicionales
¡También disponible como termopar de inserción con conector!
Construcción
| Par termoeléctrico | Se pueden elegir los siguientes tipos de termopares en función de la aplicación: - 1 x Typ J - 2 x Typ J - 1 x Typ K - 2 x Typ K - otros termopares: según los requisitos del cliente |
|---|---|
| Ø vaina | - 0,25 mm - 0,50 mm - 0,64 mm - 0,75 mm - 1,00 mm - 1,50 mm - 2,00 mm - 3,00 mm - 4,50 mm - 6,00 mm - otra vaina-Ø: según los requisitos del cliente |
| Material de cubierta | - 1.4541 (+800°C) - 2.4816 (+1100°C) - otros materiales de cubierta: según los requisitos del cliente |
| Extremo de la conexión | - conector miniatura - acoplamiento en miniatura - conector estándar - acoplamiento estándar - extremos libres - indicar en mm - otros extremos de la conexión - según los requisitos del cliente |
| Tipos de punta de medición | - clase 1, forma A, punta de medición aislada - clase 1, forma B, punta de medición aislada |

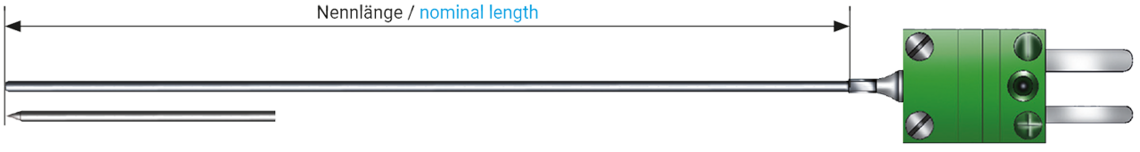

| Longitud nominal | Se puede elegir libremente según las preferencias del cliente e indicar en milímetros. |
| Posible bajo petición | - Con certificado de lote y marcado de lote - Calibración DAKKS bajo pedido - Accesorios (fijos): a petición del cliente |
Se pueden elegir los siguientes tipos de termopares en función de la aplicación:
- 1 x Typ J
- 2 x Typ J
- 1 x Typ K
- 2 x Typ K
- otros termopares: según los requisitos del cliente
- 0,25 mm
- 0,50 mm
- 0,64 mm
- 0,75 mm
- 1,00 mm
- 1,50 mm
- 2,00 mm
- 3,00 mm
- 4,50 mm
- 6,00 mm
- otra vaina-Ø: según los requisitos del cliente
- 1.4541 (+800°C)
- 2.4816 (+1100°C)
- otros materiales de cubierta: según los requisitos del cliente
- conector miniatura
- acoplamiento en miniatura
- conector estándar
- acoplamiento estándar
- extremos libres - indicar en mm
- otros extremos de la conexión - según los requisitos del cliente
- clase 1, forma A, punta de medición aislada
- clase 1, forma B, punta de medición aislada
Se puede elegir libremente según las preferencias del cliente e indicar en milímetros.
- Con certificado de lote y marcado de lote
- Calibración DAKKS bajo pedido
- Accesorios (fijos): a petición del cliente
Ejemplos de configuración
| № art. | Tipo | Mantel-ø | Nennlänge | Werkstoff | Anschlussende | Besonderheit | |
|---|---|---|---|---|---|---|---|
| T302-051-218 | K | 0,50 mm | 100 mm | 2.4816 | Miniaturstecker | ohne Spitze | Enviar solicitud |
| T302-046-275 | K | 1,00 mm | 100 mm | 2.4816 | Miniaturstecker | ohne Spitze | Enviar solicitud |
| T302-043-185 | K | 1,50 mm | 100 mm | 1.4541 | Miniaturstecker | mit Spitze | Enviar solicitud |
Hay otras configuraciones disponibles bajo pedido.
