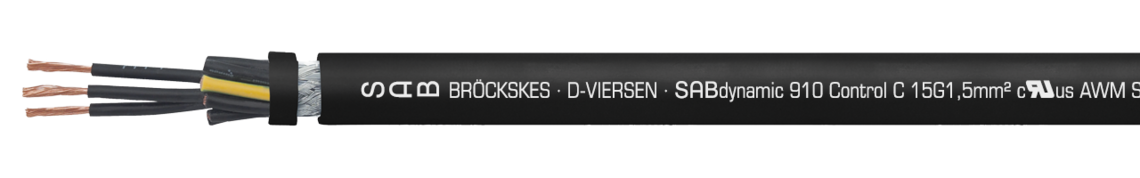

SABdynamic 910 Control C
Cable de control en SABIX®/PUR, duraderamente flexible, para robots, alimentación robusta, resistente al aceite y fignífugo con conductores colorados y pantalla general de cobre
Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · SABdynamic 910 Control 15G1,5mm² cULus AWM Style 21223 AWM I/II A/B 80°C 600V FT1 FT2 0911-1515 CE
Aplicación
Ventajas
- aprobación cULus
- sin PWIS (PWIS = sustancias que afectan a la humectabilidad de la pintura)
- baja capacidad
- para robots
- rango de temperatura extremadamente amplio
- sin halógenos
- alta resistencia a la abrasión
- adecuado para trayecto de desplazamiento
- radio curvatura pequeño
- diámetro exterior pequeño
- buenas características EMC
- sin PFAS
Construccion
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado, de 15 venas ajustadas en bultos |
| Pantalla | trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR, con una superficie mate |
| Color cubierta | negro (RAL 9005) |
venas de cobre según IEC 60228, VDE 0295, clase 6
SABIX®
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores
conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre cada capa de cableado, de 15 venas ajustadas en bultos
trenzado de cobre estañado
capa fina de algodón
PUR, con una superficie mate
negro (RAL 9005)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión cULus | 600 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Ciclos de torsión | hasta ± 180°/m > 10 millones hasta ± 360°/m > 5 millones |
| Radio curvatura mín. | instalación fija: 3 x d instalación flexible: ≤ 5 m 7,5 x d > 5 m 10 x d ciclos de curvatura: > 10 millones |
| Rango de temperatura | DIN VDE instalación fija: -50/+90 °C instalación flexible: -40/+90 °C
cULus: hasta +80 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Flexibilidad duradera | muy bien |
| Resistencia a UV | según HD 605 |
| Resistencia al ozono | según DIN EN 50396 |
| Resistencia al agua salada | según UL 1309 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
600 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
hasta ± 180°/m > 10 millones
hasta ± 360°/m > 5 millones
instalación fija: 3 x d
instalación flexible: ≤ 5 m 7,5 x d
> 5 m 10 x d
ciclos de curvatura: > 10 millones
DIN VDE
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
cULus: hasta +80 °C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
muy bien
según HD 605
según DIN EN 50396
según UL 1309
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø |
ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L09110707 | 7 x 0,75 mm² | 0,16 mm | 7,7 mm | 68,2 kg/km | 96 kg/km | Enviar solicitud |
| L09110215 | 2 x 1,50 mm² | 0,16 mm | 6,2 mm | 42,3 kg/km | 61 kg/km | Enviar solicitud |
| L09110315 | 3 x 1,50 mm² | 0,16 mm | 6,5 mm | 57,6 kg/km | 76 kg/km | Enviar solicitud |
| L09111515 | 15 x 1,50 mm² | 0,16 mm | 16,3 mm | 296,2 kg/km | 403 kg/km | Enviar solicitud |
sección
± 10%
Otros dimensiones y colores posible a petición.
