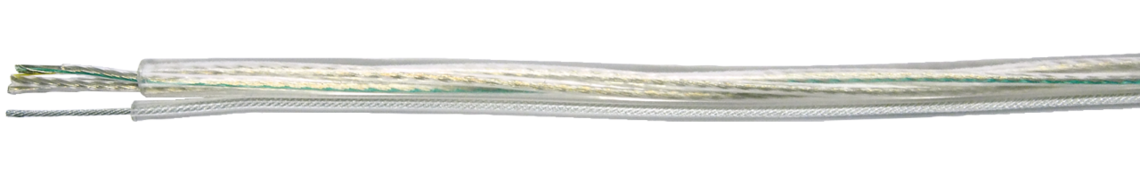

TA 835 Y (TR)
Cable para lámpara FEP/PVC
Aplicación
Nuestro cable para cableado de lámparas se utiliza en la industria de iluminación para la conexión de lámparas halógenas y downlights. Por razones de diseño, este cable se fabrica con una cubierta exterior de PVC transparente. Los conductores tienen un aislamiento FEP resistente a temperaturas elevadas, y que está diseñado para soportar la temperatura extremadamente alta de hasta +180 °C de las luces halógenas.
Ventajas
- transparente
- flexible
- cable de acero opcional para soporte de carga en lámparas colgantes
Construcción
| Conductor | venas de cobre, plateado con hilo fino |
|---|---|
| Aislamiento | FEP, transparente, con hilos de identificación de color según VDE 0293-308 |
| Cableado | en capas |
| Material cubierta | PVC |
| Color cubierta | transparente |
| Optional | cable de acero paralelo agregado a la cubierta y separable |
venas de cobre, plateado con hilo fino
FEP, transparente,
con hilos de identificación de color según VDE 0293-308
en capas
PVC
transparente
cable de acero paralelo agregado a la cubierta y separable
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba | conductor/conductor 2500 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Rango de temperatura | nicht bewegt: -40/+70 °C bewegt: +5/+70 °C |
| Fuerza de rotura mínima del cable de acero (opcional) | 0,86 kN |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
conductor/conductor 2500 V
instalación fija: 5 x d
instalación flexible: 10 x d
nicht bewegt: -40/+70 °C
bewegt: +5/+70 °C
0,86 kN
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Tipo |
№ de conductores x sección | ø exterior | Peso del cobre | Peso del cable ≈ |
ø exterior ± 10% | |
|---|---|---|---|---|---|---|---|
| L38350307 | sin cable de acero | 3 x 0,75 mm² | 5,2 mm ± 5% | 21,6 kg/km | 46 kg/km | Enviar solicitud | |
| L38350507 | sin cable de acero | 5 x 0,75 mm² | 6,1 mm ± 5% | 36 kg/km | 70 kg/km | Enviar solicitud | |
| L38350315 | sin cable de acero | 3 x 1,50 mm² | 5,9 mm ± 5% | 43,2 kg/km | 71 kg/km | 5,9 mm | Enviar solicitud |
| L38359005 | con cable de acero | 3 x 0,75 mm² | ca. 5,1 mm | 21,6 kg/km | 53 kg/km | Enviar solicitud |
sección
± 10%
Otros dimensiones y colores posible a petición.
