IBL 600

Cable de Interbus-Loop, PVC

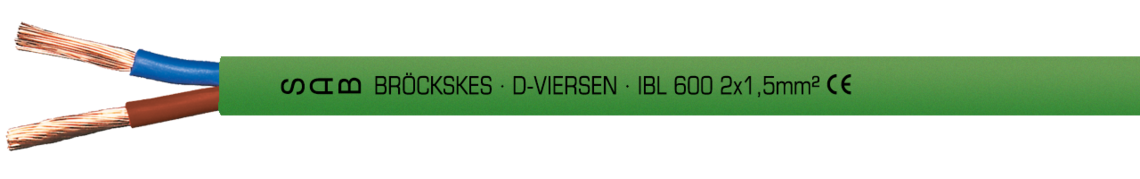

Ejemplo de marcación por IBL 600 06002853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 2 x 1,5 mm² e imprimado cada metro CE

Ejemplo de marcación por IBL 600 06002853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 2 x 1,5 mm² e imprimado cada metro CE

Aplicación

El cable PVC Interbus-Loop tiene un radio de curvatura mínimo de 15 x d. Está construido para usarse como conductor de transmisión de datos y para suministrar sensores. El cable Interbus-Loop de tres hilos se utiliza para alimentar actuadores. Este cable también es adecuada para Interbus-Loop-2.

Ventajas

  • antiinflamable y autoextinguible
  • muy buena resistencia al aceite
  • para el Interbus-Loop 2

Construcción

Conductor

venas de cobre a imitación de IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI2 según EN 50363-3

Código ident.

coloreado según HD 308 (VDE 0293-308), conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

PVC, TM5 según EN 50363-4-1

Color cubierta

verde mayo (RAL 6017)

Conductor

venas de cobre a imitación de IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI2 según EN 50363-3

Código ident.

coloreado según HD 308 (VDE 0293-308), conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

PVC, TM5 según EN 50363-4-1

Color cubierta

verde mayo (RAL 6017)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor 1500 V

Radio curvatura mín.

15 x d

Resistencia radiación

8 x 10⁷ cJ/kg

Rango de temperatura

nstalación fija: -40/+70°C

instalación flexible: +5/+70°C

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Resistencia al aceite

muy bien según VDE 0207-5

Impedancia característica en caso 0,25 MHz - 10 MHz

para cables de dos conductores 75 Ω ± 15%

Aplicación en cadenas

no recommendado

Resistencia a la intemperie

medio

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor 1500 V

Radio curvatura mín.

15 x d

Resistencia radiación

8 x 10⁷ cJ/kg

Rango de temperatura

nstalación fija: -40/+70°C

instalación flexible: +5/+70°C

Comportamiento en combustión

antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Resistencia al aceite

muy bien según VDE 0207-5

Impedancia característica en caso 0,25 MHz - 10 MHz

para cables de dos conductores 75 Ω ± 15%

Aplicación en cadenas

no recommendado

Resistencia a la intemperie

medio

Dimensión

№ art. dimensión ø exterior ± 5% peso del cobre peso del cable ≈
060028532 x 1,50 mm²6,9 mm28,8 kg/km75 kg/km Enviar solicitud
060038533 x 1,50 mm²7,5 mm43,2 kg/km94 kg/km Enviar solicitud
№ art.
dimensión
ø exterior ± 5%
peso del cobre
peso del cable ≈
06002853
2 x 1,50 mm²
6,9 mm
28,8 kg/km
75 kg/km
06003853
3 x 1,50 mm²
7,5 mm
43,2 kg/km
94 kg/km

Otros dimensiones y colores posible a petición.
