S 965 MTW Type MTW
Cable de control de PVC y Machine-Tool Cable con conductores numerados y rojos, duraderamente flexible

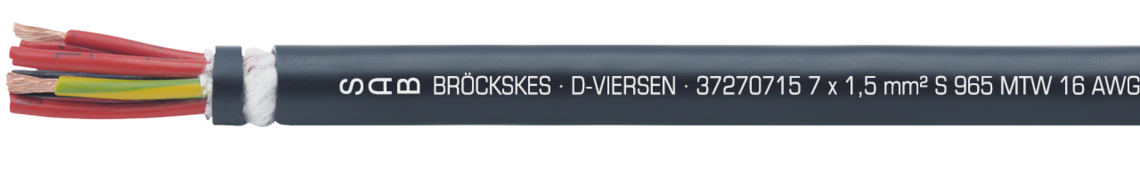

Ejemplo de marcaciòn por S 965 MTW 37270715: SAB BRÖCKSKES · D-VIERSEN · 37270715 7x1,5mm² S 965 MTW 16 AWG/7c 37271607 (UL) Type MTW 600V AWM Style 2587 90°C 600V CE
Aplicación
El cable certificado por la NFPA 79 para plantas industriales con conductores rojos y numerados es un cable de control de PVC permanentemente flexible y un cable de máquina herramienta. El cable de control resistente al aceite se utiliza en las líneas de producción y es adecuado para el mercado americano.
Ventajas
- muy muy buena flexibilidad
- cubierta exterior reforzada
- resistente al aceite
- NFPA 79 para instalaciones industriales
Informaciones adicionales
A petición posible:
● con cubierta gris y con conductores negros
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | PVC especial |
| Código ident. | conductores rojos numerados consecuti- vamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | conductores cableados especialmente ajustados en capas con una copa fina de algodón sobre la capa |
| Material cubierta | PVC especial, resistente al aceite |
| Color cubierta | negro (RAL 9005) |
venas de cobre según IEC 60228, VDE 0295, clase 6
PVC especial
conductores rojos numerados consecuti- vamente según EN 50334 + VDE 0293-334,
conductor de protección amarillo/verde a partir de 3 conductores
conductores cableados especialmente ajustados en capas con una copa fina de algodón sobre la capa
PVC especial, resistente al aceite
negro (RAL 9005)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión UL/(UL) | 600 V |
| Tensión de prueba | conductor/conductor 3000 V |
| Radio curvatura mín. | duraderamente flexible: 7,5 x d |
| Resistencia radiación | 8 x 10⁷ cJ/kg |
| Rango de temperatura | DIN VDE instalación fija: -40/+70°C DIN VDE instalación flexible: +5/+70°C UL/(UL): hasta +90°C |
| Comportamiento en combustión | antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1 |
| Resistencia al aceite | muy bien - TM5 según EN 50363-3 + VDE 0207-363-3 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
600 V
conductor/conductor 3000 V
duraderamente flexible: 7,5 x d
8 x 10⁷ cJ/kg
DIN VDE instalación fija: -40/+70°C
DIN VDE instalación flexible: +5/+70°C
UL/(UL): hasta +90°C
antiinflamable y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1
muy bien - TM5 según EN 50363-3 + VDE 0207-363-3
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | ø exterior | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L37270205 | 2 x 0,50 mm² | 0,16 mm | 7,8 mm | 9,6 kg/km | 69 kg/km | Enviar solicitud |
| L37270305 | 3 x 0,50 mm² | 0,16 mm | 8,1 mm | 14,4 kg/km | 81 kg/km | Enviar solicitud |
| L37270405 | 4 x 0,50 mm² | 0,16 mm | 8,8 mm | 19,2 kg/km | 96 kg/km | Enviar solicitud |
| L37270505 | 5 x 0,50 mm² | 0,16 mm | 9,6 mm | 24 kg/km | 113 kg/km | Enviar solicitud |
| L37270705 | 7 x 0,50 mm² | 0,16 mm | 11,1 mm | 33,6 kg/km | 160 kg/km | Enviar solicitud |
| L37271205 | 12 x 0,50 mm² | 0,16 mm | 14,1 mm | 57,6 kg/km | 241 kg/km | Enviar solicitud |
| L37271805 | 18 x 0,50 mm² | 0,16 mm | 16,3 mm | 86,4 kg/km | 337 kg/km | Enviar solicitud |
| L37272505 | 25 x 0,50 mm² | 0,16 mm | 19,8 mm | 120 kg/km | 452 kg/km | Enviar solicitud |
| L37273405 | 34 x 0,50 mm² | 0,16 mm | 22,7 mm | 163,2 kg/km | 622 kg/km | Enviar solicitud |
| L37275005 | 50 x 0,50 mm² | 0,16 mm | 26,7 mm | 240 kg/km | 857 kg/km | Enviar solicitud |
| L37276105 | 61 x 0,50 mm² | 0,16 mm | 29,4 mm | 292,8 kg/km | 1052 kg/km | Enviar solicitud |
| L37270207 | 2 x 0,75 mm² | 0,16 mm | 8,2 mm | 14,4 kg/km | 77 kg/km | Enviar solicitud |
| L37270307 | 3 x 0,75 mm² | 0,16 mm | 8,6 mm | 21,6 kg/km | 91 kg/km | Enviar solicitud |
| L37270407 | 4 x 0,75 mm² | 0,16 mm | 9,3 mm | 28,8 kg/km | 109 kg/km | Enviar solicitud |
| L37270507 | 5 x 0,75 mm² | 0,16 mm | 10,1 mm | 36 kg/km | 132 kg/km | Enviar solicitud |
| L37270707 | 7 x 0,75 mm² | 0,16 mm | 11,8 mm | 50,4 kg/km | 182 kg/km | Enviar solicitud |
| L37271207 | 12 x 0,75 mm² | 0,16 mm | 14,9 mm | 86,4 kg/km | 273 kg/km | Enviar solicitud |
| L37271807 | 18 x 0,75 mm² | 0,16 mm | 17,3 mm | 129,6 kg/km | 384 kg/km | Enviar solicitud |
| L37272507 | 25 x 0,75 mm² | 0,16 mm | 21,2 mm | 180 kg/km | 527 kg/km | Enviar solicitud |
| L37273407 | 34 x 0,75 mm² | 0,16 mm | 24,1 mm | 244,8 kg/km | 710 kg/km | Enviar solicitud |
| L37275007 | 50 x 0,75 mm² | 0,16 mm | 28,6 mm | 360 kg/km | 997 kg/km | Enviar solicitud |
| L37276107 | 61 x 0,75 mm² | 0,16 mm | 31,5 mm | 439,2 kg/km | 1223 kg/km | Enviar solicitud |
| L37270210 | 2 x 1,00 mm² | 0,16 mm | 8,4 mm | 19,2 kg/km | 84 kg/km | Enviar solicitud |
| L37270310 | 3 x 1,00 mm² | 0,16 mm | 8,8 mm | 28,8 kg/km | 100 kg/km | Enviar solicitud |
| L37270410 | 4 x 1,00 mm² | 0,16 mm | 9,5 mm | 38,4 kg/km | 121 kg/km | Enviar solicitud |
| L37270510 | 5 x 1,00 mm² | 0,16 mm | 10,4 mm | 48 kg/km | 147 kg/km | Enviar solicitud |
| L37270710 | 7 x 1,00 mm² | 0,16 mm | 12,2 mm | 67,2 kg/km | 205 kg/km | Enviar solicitud |
| L37271210 | 12 x 1,00 mm² | 0,16 mm | 15,4 mm | 115,2 kg/km | 308 kg/km | Enviar solicitud |
| L37271810 | 18 x 1,00 mm² | 0,16 mm | 18 mm | 172,8 kg/km | 444 kg/km | Enviar solicitud |
| L37272510 | 25 x 1,00 mm² | 0,16 mm | 22,3 mm | 240 kg/km | 623 kg/km | Enviar solicitud |
| L37273410 | 34 x 1,00 mm² | 0,16 mm | 24,8 mm | 326,4 kg/km | 807 kg/km | Enviar solicitud |
| L37275010 | 50 x 1,00 mm² | 0,16 mm | 29,6 mm | 480 kg/km | 1149 kg/km | Enviar solicitud |
| L37276110 | 61 x 1,00 mm² | 0,16 mm | 32,6 mm | 585,6 kg/km | 1407 kg/km | Enviar solicitud |
| L37270215 | 2 x 1,50 mm² | 0,16 mm | 9 mm | 28,8 kg/km | 100 kg/km | Enviar solicitud |
| L37270315 | 3 x 1,50 mm² | 0,16 mm | 9,4 mm | 43,2 kg/km | 122 kg/km | Enviar solicitud |
| L37270415 | 4 x 1,50 mm² | 0,16 mm | 10,2 mm | 57,6 kg/km | 148 kg/km | Enviar solicitud |
| L37270515 | 5 x 1,50 mm² | 0,16 mm | 11,2 mm | 72 kg/km | 182 kg/km | Enviar solicitud |
| L37270715 | 7 x 1,50 mm² | 0,16 mm | 13,4 mm | 100,8 kg/km | 264 kg/km | Enviar solicitud |
| L37271215 | 12 x 1,50 mm² | 0,16 mm | 16,6 mm | 172,8 kg/km | 385 kg/km | Enviar solicitud |
| L37271815 | 18 x 1,50 mm² | 0,16 mm | 19,7 mm | 259,2 kg/km | 568 kg/km | Enviar solicitud |
| L37272515 | 25 x 1,50 mm² | 0,16 mm | 24,2 mm | 360 kg/km | 782 kg/km | Enviar solicitud |
| L37273415 | 34 x 1,50 mm² | 0,16 mm | 27,2 mm | 489,6 kg/km | 1038 kg/km | Enviar solicitud |
| L37275015 | 50 x 1,50 mm² | 0,16 mm | 32,5 mm | 720 kg/km | 1486 kg/km | Enviar solicitud |
| L37276115 | 61 x 1,50 mm² | 0,16 mm | 35,8 mm | 878,4 kg/km | 1820 kg/km | Enviar solicitud |
| L37270225 | 2 x 2,50 mm² | 0,16 mm | 10,2 mm | 48 kg/km | 133 kg/km | Enviar solicitud |
| L37270325 | 3 x 2,50 mm² | 0,16 mm | 10,7 mm | 72 kg/km | 166 kg/km | Enviar solicitud |
| L37270425 | 4 x 2,50 mm² | 0,16 mm | 11,7 mm | 96 kg/km | 204 kg/km | Enviar solicitud |
| L37270525 | 5 x 2,50 mm² | 0,16 mm | 12,9 mm | 120 kg/km | 255 kg/km | Enviar solicitud |
| L37270725 | 7 x 2,50 mm² | 0,16 mm | 15,8 mm | 168 kg/km | 378 kg/km | Enviar solicitud |
| L37271225 | 12 x 2,50 mm² | 0,16 mm | 19,5 mm | 288 kg/km | 558 kg/km | Enviar solicitud |
| L37271825 | 18 x 2,50 mm² | 0,16 mm | 23,4 mm | 432 kg/km | 838 kg/km | Enviar solicitud |
| L37272525 | 25 x 2,50 mm² | 0,16 mm | 28,4 mm | 600 kg/km | 1132 kg/km | Enviar solicitud |
| L37270340 | 3 x 4,00 mm² | 0,16 mm | 12,1 mm | 115,2 kg/km | 227 kg/km | Enviar solicitud |
| L37270440 | 4 x 4,00 mm² | 0,16 mm | 13,1 mm | 153,6 kg/km | 280 kg/km | Enviar solicitud |
| L37270540 | 5 x 4,00 mm² | 0,16 mm | 15,1 mm | 192 kg/km | 368 kg/km | Enviar solicitud |
| L37270740 | 7 x 4,00 mm² | 0,16 mm | 17,9 mm | 268,8 kg/km | 525 kg/km | Enviar solicitud |
| L37270360 | 3 x 6,00 mm² | 0,21 mm | 14,3 mm | 172,8 kg/km | 320 kg/km | Enviar solicitud |
| L37270460 | 4 x 6,00 mm² | 0,21 mm | 15,5 mm | 230,4 kg/km | 396 kg/km | Enviar solicitud |
| L37270560 | 5 x 6,00 mm² | 0,21 mm | 17,1 mm | 288 kg/km | 493 kg/km | Enviar solicitud |
| L37270760 | 7 x 6,00 mm² | 0,21 mm | 20,7 mm | 403,2 kg/km | 722 kg/km | Enviar solicitud |
| L37270361 | 3 x 10,0 mm² | 0,21 mm | 18 mm | 288 kg/km | 497 kg/km | Enviar solicitud |
| L37270461 | 4 x 10,0 mm² | 0,21 mm | 19,9 mm | 384 kg/km | 641 kg/km | Enviar solicitud |
| L37270561 | 5 x 10,0 mm² | 0,21 mm | 22,6 mm | 480 kg/km | 839 kg/km | Enviar solicitud |
| L37270362 | 3 x 16,0 mm² | 0,21 mm | 23,2 mm | 460,8 kg/km | 793 kg/km | Enviar solicitud |
| L37270462 | 4 x 16,0 mm² | 0,21 mm | 25,5 mm | 614,4 kg/km | 1014 kg/km | Enviar solicitud |
| L37270562 | 5 x 16,0 mm² | 0,21 mm | 28,5 mm | 768 kg/km | 1303 kg/km | Enviar solicitud |
| L37270463 | 4 x 25,0 mm² | 0,21 mm | 28,8 mm | 960 kg/km | 1390 kg/km | Enviar solicitud |
| L37270563 | 5 x 25,0 mm² | 0,21 mm | 32,3 mm | 1200 kg/km | 1790 kg/km | Enviar solicitud |
| L37270464 | 4 x 35,0 mm² | 0,21 mm | 32,9 mm | 1334 kg/km | 1880 kg/km | Enviar solicitud |
| L37270564 | 5 x 35,0 mm² | 0,21 mm | 36,9 mm | 1680 kg/km | 2416 kg/km | Enviar solicitud |
| L37270465 | 4 x 50,0 mm² | 0,21 mm | 42 mm | 1920 kg/km | 2835 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
