Lichtwellenleiter

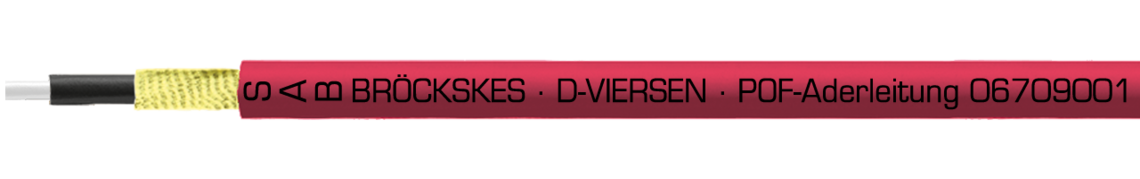

Lichtwellenleiter 1 x POF
Aplicación
Dieser Lichtwellenleiter ist unempfindlich gegen elektromagnetische Störungen und besonders flexibel. Das LWL-Kabel weist zudem eine hohe Abriebfestigkeit und eine gute Biegewechselfestigkeit auf. Eingesetzt wird dieser 1 x POF Lichtwellenleiter zur optischen Signalübertragung in industriellen Anwendungen.
Ventajas
- unempfindlich gegen elektromagnetische Störungen
- flexibel
- hohe Abriebfestigkeit
- gute Wechselbiegefestigkeit
- POF: Polymer optische Faser
Construcción
| Kunststoffwellenleiter | POF |
|---|---|
| Aderkennzeichnung | schwarz |
| Zugentlastung | Aramidumlegung |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | feuerrot (RAL 3000) |
POF
schwarz
Aramidumlegung
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
feuerrot (RAL 3000)
Datos técnicos
| Biegeradius | kurzzeitig : > 30 mm (währende der Verlegung, nicht im Betriebszustand) dauernd: > 80 mm dauernd im Kabelschlepp: > 100 mm |
|---|---|
| Zugentlastung | max. 1680 N |
| Temperaturbereich | Lagerung: -20/+70 °C Betrieb: 0/+70 °C |
| Spezifische Dämpfung | 0,2 dB/m bei 650n/m |
| Wechselbiegefestigkeit | > 100.000 Zyklen ± 90°; r=100 mm, Zug 2 N |
| Biegedämpfung | zusätzlich 0,2 dB/m bei 10 Windungen, bei r=50 mm |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
kurzzeitig : > 30 mm (währende der Verlegung, nicht im Betriebszustand)
dauernd: > 80 mm
dauernd im Kabelschlepp: > 100 mm
max. 1680 N
Lagerung: -20/+70 °C
Betrieb: 0/+70 °C
0,2 dB/m bei 650n/m
> 100.000 Zyklen ± 90°; r=100 mm, Zug 2 N
zusätzlich 0,2 dB/m bei 10 Windungen, bei r=50 mm
gemäß RoHS-Richtlinie der Europäischen Union
Dimensión
| № art. | ø exterior | Peso del cable ≈ |
ø exterior ± 10% | |
|---|---|---|---|---|
| L06709001 | 6,00 ± 0,20 mm | 30,0 kg/km | 6,00 ± 0,20 | Enviar solicitud |
± 10%
Otros dimensiones y colores posible a petición.
