SAB Kabel

SL 810

Cable de conexión para motores, PVC 0,6/1 kV

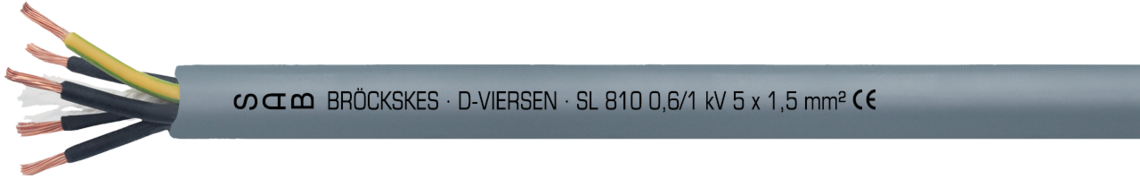

Ejemplo de marcaciòn por SL 810 08100415: SAB BRÖCKSKES · D-VIERSEN · SL 810 0,6/1 kV 5 x 1,5 mm² CE

Ejemplo de marcaciòn por SL 810 08100415: SAB BRÖCKSKES · D-VIERSEN · SL 810 0,6/1 kV 5 x 1,5 mm² CE

Aplicación

Cable servo con una tensión nominal de 0,6 / 1 kV y una tensión de prueba de 4000 V. El cable es muy funcional y fácil de manejar. Este cable de servos se usa con diferentes dimensiones, p. Ej. utilizado en la construcción de motores y sistemas de transmisión.

Ventajas

  • alta funcionalidad
  • manejo fácil

Informaciones adicionales

para motores DNC con un convertidor de frecuencia

Construcción

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

con conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

PVC TM2 según DIN VDE 0281 parte 1 + HD 21.1

Color cubierta

gris (RAL 7000)

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

con conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

PVC TM2 según DIN VDE 0281 parte 1 + HD 21.1

Color cubierta

gris (RAL 7000)

Datos técnicos

Tensión nominal

Uo/U 0,6/1 kV

Tensión de prueba

conductor/conductor 4000 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Resistencia radiación

8 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -40/+70 °C

instalación flexible: +5/+70 °C

Resistencia al aceite

según nuestro estándar

Resistencia química

véase datos técnicos

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 0,6/1 kV

Tensión de prueba

conductor/conductor 4000 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Resistencia radiación

8 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -40/+70 °C

instalación flexible: +5/+70 °C

Resistencia al aceite
Resistencia química

Dimensión

№ art.

№ de conductores x
sección

mayor alambre ø

ø exterior ± 5%

peso del cobre

peso del cable ≈

081004154 x 1,50 mm²0,26 mm9,6 mm57,6 kg/km142 kg/km Enviar solicitud
081004254 x 2,50 mm²0,26 mm11,4 mm96,0 kg/km210 kg/km Enviar solicitud
081004404 x 4,00 mm²0,31 mm13,3 mm153,6 kg/km302 kg/km Enviar solicitud
081004604 x 6,00 mm²0,31 mm14,9 mm230,4 kg/km407 kg/km Enviar solicitud
081004704 x 10,0 mm²0,41 mm20,7 mm384,0 kg/km752 kg/km Enviar solicitud
081004804 x 16,0 mm²0,41 mm24,1 mm614,4 kg/km1069 kg/km Enviar solicitud
081004904 x 25,0 mm²0,41 mm29,3 mm960,0 kg/km1662 kg/km Enviar solicitud
081004954 x 35,0 mm²0,41 mm32,6 mm1344,0 kg/km2197 kg/km Enviar solicitud
081004964 x 50,0 mm²0,41 mm37,2 mm1920,0 kg/km3001 kg/km Enviar solicitud
081005155 x 1,50 mm²0,26 mm10,9 mm72,0 kg/km182 kg/km Enviar solicitud
081005255 x 2,50 mm²0,26 mm12,5 mm120,0 kg/km257 kg/km Enviar solicitud
081005405 x 4,00 mm²0,31 mm14,5 mm192,0 kg/km368 kg/km Enviar solicitud
081005605 x 6,00 mm²0,31 mm16,3 mm288,0 kg/km497 kg/km Enviar solicitud
081005705 x 10,0 mm²0,41 mm22,6 mm480,0 kg/km915 kg/km Enviar solicitud
081005805 x 16,0 mm²0,41 mm26,4 mm768,0 kg/km1309 kg/km Enviar solicitud
081005905 x 25,0 mm²0,41 mm32,1 mm1200,0 kg/km2039 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
mayor alambre ø
ø exterior ± 5%
peso del cobre
peso del cable ≈
08100415
4 x 1,50 mm²
0,26 mm
9,6 mm
57,6 kg/km
142 kg/km
08100425
4 x 2,50 mm²
0,26 mm
11,4 mm
96,0 kg/km
210 kg/km
08100440
4 x 4,00 mm²
0,31 mm
13,3 mm
153,6 kg/km
302 kg/km
08100460
4 x 6,00 mm²
0,31 mm
14,9 mm
230,4 kg/km
407 kg/km
08100470
4 x 10,0 mm²
0,41 mm
20,7 mm
384,0 kg/km
752 kg/km
08100480
4 x 16,0 mm²
0,41 mm
24,1 mm
614,4 kg/km
1069 kg/km
08100490
4 x 25,0 mm²
0,41 mm
29,3 mm
960,0 kg/km
1662 kg/km
08100495
4 x 35,0 mm²
0,41 mm
32,6 mm
1344,0 kg/km
2197 kg/km
08100496
4 x 50,0 mm²
0,41 mm
37,2 mm
1920,0 kg/km
3001 kg/km
08100515
5 x 1,50 mm²
0,26 mm
10,9 mm
72,0 kg/km
182 kg/km
08100525
5 x 2,50 mm²
0,26 mm
12,5 mm
120,0 kg/km
257 kg/km
08100540
5 x 4,00 mm²
0,31 mm
14,5 mm
192,0 kg/km
368 kg/km
08100560
5 x 6,00 mm²
0,31 mm
16,3 mm
288,0 kg/km
497 kg/km
08100570
5 x 10,0 mm²
0,41 mm
22,6 mm
480,0 kg/km
915 kg/km
08100580
5 x 16,0 mm²
0,41 mm
26,4 mm
768,0 kg/km
1309 kg/km
08100590
5 x 25,0 mm²
0,41 mm
32,1 mm
1200,0 kg/km
2039 kg/km

Otros dimensiones y colores posible a petición.
