SAB Kabel

SABIX® IBS 610

Cable de INTERBUS-S, sin halógenos

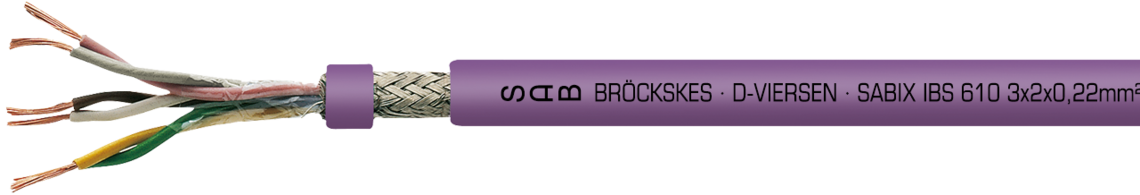

Ejemplo de marcación por SABIX IBS 610 56103221: SAB BRÖCKSKES · D-VIERSEN · SABIX IBS 610 3 x 2 x 0,22 mm² CE

Ejemplo de marcación por SABIX IBS 610 56103221: SAB BRÖCKSKES · D-VIERSEN · SABIX IBS 610 3 x 2 x 0,22 mm² CE

Aplicación

El cable SABIX® IBS 610 es un cable Interbus-S sin halógenos con un radio de curvatura mínimo de 7,5 x d y una tensión de funcionamiento máxima de máx. 350 V. El campo de aplicación del cable bus resistente al aceite es la tecnología de fabricación, la tecnología de proceso y la tecnología de transporte y almacenamiento.

Ventajas

  • sin halógenos
  • muy buena resistencia al aceite
  • buena resistencia a la intemperie

Construcción

Conductor

venas de cobre a imitación de VDE 0812

Aislamiento

SABIX®

Código ident.

según DIN 47100

Cableado

en pares y pares junto

Envoltura

hoja de PETP

Pantalla

trenzado de cobre estañado

Material cubierta

SABIX®

Color cubierta

roja violeta (RAL 4001)

Conductor

venas de cobre a imitación de VDE 0812

Aislamiento

SABIX®

Código ident.

según DIN 47100

Cableado

en pares y pares junto

Envoltura

hoja de PETP

Pantalla

trenzado de cobre estañado

Material cubierta

SABIX®

Color cubierta

roja violeta (RAL 4001)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1000V

conductor/pantalla: 1000V

Radio curvatura mín.

7,5 x d

Resistencia radiación

5 x 106 cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien según EN 50363-4-1

Impedancia característica en caso 0.064 MHz

120 Ω ± 20%

Flexibilidad

muy bien

Aplicación en cadenas

no recomendado

Resistencia a la intemperie

bien

Sin contaminante

según RoHS directiva de la Unión Europea

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Impedancia característica en caso > 1 MHz

100 Ω ± 15 Ω

Para aplicación subterránea

no adecuado

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1000V

conductor/pantalla: 1000V

Radio curvatura mín.

7,5 x d

Resistencia radiación

5 x 106 cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien según EN 50363-4-1

Impedancia característica en caso 0.064 MHz

120 Ω ± 20%

Flexibilidad

muy bien

Aplicación en cadenas

no recomendado

Resistencia a la intemperie

bien

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Impedancia característica en caso > 1 MHz

100 Ω ± 15 Ω

Para aplicación subterránea

no adecuado

Dimensión

№ art. dimensión ø exterior ± 10% peso del cobre peso del cable ≈
561032213 x 2 x 0,22 mm²7 mm31,3 kg/km53 kg/km Enviar solicitud
561062213 x 2 x 0,22 mm² + 3 x 1,00 mm²7,9 mm62 kg/km84 kg/km Enviar solicitud
№ art.
dimensión
ø exterior ± 10%
peso del cobre
peso del cable ≈
56103221
3 x 2 x 0,22 mm²
7 mm
31,3 kg/km
53 kg/km
56106221
3 x 2 x 0,22 mm² + 3 x 1,00 mm²
7,9 mm
62 kg/km
84 kg/km

Otros dimensiones y colores posible a petición.
