SABIX® IBL 600

Cable de Interbus-Loop, sin halógenos

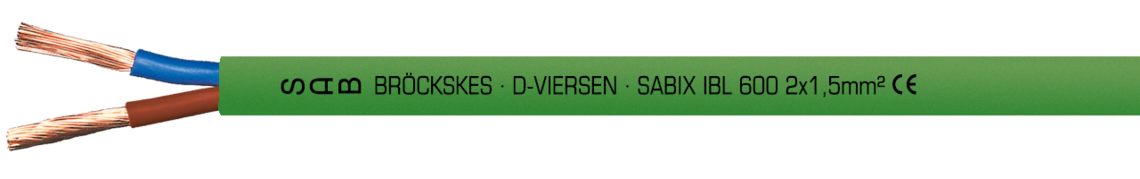

Ejemplo de marcación por IBL 600 06002853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 2 x 1,5 mm² e imprimado cada metro CE

Ejemplo de marcación por IBL 600 06002853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 2 x 1,5 mm² e imprimado cada metro CE

Aplicación

El cable Interbus-Loop sin halógenos tiene una impedancia característica de 0,25 MHz - 10 MHz para cables de dos conductores 75 Ω +/- 15%. Está diseñado para usarse como conductor de transmisión de datos y para suministrar sensores. El cable Interbus-Loop de tres hilos se utiliza para alimentar actuadores. Este cable también es adecuada para Interbus-Loop-2.

Ventajas

  • sin halógenos
  • muy buena resistencia al aceite
  • buena resistencia a la intemperie
  • para el Interbus-Loop 2

Construcción

Conductor

venas de cobre a imitación de IEC 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident.

coloreado según HD 308 (VDE 0293-308), conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

SABIX®

Color cubierta

verde mayo (RAL 6017)

Conductor

venas de cobre a imitación de IEC 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident.

coloreado según HD 308 (VDE 0293-308), conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

SABIX®

Color cubierta

verde mayo (RAL 6017)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor 1500 V

Radio curvatura mín.

15 x d

Resistencia radiación

5 x 10^6 cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + EN 0482-754-1

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Resistencia al aceite

muy bien según EN 50363-4-1

Impedancia característica en caso 0,25 MHz - 10 MHz

para cables de dos conductores 75 Ω ± 15%

Flexibilidad

muy bien

Aplicación en cadenas

no recommendado

Resistencia a la intemperie

bien

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor 1500 V

Radio curvatura mín.

15 x d

Resistencia radiación

5 x 10^6 cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + EN 0482-754-1

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Resistencia al aceite

muy bien según EN 50363-4-1

Impedancia característica en caso 0,25 MHz - 10 MHz

para cables de dos conductores 75 Ω ± 15%

Flexibilidad

muy bien

Aplicación en cadenas

no recommendado

Resistencia a la intemperie

bien

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Dimensión ø exterior ± 5% Peso del cobre Peso del cable ≈
L560028532 x 1,50 mm²6,9 mm28,8 kg/km59 kg/km Enviar solicitud
L560038533 x 1,50 mm²7,5 mm43,2 kg/km75 kg/km Enviar solicitud
№ art.
Dimensión
ø exterior ± 5%
Peso del cobre
Peso del cable ≈
L56002853
2 x 1,50 mm²
6,9 mm
28,8 kg/km
59 kg/km
L56003853
3 x 1,50 mm²
7,5 mm
43,2 kg/km
75 kg/km

Otros dimensiones y colores posible a petición.
