SAB Kabel

SABIX® IBL 600 FRNC

Cable de Interbus-Loop, sin halógenos, no propagador de la llama

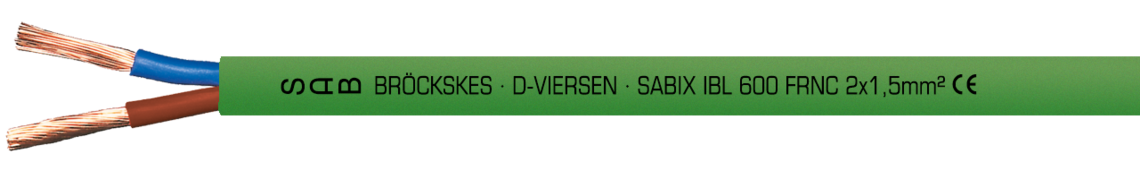

Ejemplo de marcación por IBL 600 FRNC 66012853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 FRNC 2 x 1,5 mm² e imprimado cada metro CE

Ejemplo de marcación por IBL 600 FRNC 66012853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 FRNC 2 x 1,5 mm² e imprimado cada metro CE

Aplicación

Cable de INTERBUS-Loop, libre de halógenos y antiinflamable. El Interbus-Loop de dos conductores está pensado para la transmisión de datos y para la alimentación de los sensores.

Ventajas

  • sin halógenos
  • no propagación de la llama
  • buena resistencia a la intemperie
  • para el Interbus-Loop 2

Construcción

Conductor

venas de cobre a imitación de IEC 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident.

coloreado según HD 308 (VDE 0293-308), conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

SABIX®

Color cubierta

verde mayo (RAL 6017)

Conductor

venas de cobre a imitación de IEC 60228, VDE 0295, clase 5

Aislamiento

SABIX®

Código ident.

coloreado según HD 308 (VDE 0293-308), conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

SABIX®

Color cubierta

verde mayo (RAL 6017)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor 1500 V

Radio curvatura mín.

15 x d

Rango de temperatura

instalación fija: -40/+85 °C

instalación flexible: -30/+85 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

no propagación de la llama según IEC 60332-3-24 + IEC 60332-3-25 Cat. C o D, ver capítulo N „Datos técnicos“

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Densidad de humo

según IEC 61034 + VDE 0482-1034

Impedancia característica en caso 0,25 MHz - 10 MHz:

para cables de dos conductores 75 Ω ± 15%

Flexibilidad

bien

Aplicación en cadenas

no recommendado

Resistencia a la intemperie

bien

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor 1500 V

Radio curvatura mín.

15 x d

Rango de temperatura

instalación fija: -40/+85 °C

instalación flexible: -30/+85 °C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

no propagación de la llama según IEC 60332-3-24 + IEC 60332-3-25 Cat. C o D, ver capítulo N „Datos técnicos“

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Densidad de humo

según IEC 61034 + VDE 0482-1034

Impedancia característica en caso 0,25 MHz - 10 MHz:

para cables de dos conductores 75 Ω ± 15%

Flexibilidad

bien

Aplicación en cadenas

no recommendado

Resistencia a la intemperie

bien

Dimensión

№ art. dimensión ø exterior ± 5% peso del cobre peso del cable ≈
660128532 x 1,50 mm²6,9 mm28,8 kg/km80 kg/km Enviar solicitud
660138533 x 1,50 mm²7,5 mm43,2 kg/km94 kg/km Enviar solicitud
№ art.
dimensión
ø exterior ± 5%
peso del cobre
peso del cable ≈
66012853
2 x 1,50 mm²
6,9 mm
28,8 kg/km
80 kg/km
66013853
3 x 1,50 mm²
7,5 mm
43,2 kg/km
94 kg/km

Otros dimensiones y colores posible a petición.
